3 Описание функций
3/18
3.9 Общие настройки
Возможны следующие настройки:
• Разрешение или блокировка ввода с помощью трехзначного кода
• Определение режима горелки и скорости нарастания / спада тока
• Переключение между относительным и абсолютным значением стартового тока или тока заварки кратера;
выбор формы переменного тока (прямоугольная, трапецеидальная или синусоидальная)
• Проверка вентилятора, запрос версии программного обеспечения и установка
ограничения потребляемого от
сети тока
• Изменени
е трехзначного кода
• Выход из меню "Основные установки"

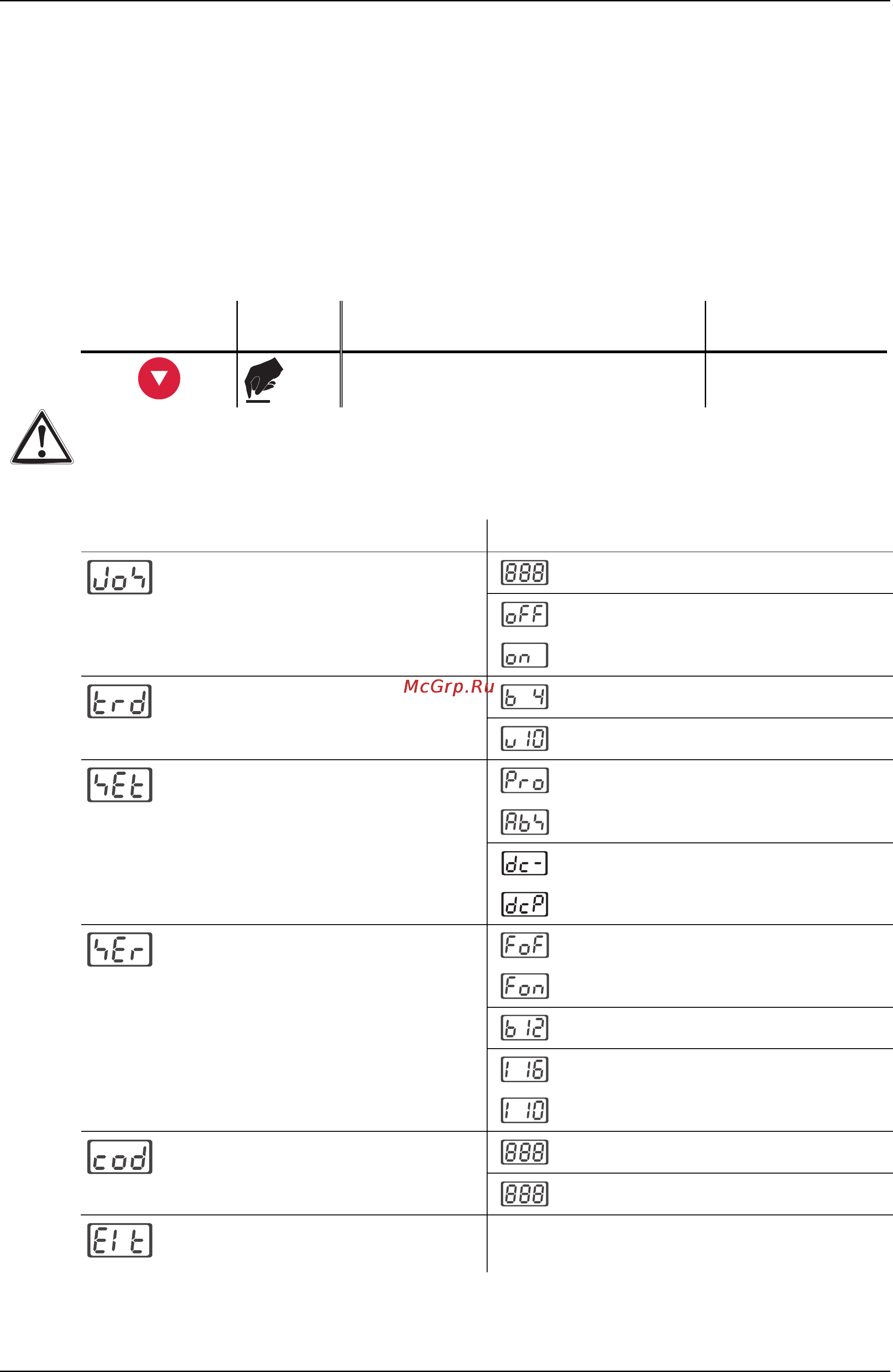

Порядок действий:
Орган управления Действие Результат Индикация на
дисплее
Нажатие кнопки (B1) при включении сварочного
аппарата.
После нажатия кнопки (B1) при включении сварочного аппарата с помощью ручки (H1) можно выбирать
пункты меню. (См. Обзор и раздел 3.9.1 - 3.9.6). С помощью кнопки (G1) выбираются подпункты меню, а
с помощью ручки (H1) устанавливается значение параметров. Способ выхода из меню описывается в
разделе 3.9.6.
Обзор:
Пункты меню Подпункты
Ввести код
Разрешение
Разрешение или блокировка возможности
настройки с помощью трехзначного кода
(см. раздел 3.9.1)
Блокировка
Режим горелки
Установка режима горелки и скорости
нарастания / спада тока
(см. раздел 3.9.2)
Скорость нарастания и спада тока
Процентное значение
Абсолютное значение
Позитивный импульс зажигания выключен
Процентные или абсолютные значения
стартового или конечного тока заварки
кратера; Выбор положительного импульса
зажигания
(см. гл. 3.9.3)
Позитивный импульс зажигания включен
Вентилятор выключен
Вентилятор включен
Запрос кода изготовителя
Потребляемый ток 16 A
Проверка вентилятора, запрос кода
изготовителя, установка ограничения
потребляемого от сети тока
(см раздел 3.9.4)
Потребляемый ток 10 A
Действующий код
Изменение трехзначного кода
(см. раздел 3.9.5)
Новый код
Выход из меню "Основные установки"
(см. раздел 3.9.6)
