3 Описание функций
3/10
3.3.5 Режим кратковременного нажатия кнопки горелки
Для включения уменьшенного тока (AMP%), особенно при работе с однокнопочной горелкой,
предусмотрен режим кратковременного нажатия кнопки горелки.
Сварочная горелка с одной кнопкой:
• кратковременно нажать (нажать и быстро отпустить) кнопку горелки 1
(при повторном кратковременном нажатии кнопки аппарат переключается обратно на основной сварочный
ток).
Сварочная горелка с двумя кнопками:
Существует два способа
переключения на уменьшенный ток:
• кратковременно нажа
ть (нажать и быстро отпустить) кнопку горелки 1;
• нажать и удерживать кнопку горелки 2.
3.4 Циклограммы режимов сварки ВИГ
С помощью кнопки (G1) (выбор параметра) и ручки регулятора (H1) (настройка значения) могут регулироваться
все параметры сварки ВИГ:
• основной сварочный ток AMP,
• уменьшенный ток AMP%,
• время предварительной подачи газа,
• стартовый ток,
• время нарастания тока,
• длительность импульса сварки,
• длительность паузы,
• время спада тока,
• ток заварки кратера,
•
время продувки газа,
• диаметр электрода,
• баланс,
• частота.

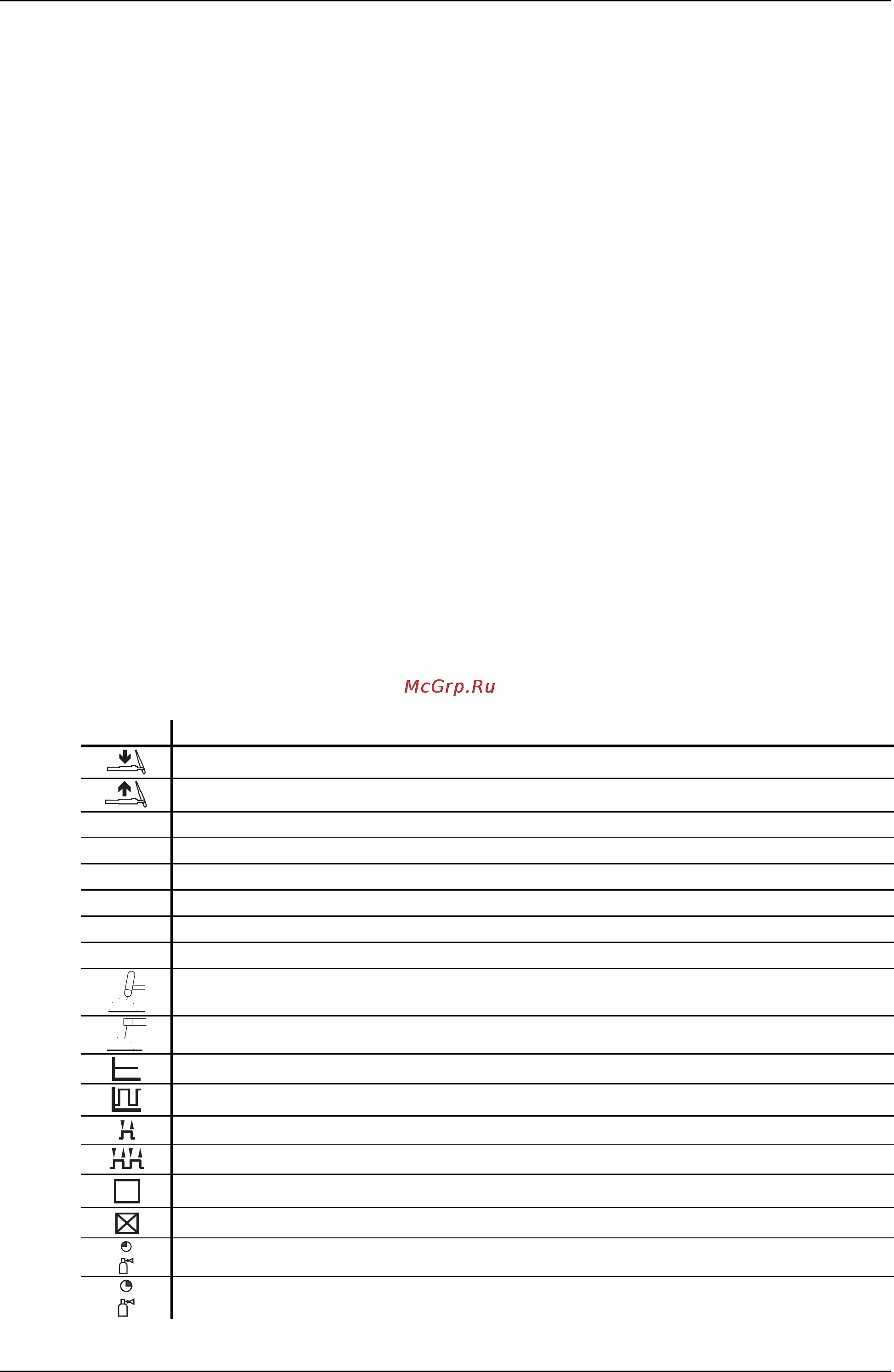

3.4.1 Условные обозначения
Символ Значение
Нажать кнопку горелки 1
Отпустить кнопку горелки 1
AMP Основной сварочный ток (от минимального до максимального значения)
AMP% Уменьшенный ток (от 0% до 100% от значения AMP)
I
start
Стартовый ток
I
end
Ток заварки кратера
t
Up
Время нарастания тока
t
Down
Время спада тока
Сварка ВИГ
Ручная сварка стержневыми электродами
Стандартная сварка ВИГ
Импульсно-дуговая сварка ВИГ
2-тактный режим работы
4-тактный режим работы
HF
Высокочастотное зажигание включено
HF
Контактное зажигание дуги
Предварительная подача газа до начала сварки
Продувка газа после окончания сварки
