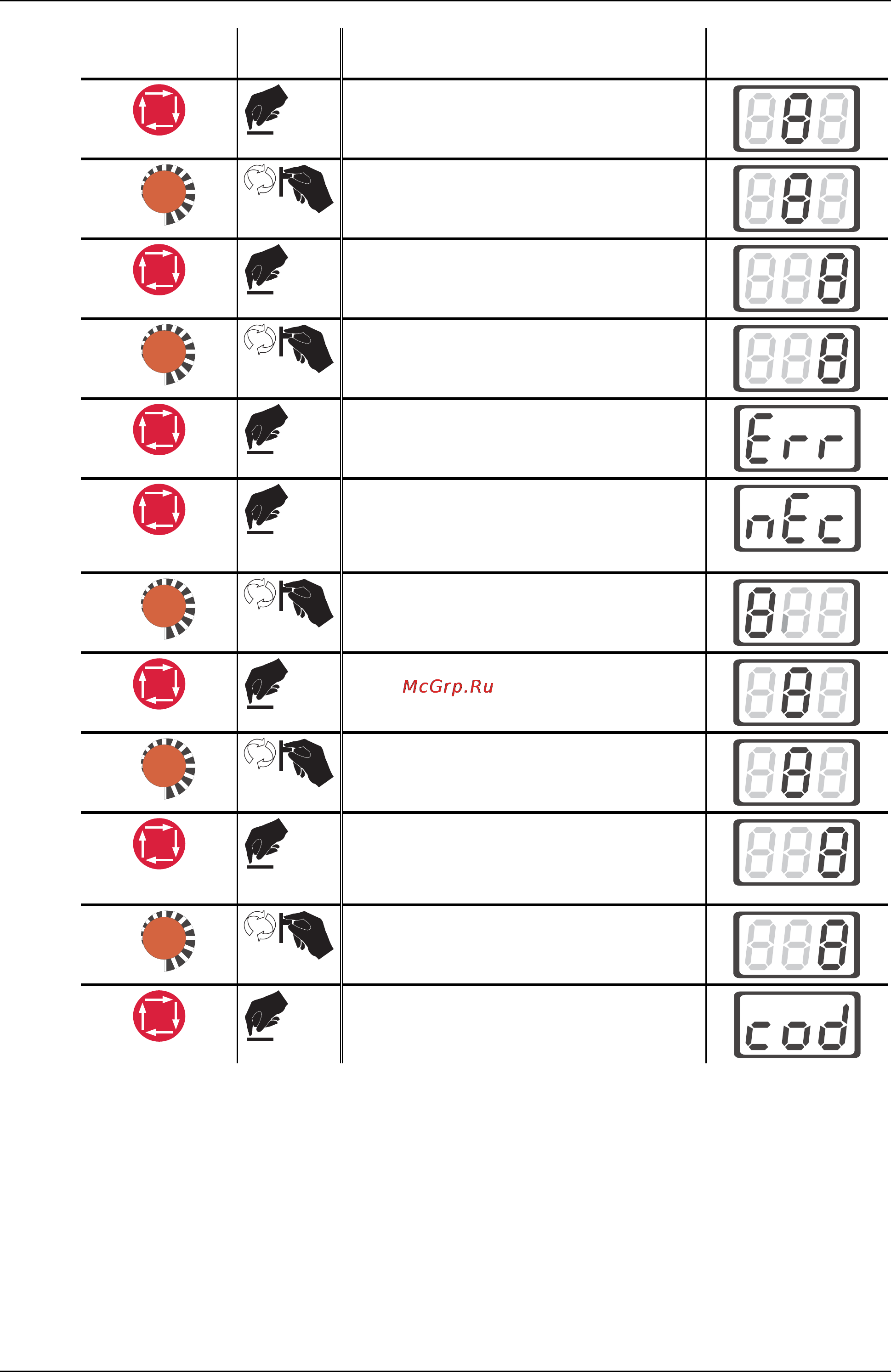

3 Описание функций
3/26
Орган управления Действие Результат Индикация на
дисплее
Вторая цифра действующего кода.
Цифра мигает.
AMPAMP
JOB
Ввести вторую цифру.
Третья цифра действующего кода.
Цифра мигает.
AMPAMP
JOB
Ввести третью цифру.
3 сек
Если код введен неправильно, на дисплее будет
показано сообщение, как на рисунке справа, и
код необходимо будет ввести заново.
3 сек
При правильно введенном коде на дисплее
кратковременно появится сообщение, как на
рисунке справа, и можно будет ввести первую
цифру нового кода. Цифра мигает.
AMPAMP
JOB
Ввести первую цифру.
Вторая цифра нового кода.
Цифра мигает.
AMPAMP
JOB
Ввести вторую цифру.
Третья цифра нового кода.
Цифра мигает.
AMPAMP
JOB
Ввести третью цифру.
3 сек
