3 Описание функций
3/13
3.5 Импульсно-дуговая сварка ВИГ
Сварочные аппараты оборудованы импульсным генератором. Он позволяет реализовать следующие
виды сварки:
T2.00:
• Импульсно-дуговая сварка ВИГ постоянным током
T2.05:
• Импульсно-дуговая сварка ВИГ постоянным током
• Импульсно-дуговая сварка ВИГ переменным током
• Специальная импульсно-дуговая сварка ВИГ переменным током
Выполнение импульсной сварки ВИГ (кроме специальной AC/DC Puls
) возможно также с применением
устройств дистанционного управления RTP1 и RTP2.
3.5.1 Импульсно-дуговая сварка ВИГ постоянным током
AMP = ток импульса
AMP% = ток паузы
t
puls
= время импульса сварки
t
pause
= время паузы
(см. рис. 3/6)
AMP
AMP%
t
pause
t
puls
AMP
t

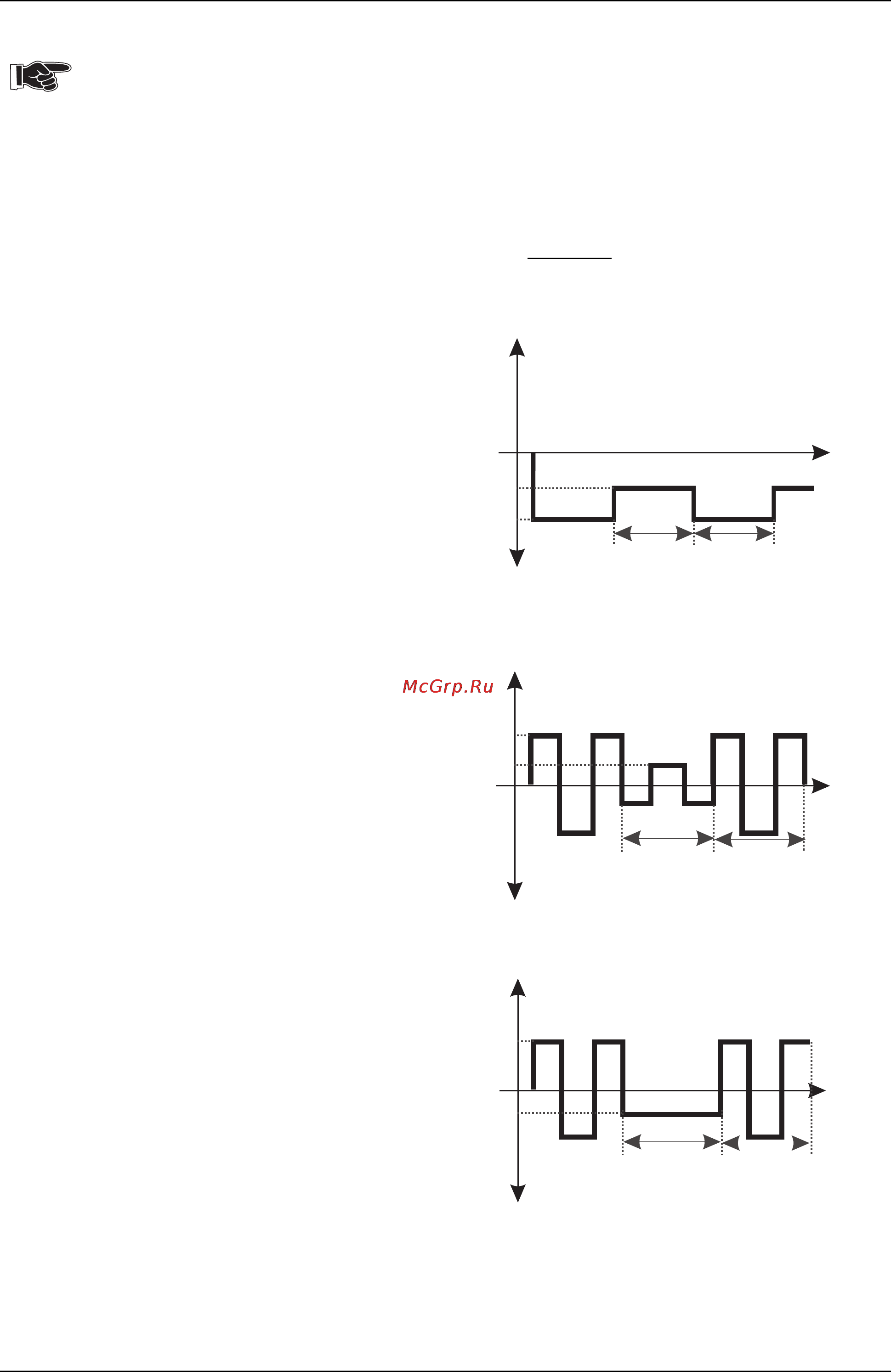

Рис. 3/6:
3.5.2 Импульсно-дуговая сварка ВИГ переменным током
(только для T2.05)
AMP = ток импульса
AMP% = ток паузы
t
puls
= время импульса сварки
t
pause
= время паузы
(см. рис. 3/7)
t
pause
t
puls
t
AMP
AMP
AMP%
Рис. 3/7:
3.5.3 Специальная импульсно-дуговая сварка ВИГ переменным током (только для T2.05)
AMP = ток импульса
фаза переменного тока
AMP% = ток паузы
фаза постоянного тока
t
puls
= время импульса сварки;
фаза переменного тока
t
pause
= время паузы;
фаза постоянного тока
(см. рис. 3/8)
Применяется:
например, при сваривании толстых листов
c тонкими.
AMP
AMP%
t
pause
t
puls
AMP
t
Рис. 3/8:
