3 Описание функций
3/7
3.2 Работа в режиме JOB
Для наиболее часто выполняющихся сварочных работ можно составить 8 сварочных заданий (от JOB 0
до JOB 7), сохранить их в памяти и вызывать при необходимости. В каждом задании (JOB) можно
настроить и сохранить в памяти значения всех элементов управления устройств T2.00 и T2.05.
Изначально устройство управления установлено в режим JOB 0, в этот режим устройство управления
переходит также при каждой
инициализации (см. раздел 3.10). В режиме JOB 0 на уст
ройстве T2.05 могут
использоваться регуляторы диаметра электрода (T1), баланса полуволн сварочного тока (U1) и частоты
сварочного тока (V1), а функции S1.1, S1.2 и S1.3 при этом не работают. В режимах JOB 1 … 7 доступны
функции S1.1, S1.2 и S1.3, а регуляторы T1, U1 и V1 не функционируют.
• При каждом включении аппарата на дисплее (А1) в течение двух секунд высвечивается заданный
номер
задания JOB.
Загорается индикатор JOB (B1), все остальные индикаторы выключены.
• Переключение между заданиями возможно только тогда, когда аппарат находится в состоянии STOP
(состояние STOP: Аппарат включен и готов к работе; перед сваркой и после нее).
• Возврат к заводским настройкам и блокировка заданий описываются в разделах 3.10 и 3.9.1.

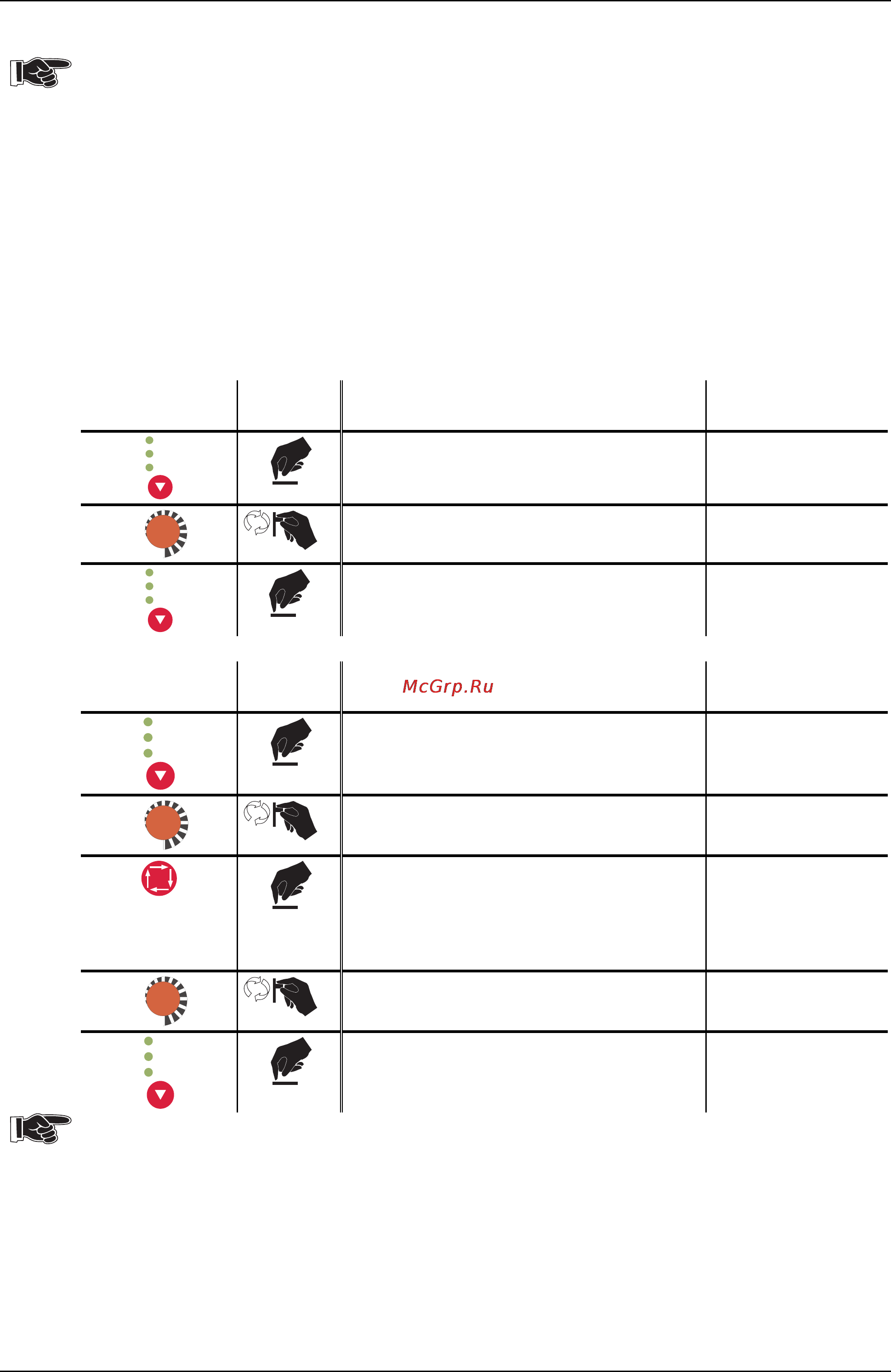

3.2.1 Выбор задания (JOB)
Орган управления Действие Результат Индикация на
дисплее
AMP
VOLT
JOB
X x
Выбор режима JOB Номер задания JOB
AMPAMP
JOB
Изменение номера задания JOB Номер задания JOB
AMP
VOLT
JOB
1 x
Нажатием кнопки дисплея (B1) или отсутствием
ввода с клавиатуры в течение 5 секунд
подтверждается выбор нового задания JOB.
Номер задания JOB
3.2.3 Установка параметров задания
Орган управления Действие Результат Индикация на
дисплее
AMP
VOLT
JOB
X x
Выбор режима JOB Номер задания JOB
AMPAMP
JOB
Выбор номера задания JOB Номер задания JOB
X x
Выбор параметра сварки ВИГ или ручной сварки.
При переходе к следующему параметру или
отсутствии ввода с клавиатуры в течение 5
секунд значение этого параметра сохраняется
в памяти.
Значение параметра
AMPAMP
JOB
Изменение значений параметров Значения параметров
AMP
VOLT
JOB
X x
Нажатием кнопки дисплея (B1) или отсутствие
ввода с клавиатуры в течение 5 секунд
подтверждается сохранение задания в памяти.
Номер задания JOB
Времена спада / нарастания тока для 2- и 4-тактного режимов устанавливаются раздельно.
