3 Описание функций
3/14

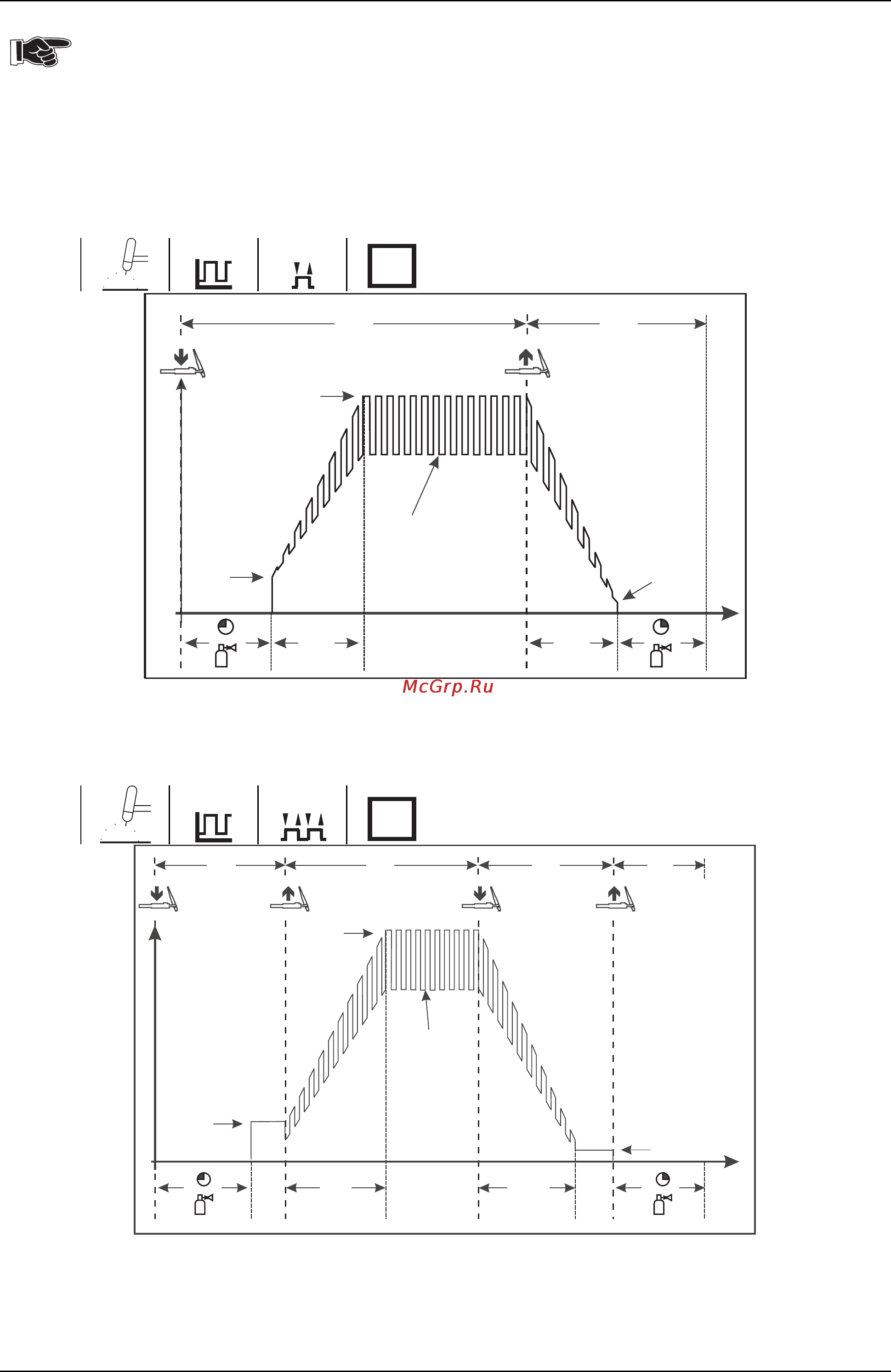

3.5.4 Циклограммы режимов импульсной сварки ВИГ
Циклограммы импульсной сварки ВИГ аналогичны циклограммам обычной сварки ВИГ. Как только дуга
зажглась, происходит постоянное чередование тока импульса и паузы в соответствии с заданными
величинами времени импульса и времени паузы.
При подключенной педали дистанционного управления RTF автоматически включается 2-тактный режим
работы. Настройки времени нарастания и спада тока игнорируются.
Условные обозначения приведены
в разделе 3.4.1.
3.5.4.1 2-тактный режим
импульсной сварки ВИГ
Установите при помощи соответствующих кнопок и переключателей следующие параметры:
HF
AMP%
I
I
start
AMP
I
end
t
Up
t
Down
t
1. 2.
Рис. 3/9: Циклограмма 2-тактного режима импульсной сварки ВИГ
Пояснения к циклограмме см. в разделе 3.4.2
3.5.4.2 4-тактный режим импульсной сварки ВИГ
Установите при помощи соответствующих кнопок и переключателей следующие параметры:
HF
I
I
start
AMP
I
end
t
Up
t
Down
t
AMP%
1. 2. 3. 4.
Рис. 3/10: Циклограмма 4-тактного режима импульсной сварки ВИГ
Пояснения к циклограмме см. в разделе 3.4.3
