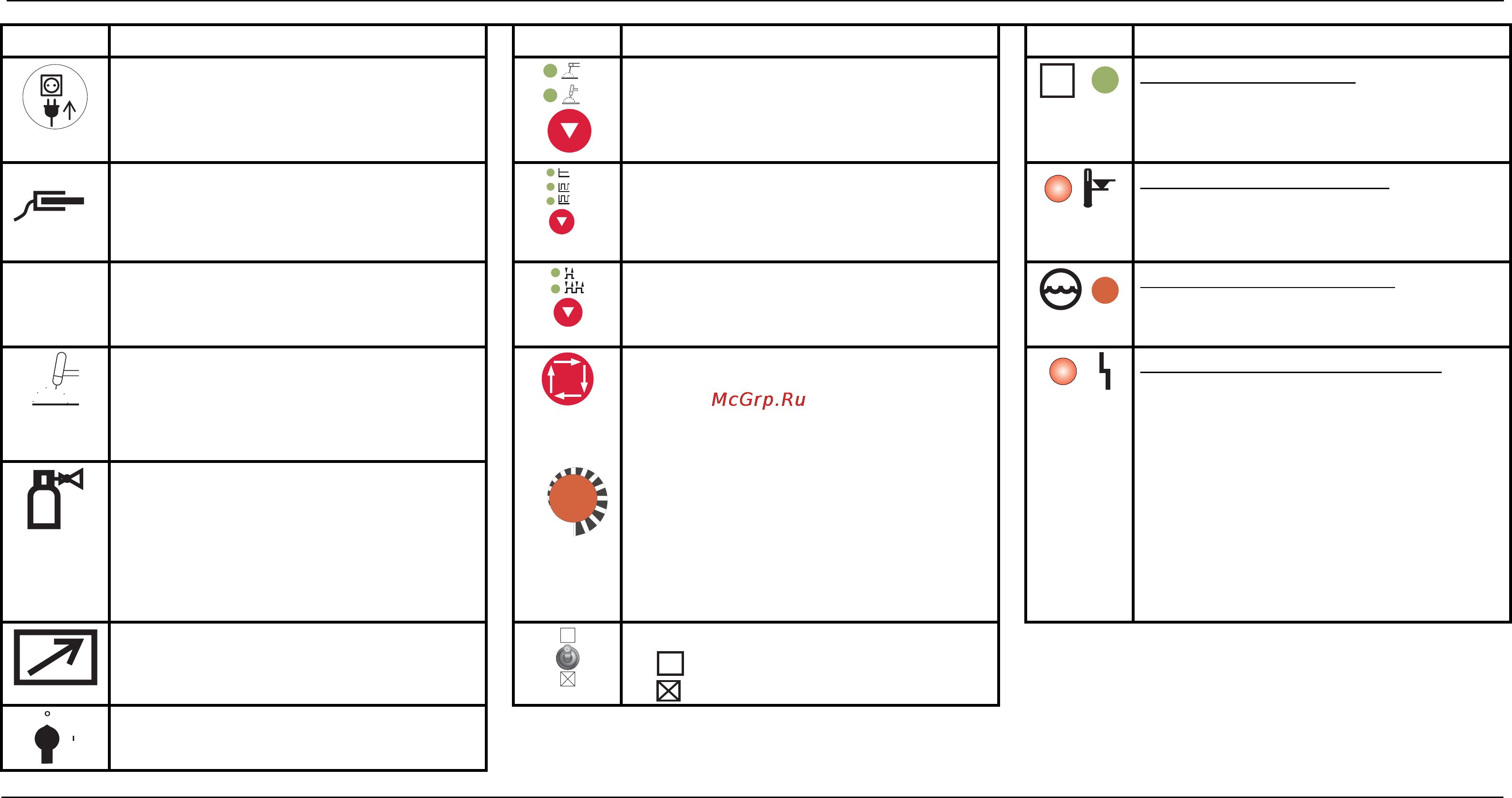

4 Краткая инструкция – кратчайший путь к сварке
4/1
Подготовительные работы Параметр Устранение неисправностей
• Вставьте вилку сетевого кабеля
(Следите за соответствием
предохранителя!)
• Установите вид сварки.
SS
Проверьте индикатор S:
Если индикатор не горит, обратитесь к
специалисту по техническому
обслуживанию.
+
• Вставьте кабель массы,
зафиксируйте его и закрепите на
изделии, обеспечив надежный
электрический контакт.
Puls
AC/DC
Puls
• Выберите режим сварки ВИГ
(стандартный, импульсный или
импульсный специальный).
Горит индикатор перегрева:
• Превышена допустимая ПВ >
дайте аппарату охладиться
-
• Подключите горелку к гнезду
сварочного тока.
• Выберите режим работы.
Индикатор недостатка воды:
• При работе с модулем охлаждения
сигнализирует о недостатке воды
• Подключите штекер кабеля
управления горелкой.
• Подготовьте систему подачи
защитного газа,
установите необходимый расход
газа.
AMPAMP
JOB
• Установите все параметры сварки
ВИГ (выбор параметров
производится кнопкой, а установка
значений – ручкой-регулятором):
• Основной ток AMP, уменьшенный ток
AMP%, время предварительной
подачи газа, стартовый ток, время
нарастания тока, время импульса
сварки, время паузы, время спада
тока, ток заварки кратера, время
продувки газа, диаметр электрода,
баланс, частота.
Индикатор общей неисправности:
•
Силовой блок отключается.
Некоторые неисправности
проявляются кратковременно,
индикатор снова гаснет, и аппарат
готов к дальнейшей работе.
Если индикатор общей
неисправности продолжает гореть,
смотрите раздел 7.
• Подключите штекер кабеля
устройства дистанционного
управления.
HF
HF
• Установите способ зажигания дуги:
HF
высокочастотное зажигание
HF
контактное зажигание
• Включите главный выключатель
аппарата.
