5 Ввод в эксплуатацию
5/4
• Присоединить газовый шланг сварочной горелки к присоединительному ниппелю G1/4
(А1
). (Ниппель имеет потенциал "-").
• В случае водоохлаждаемой сварочной горелки:
Вставить и зафиксировать штуцера шлангов сварочной горелки ВИГ в быстроразъёмные
муфты подачи (синий) и отвода (красный) охлаждающей жидкости (муфты расположены
на охлаждающем модуле)
5.7.2 Стандартная горелка для сварки ВИГ
Сварочный аппарат должен быть оборудован 5-контактной розеткой (стандартно).
При подключении стандартной горелки к сварочному аппарату, оборудованному 8-
контактной розеткой, следует использовать переходник (см. перечень
дополнительных принадлежностей).
• Вставить в розетку (A1
) и зафиксировать штекер управления горелкой (5-контактный).
Серийные сварочные аппараты поставляются с кнопкой горелки B1 и газовым соединителем
G1/4".
5
4
3
2
1
BT
I1
I2

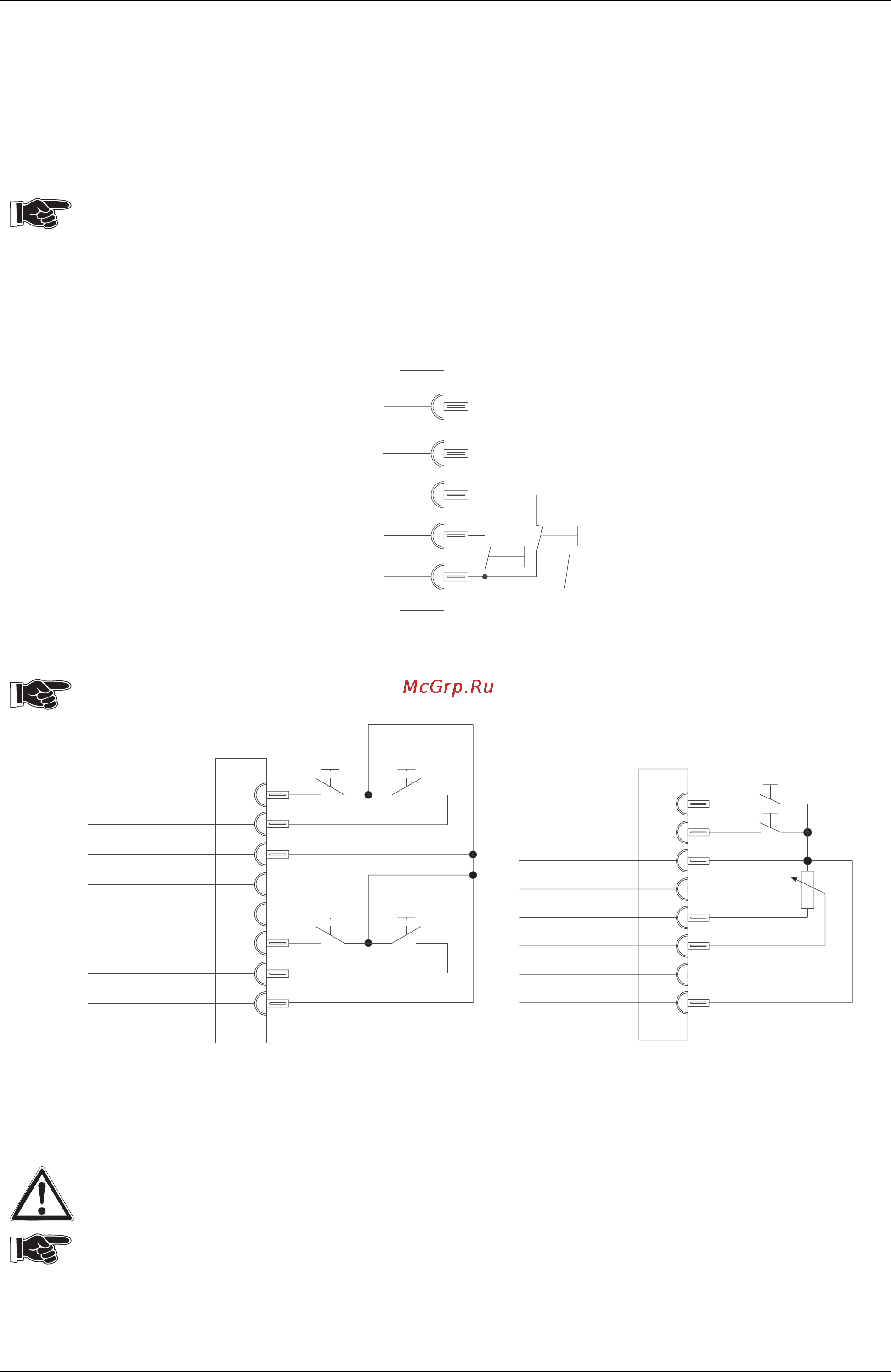

Рис. 5/5: Распределение контактов розетки B1
5.7.3 Горелки ВИГ с функцией Up/Down и горелки ВИГ с потенциометром
Сварочный аппарат должен быть дополнительно оборудован 8-контактной розеткой!
A
C
E
D
G
H
F
B
Poti UD/einPoti UD/ein
IH-Down
Uref 10VUref
10V
Up
0V
BT1
BT2
UpDown
+ -
BT2
+
BT1
-
Рис. 5/6: Распределение контактов гнезда
горелки с функцией Up/Down
Uref 10VUref 10V
IH-Down
Poti UD/einPoti
UD/ein
Up
H
G
E
F
10k
0V
C
D
BT1
BT2
A
B
Рис. 5/7: Распределение контактов гнезда
горелки с потенциометром
5.7.4 Сварочные горелки ВИГ с функцией Up/Down со светодиодным
индикатором (TRITON 220 DC; TRITON 180; 220 AC/DC)
Только для исполнения аппарата с 12-контактной розеткой для горелки с функцией
нарастания /спада тока и светодиодным индикатором!
Сварочный аппарат должен быть дополнительно оборудован 12-контактной
розеткой!
