9 Перечень запасных частей / Spare parts list
9/3
A3
G3
F3
B3
C3
D3
E3

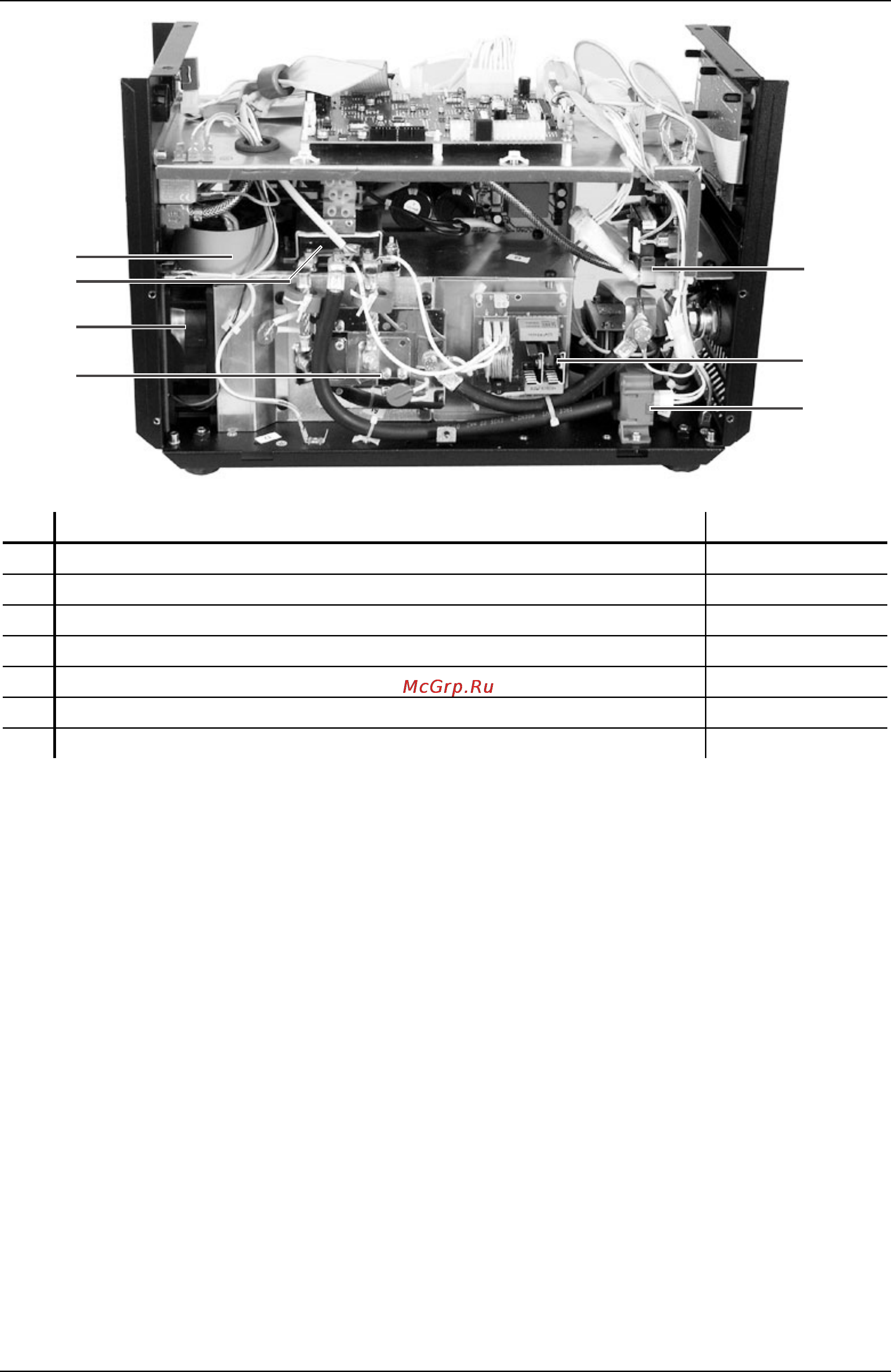

Рис. 8/3: Вид слева
Поз.
Название (рус.)
TRITON 220 DC
A3
Дроссель-компенсатор 044-002685-00000
B3
Главный трансформатор 092-001560-00001
C3
Вентилятор 094-007861-00000
D3
Диоды вторичного контура 044-002312-00000
E3
LEM-преобразователь LF205-S/SP1 044-002691-00000
F3
Печатная плата удвоителя напряжения SV2/1 040-000533-00000
G3
Печатная плата фильтра кнопки горелки BTF1 040-000545-00000
