9 Перечень запасных частей / Spare parts list
9/1
TRITON 180*, 220 DC, 220 AC/DC
A1
B1
C1
D1
E1
F1
G1
H1
I1
J1

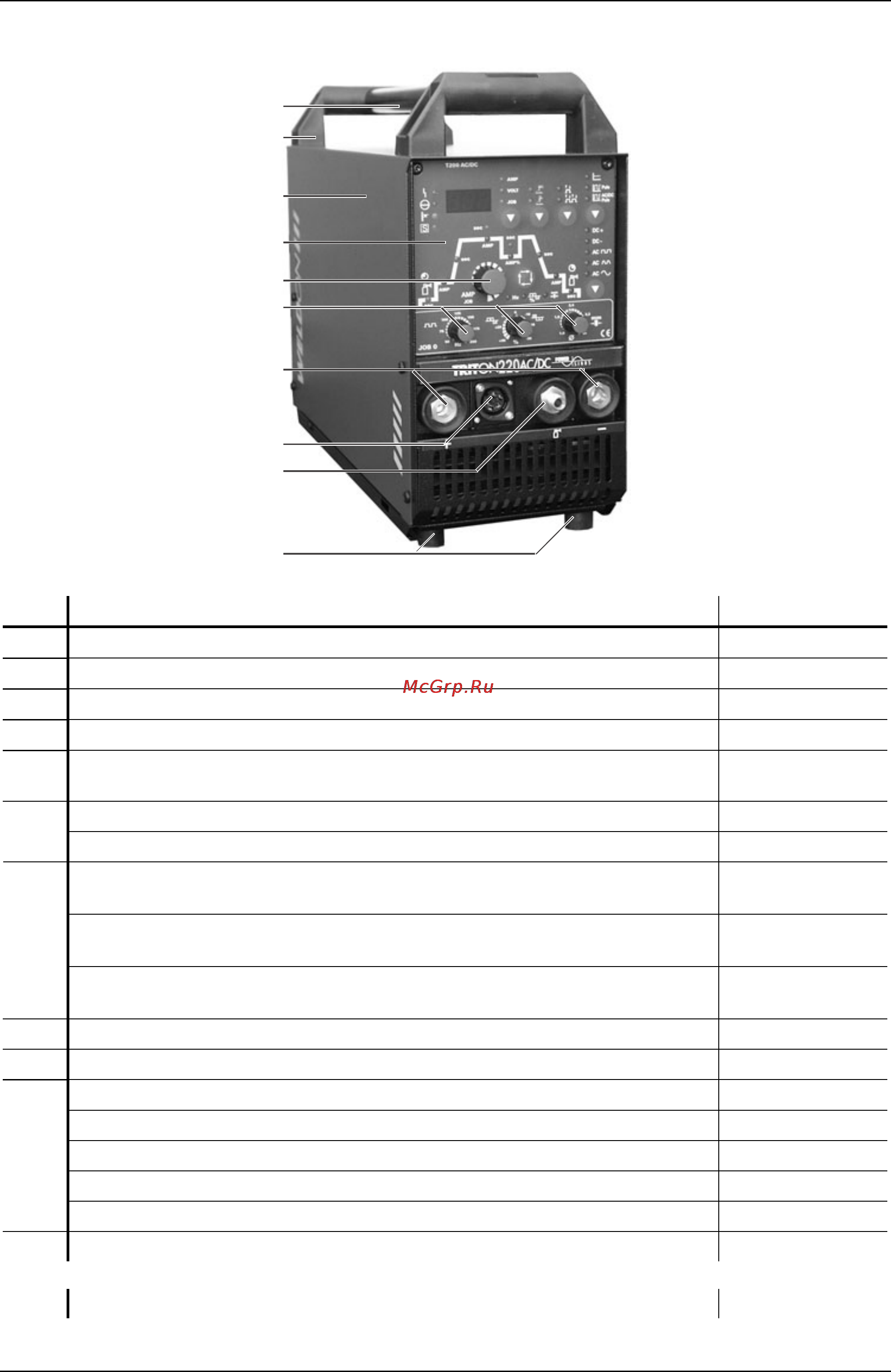

Рис. 8/1: Вид спереди
Поз. Название (рус.) TRITON 220
A1
Ручка для транспортировки 094-007501-00003
B1
Держатель ручки 094-007383-00003
C1
Боковая панель корпуса 094-007900-00006
D1
Устройство управления T200AC/DC в сборе
(TRITON 220 AC/DC) 040-000611-00000
та же
поз.
Устройство управления T200DC в сборе
(TRITON 220 DC) 040-000612-00000
Поворотная ручка 074-000315-00000
E1
Крышка поворотной ручки 074-000315-00001
Поворотная ручка 16 мм
(только для TRITON 220AC/DC)
094-000131-00000
Крышка поворотной ручки 16 мм
(только для TRITON 220AC/DC)
094-000131-00001
F1
Шкала поворотной ручки16 мм
(только для TRITON 220AC/DC)
094-000131-00002
G1
Выходное гнездо сварочного тока 074-000232-00000
H1
5-контактная розетка (стандартная) 074-000233-00000
Присоединительный ниппель G1/4 094-002695-00001
Изолятор 094-000075-00000
Прижимная шайба 094-000076-00000
Гайка M20 094-000068-00000
I1
Стопорная шайба 094-006516-00000
J1
Резиновые ножки 094-001718-00001
Исполнение аппарата для горелки Up/Down со светодиодным индикатором:
H1
12-контактная розетка в сборе 094-008106-00000
* TRITON 180 (разрабатывается)
