Регламентное техническое обслуживание

Замена предохранителя

132

P1009874-151 Xi4 Руководство пользователя 4/30/09

Замена предохранителя

Следующие инструкции предназначены только для принтеров 140Xi4, 170Xi4 и 220Xi4.

Пользователь не должен самостоятельно менять предохранители в модели 110Xi4.

В принтере используется плавкий предохранитель (5 x 20 мм по IEC), рассчитанный на

ток 5 A и напряжение 250 В. Модуль питания от сети переменного тока оснащен двумя

предохранителям в специальном гнезде: один предохранитель включен в цепь, а второй —

запасной. На колпачке предохранителя

должно стоять клеймо международной

организации по безопасности (см. рис.5 на стр.29).

Для замены неисправного предохранителя выполните следующие действия.

1. С помощью отвертки с узким шлицем или аналогичного инструмента извлеките

держатель предохранителя.

Держатель предохранителя является частью модуля ввода питания переменного

тока, расположенного на задней панели принтера (Рис.21).

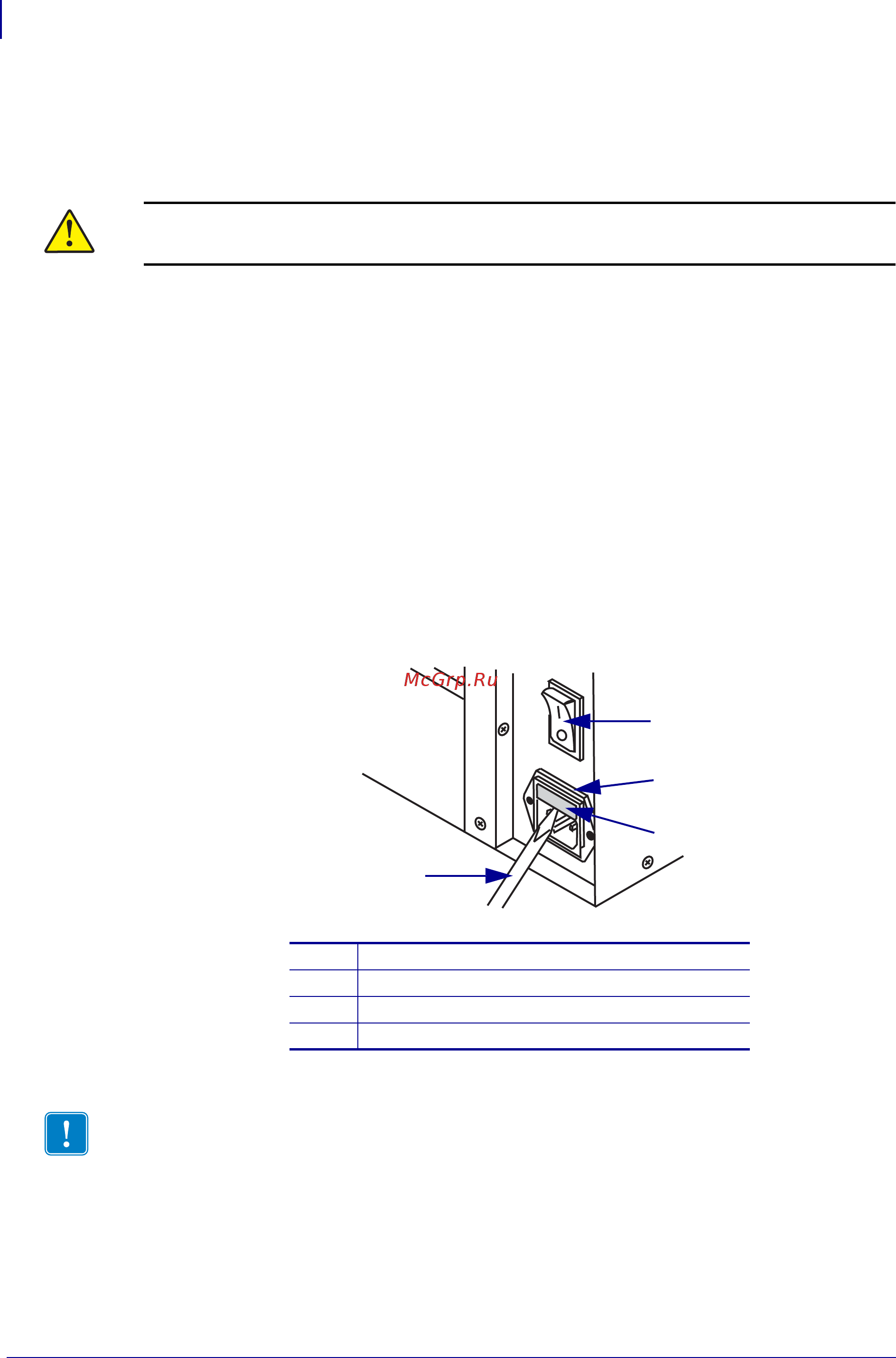

Рис. 21 • Разъем для подключения к электросети

2. Извлеките перегоревший и вставьте новый предохранитель в цепь (Рис.22).

Предупреждение • Перед выполнением этой процедуры переместите выключатель

питания переменного тока в положение Выкл. (O) и отключите принтер от электросети.

Модуль ввода питания переменного тока

Держатель предохранителя

Модуль ввода питания переменного тока

Отвертка с узким шлицем

Важно • При установке запасного предохранителя закажите новый запасной

предохранитель у уполномоченного поставщика продукции Zebra. Тип и расчетная

нагрузка запасного предохранителя должны совпадать с типом и расчетной нагрузкой

заводского предохранителя вцепи.
