Загрузка носителя для работы в отрывном режиме
4/30/09 Xi4 Руководство пользователя P1009874-151
Загрузка носителя для работы в отрывном режиме
Следуйте этим инструкциям для использования принтера в отрывном режиме.
1. Для получения сведений об отрывном режиме см. раздел Выбор режима печати
на стр.93.
2. Вставьте носитель в принтер. Инструкции см. в разделе Подготовка носителя для
загрузки на стр.39.

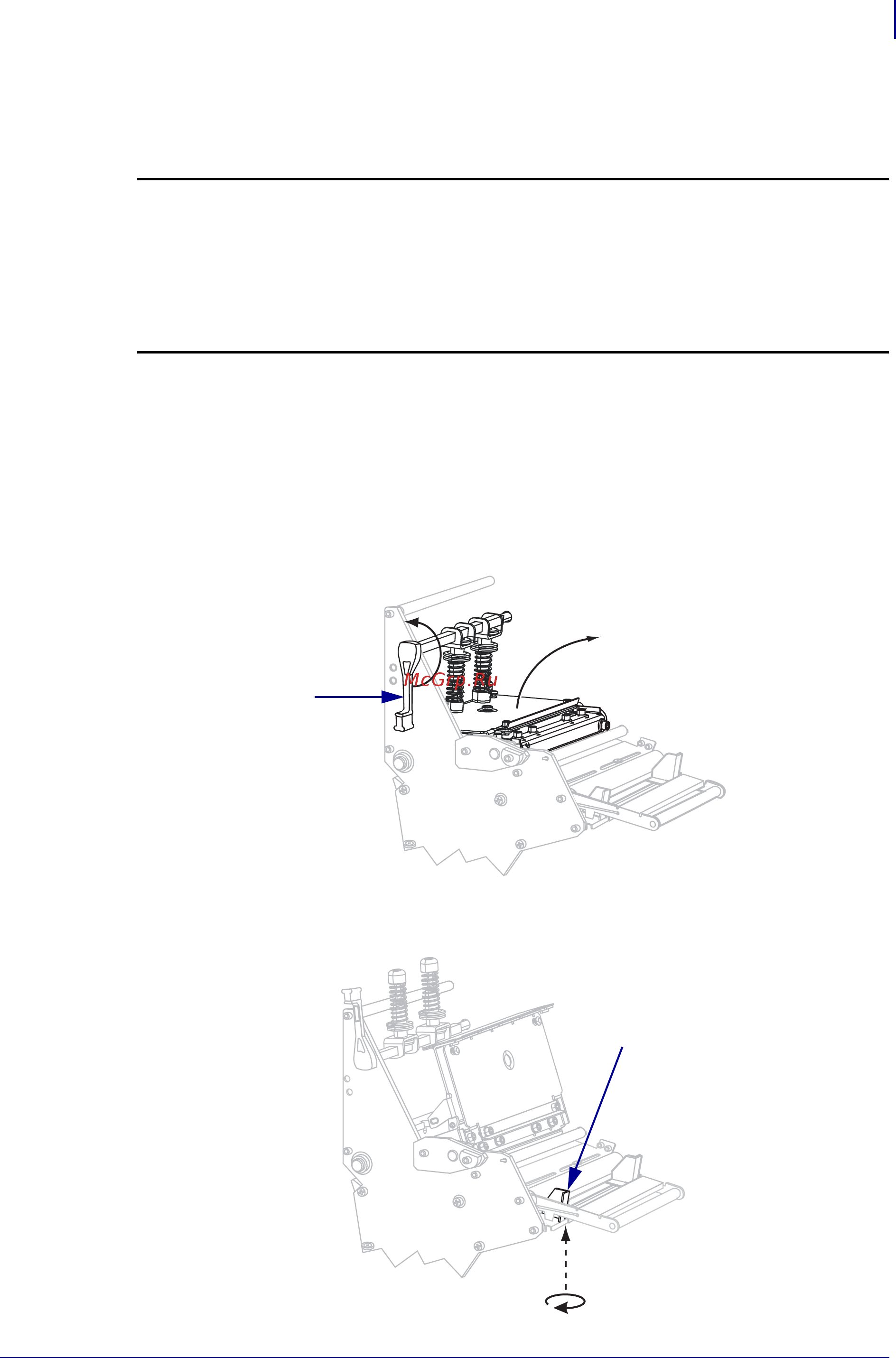

3. Откройте узел печатающей головки, повернув рычаг открывания головки (1) против
часовой стрелки.
4. Ослабьте винт (он не виден под этим углом), расположенный на нижней части
внешней направляющей носителя (
1).
Предупреждение •
При выполнении любых действий рядом с открытой печатающей
головкой снимите кольца, часы, ожерелья, идентификационные карточки-пропуски и
другие металлические предметы, которые могут коснуться печатающей головки. Выключать
принтер во время работы рядом с открытой печатающей головкой необязательно, однако
компания Zebra рекомендует сделать это в качестве меры предосторожности. При
выключении питания будут потеряны временные
настройки, такие как формат этикеток,
их нужно будет загрузить повторно перед возобновлением печати.
1
1
