Регулировка давления печатающей головки и положения коленчатого рычага
82
P1009874-151 Xi4 Руководство пользователя 4/30/09
Регулировка давления головки
Если правильное расположение коленчатых рычагов не решает проблему качества печати,
попробуйте отрегулировать давление печатающей головки. Для продления срока службы
головки рекомендуется установить минимальное давление, обеспечивающее приемлемое
качество печати.
Для регулировки давления печатающей головки выполните
следующие действия.
1. Напечатайте несколько этикеток со скоростью 61 мм (2,4 дюйма) в секунду,
выполнив процедуру Самотестирование PA U SE ( пауза) на стр.154.
2. Во время печати этикеток используйте элементы управления панели управления для
уменьшения параметра темности, пока этикетки не будут печататься серым цветом
вместо черного.

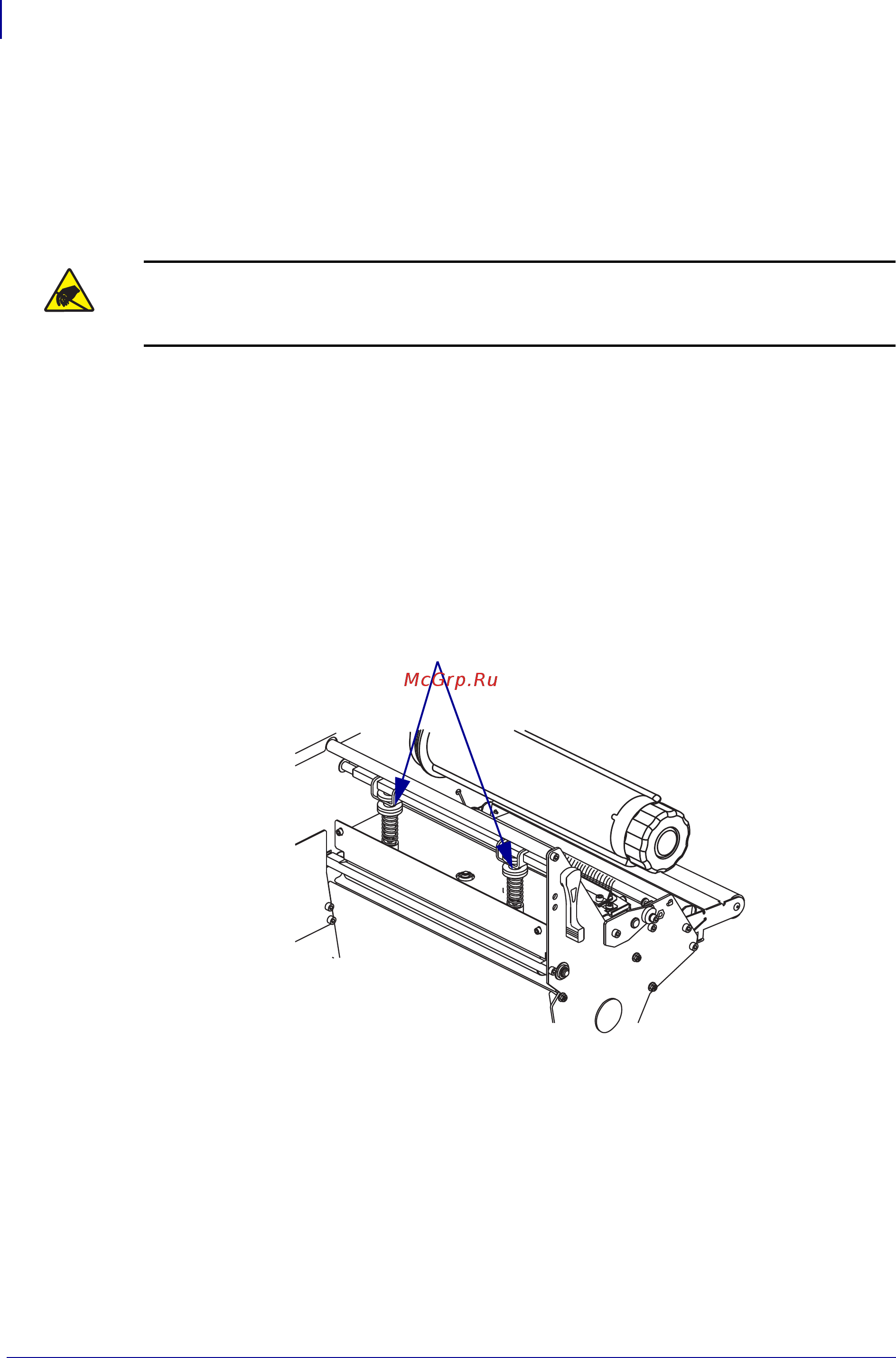

3. Ослабьте верхние гайки с накаткой на коленчатых рычагах (1).
Предупреждение • Соблюдайте меры предосторожности при работе с
чувствительными к статическому электричеству частями, например монтажными
платами или печатающими головками.
1
