83
Инструкции
Регулировка давления печатающей головки и положения коленчатого рычага
4/30/09 Xi4 Руководство пользователя P1009874-151
4. Для печати на некоторых типах носителя необходимо повышенное давление. В этом

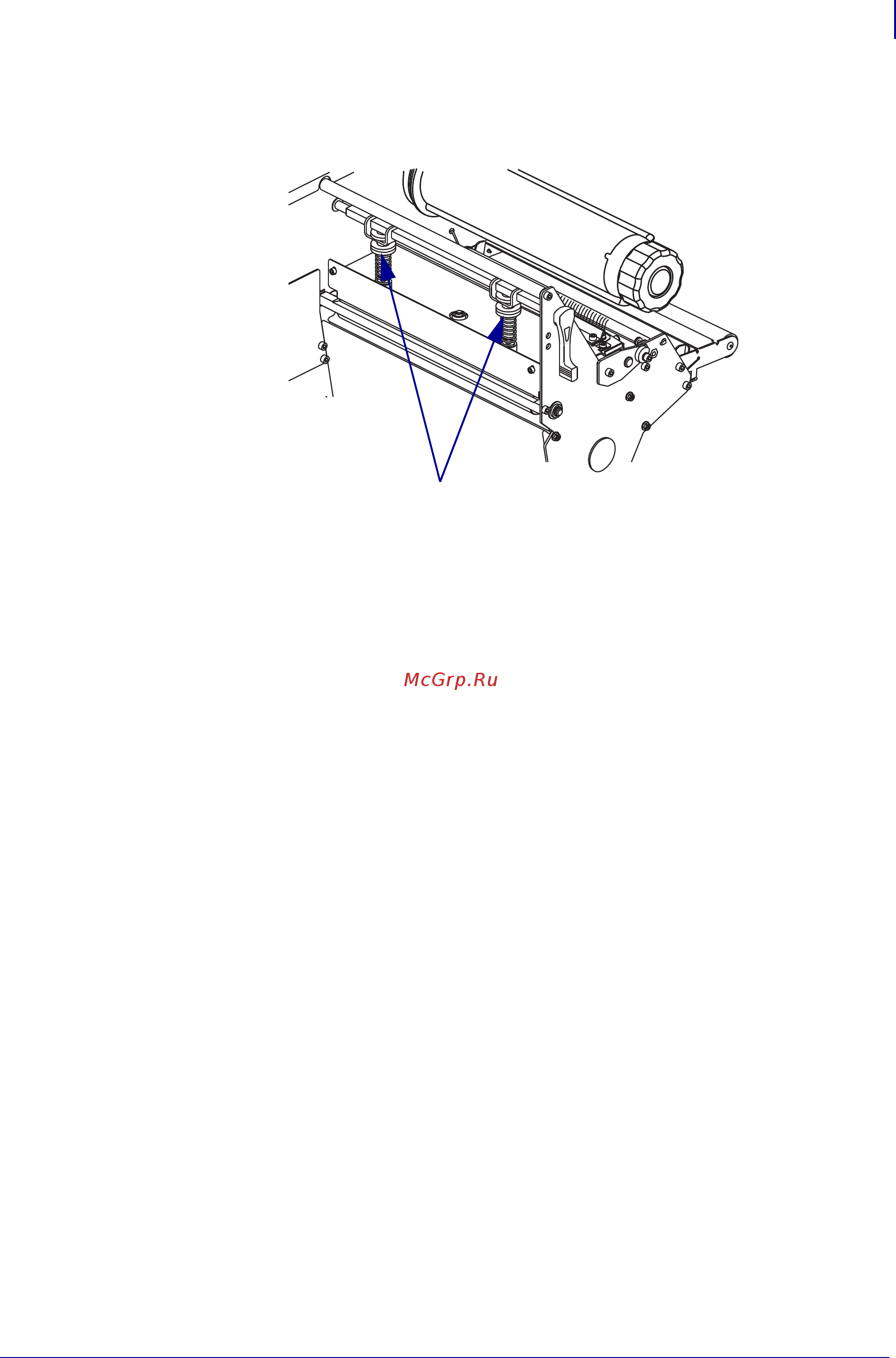

случае увеличьте или уменьшите давление с помощью нижних гаек с накаткой (
1),
чтобы темность была одинаковой по обеим сторонам области печати.
5. С помощью панели управления увеличьте темность до нужного уровня.
6. Затяните верхние гайки с накаткой.
1
