Инструкции
Загрузка носителя в режиме резака
54
P1009874-151 Xi4 Руководство пользователя 4/30/09
Загрузка носителя в режиме резака
Резак — это поворачивающийся нож с самозатачивающимся лезвием, который крепится
кпередней части принтера. Резак используется для отрезания этикеток по мере их печати.
На Рис.9 показан принтер, загруженный этикетками в режиме резака.

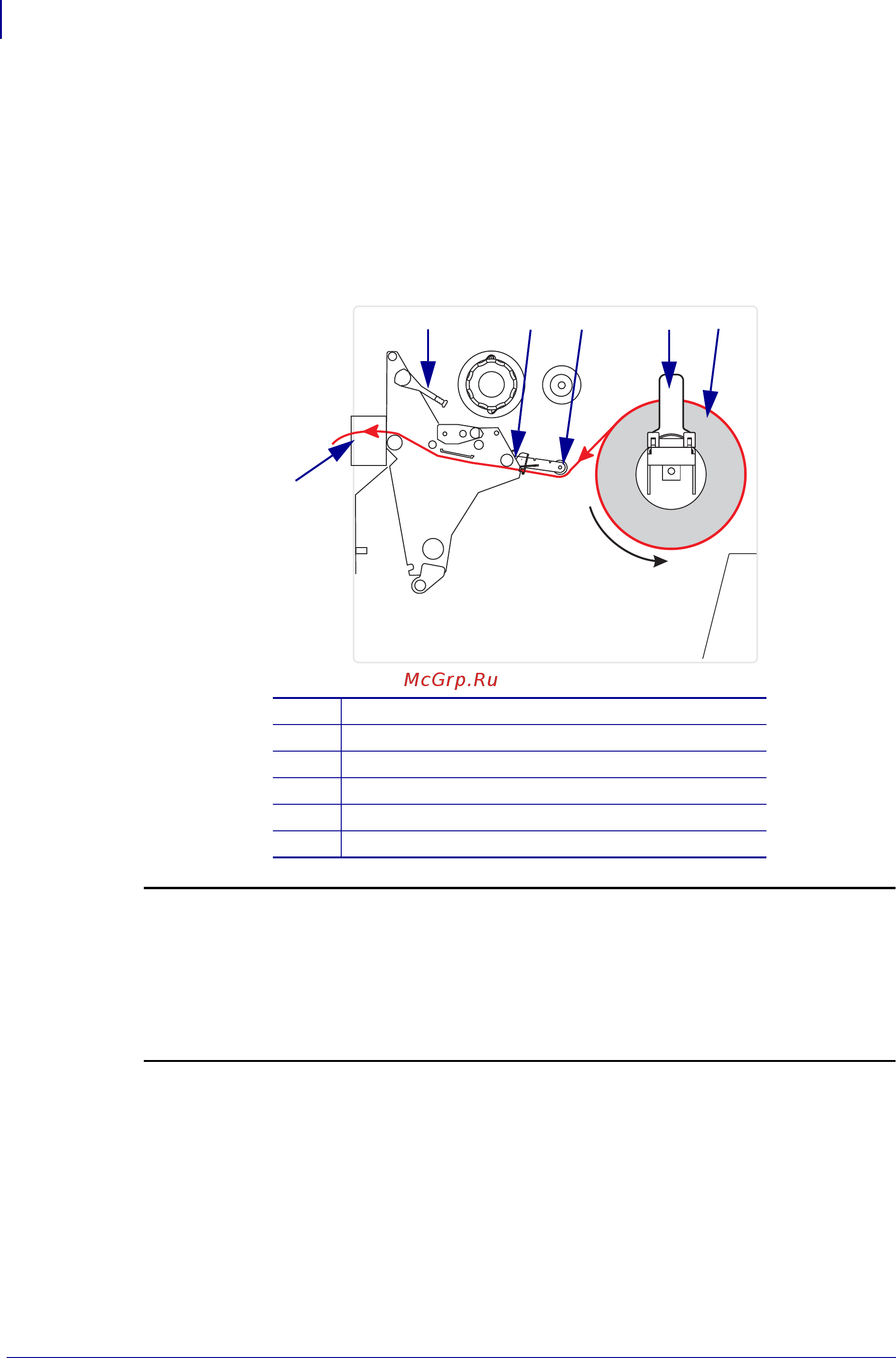

Рис. 9 • Носитель, загруженный в режиме резака
Чтобы настроить принтер для работы в режиме резака, выполните
следующие действия.
1. Уста новите принтер в режим резака. Инструкции см. в разделе Выбор режима
печати на стр.93.
2. Вставьте носитель в принтер. Инструкции см. в разделе Подготовка носителя для
загрузки на стр.39.
1
Рычаг открывания головки
2
Направляющая носителя
3
Ролик направляющей носителя
4
Направляющая подачи носителя
5
Носитель
6
Резак
Предупреждение •
При выполнении любых действий рядом с открытой печатающей
головкой снимите кольца, часы, ожерелья, идентификационные карточки-пропуски и
другие металлические предметы, которые могут коснуться печатающей головки. Выключать
принтер во время работы рядом с открытой печатающей головкой не обязательно, однако
компания Zebra рекомендует сделать это в качестве меры предосторожности. При
выключении питания будут потеряны
временные настройки, такие как формат этикеток,
их нужно будет загрузить повторно перед возобновлением печати.
1
2
4
5
6
3
