41
Инструкции
Подготовка носителя для загрузки
4/30/09 Xi4 Руководство пользователя P1009874-151

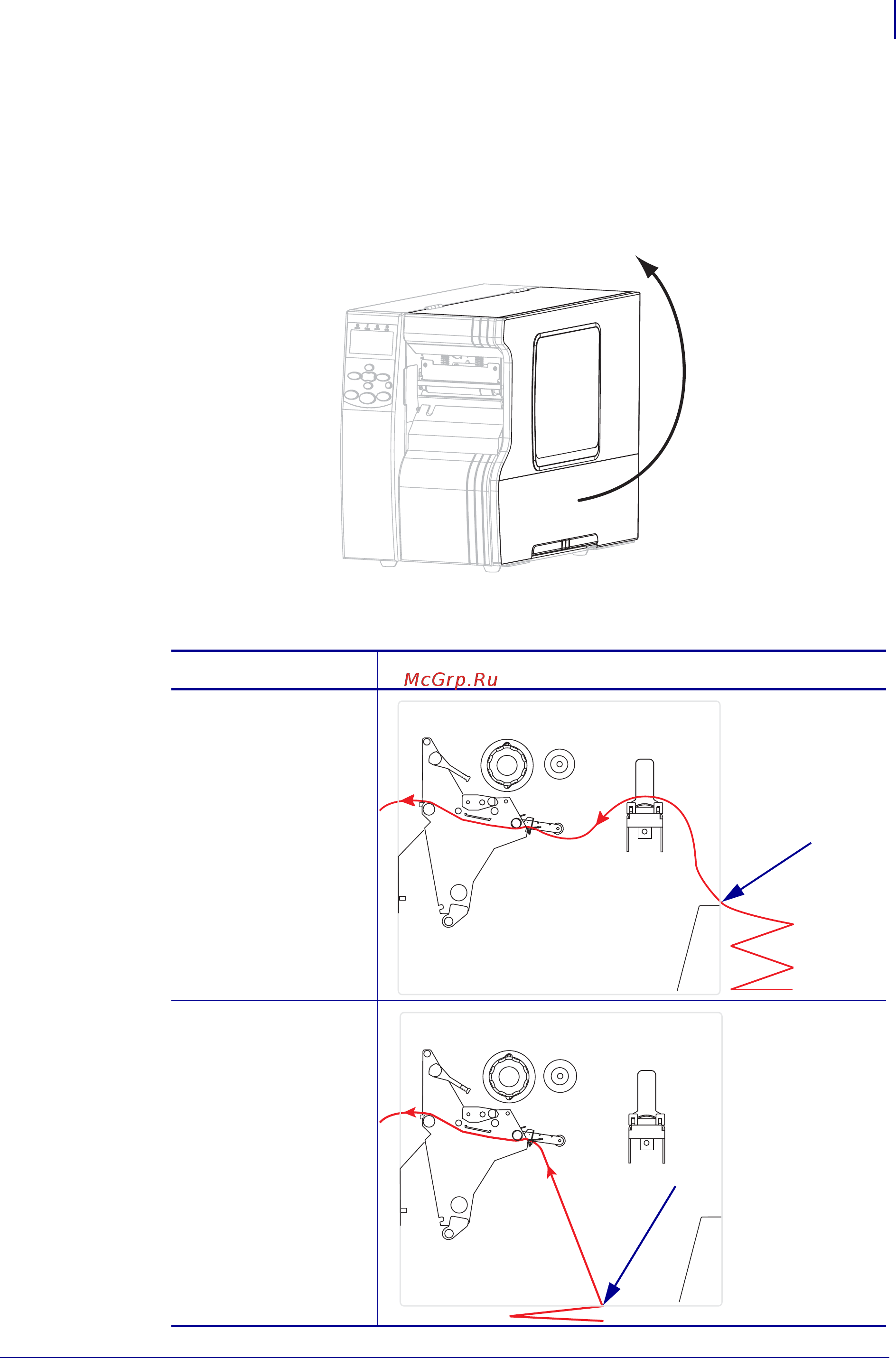

Фальцованный носитель
Фальцованный носитель можно хранить за принтером (задняя подача) или под
принтером (нижняя подача). Можно не использовать кронштейн подачи носителя.
Для загрузки фальцованного носителя выполните следующие действия.
1. Поднимите дверцу носителя.
2. Пропустите фальцованный носитель через входную прорезь задней подачи (1) или
нижней подачи (
2).
Если применяется... Используйте эту входную прорезь...
Задняя подача
(показана с
использованием
кронштейна
подачи носителя)
Нижняя подача
(показана без
использования
кронштейна
подачи носителя)
1
2
