81
Инструкции
Регулировка давления печатающей головки и положения коленчатого рычага
4/30/09 Xi4 Руководство пользователя P1009874-151
Регулировка давления печатающей головки и положения
коленчатого рычага
Качество печати зависит от используемых этикеток и ленты, а также от давления
ирасположения коленчатого рычага. Убедитесь, что этикетки и лента подходят
для вашего применения. Если это так, проверьте положение коленчатого рычага,
азатем— давление печатающей головки.
Регулировка положения коленчатого рычага
Может понадобиться отрегулировать коленчатые рычаги, если на одном краю слишком
светлая печать или используются очень толстые этикетки. Если давление коленчатого
рычага слишком слабое и неравномерное, этикетки и лента могут скользить.
Для регулировки положения коленчатых рычагов выполните следующие
действия.

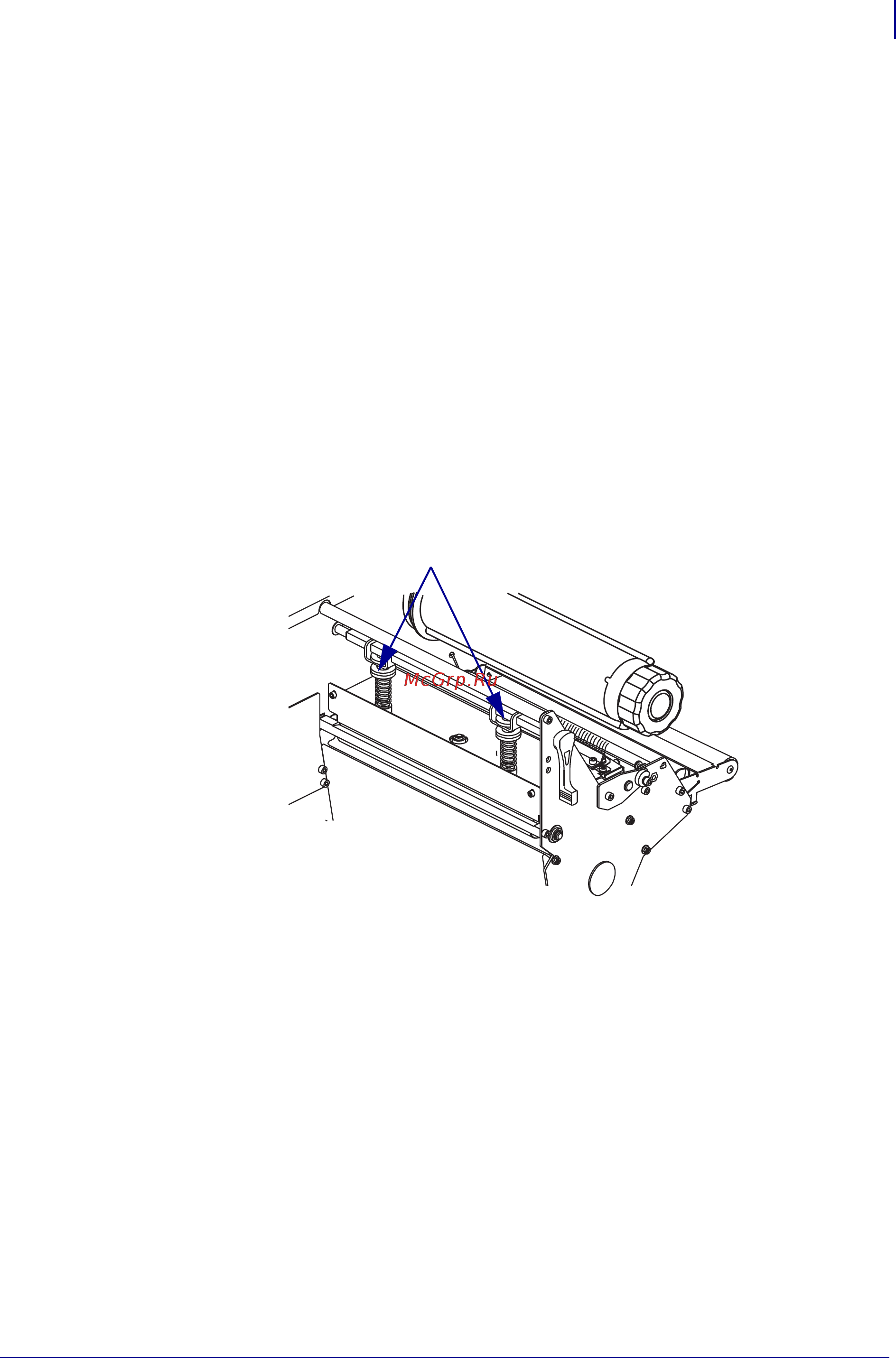

1. Ослабьте стопорные гайки (1) в верхней части узлов коленчатых рычагов.
2. Продвиньте коленчатые рычаги, пока они не будут оказывать равномерное давление
на носитель. Если используется слишком узкий носитель, расположите один коленчатый
рычаг по центру этикеток и уменьшите давление на неиспользуемый рычаг.
3. Затяните стопорные гайки.
1
