Конфигурация
Распечатка этикетки с сетевой конфигурацией
90
P1009874-151 Xi4 Руководство пользователя 4/30/09
Распечатка этикетки с сетевой конфигурацией
При использовании сервера печати можно распечатать этикетку с сетевой конфигурацией,
после того как принтер будет подключен к сети.
Чтобы распечатать этикетку с сетевой конфигурацией, выполните
следующие действия.
1. На панели управления нажмите клавишу SETUP/EXIT (установка/выход).
2. Нажмите клавишу NEXT/SAVE (следующий/сохранить) или PREVIOUS
(предыдущий) для перехода к параметру ПАРАМЕТРЫ СЕТИ.
3. Нажмите клавишу PLUS (увеличение) (+) для подтверждения печати.
Распечатка этикетки с сетевой конфигурацией (Рис.13). Звездочкой отмечен
активный проводной или беспроводной сервер печати. Если беспроводной сервер
печати не установлен, часть этикетки, относящаяся к беспроводной печати, не
печатается.

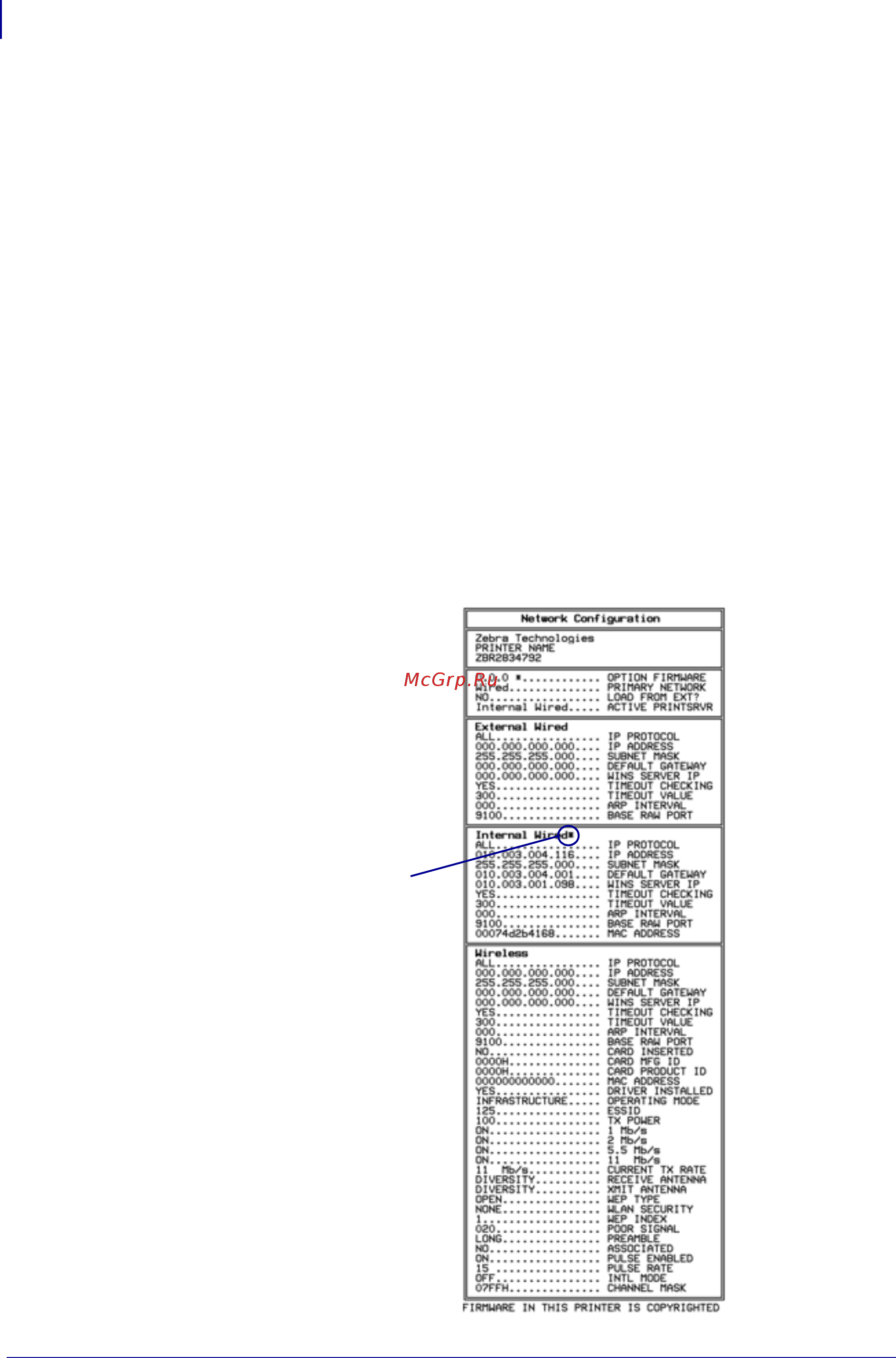

Рис. 13 • Этикетка с сетевой конфигурацией
(с установленным беспроводным сервером печати)
звездочкой
обозначен
активный
сервер печати
