Регламентное техническое обслуживание
Расписание и процедуры очистки
130
P1009874-151 Xi4 Руководство пользователя 4/30/09
Очистка держателя
Очистите держатель, если клейкий слой этикетки или наклейка прилипают к нижней
части. На Рис.20 показано расположение держателя.

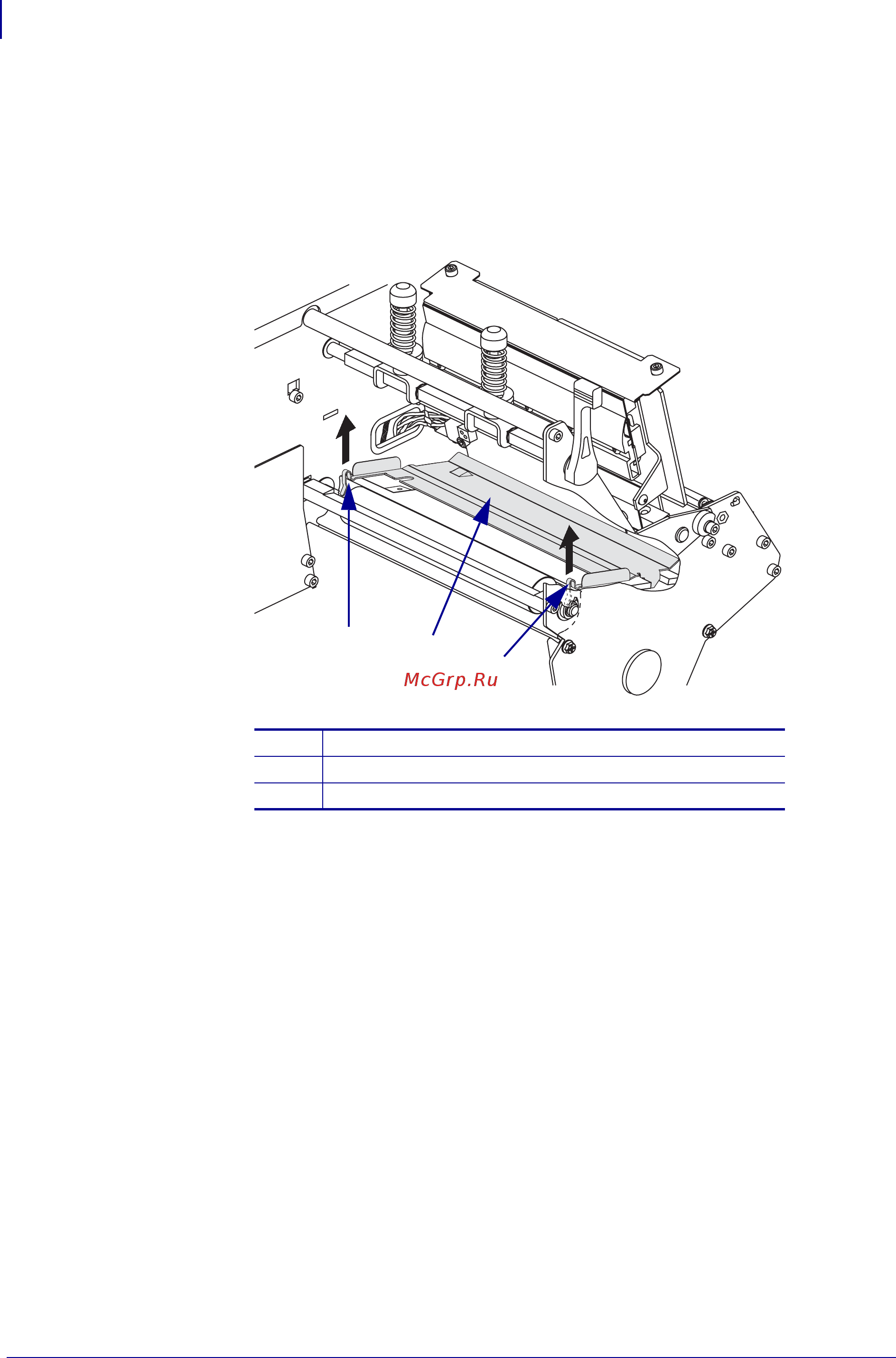

Рис. 20 • Расположение держателя
Для очистки держателя выполните следующие действия.
1. См. Рис.20. Вставьте отвертку с узким шлицем или аналогичный инструмент
впетлю с левой стороны держателя.
2. Осторожно потяните левою сторону держателя.
3. Вставьте отвертку с узким шлицем или аналогичный инструмент в петлю
с правой стороны держателя.
4. Осторожно потяните правую сторону держателя.
5. Извлеките держатель из принтера.
6. С помощью тампона из набора для профилактического обслуживания (номер
изделия 47362) очистите держатель. Вместо набора для профилактического
обслуживания можно использовать чистый тампон или мягкую ткань, смоченные
в растворе, состоящем из изопропилового спирта (не менее 90 %) и деионизированной
воды (не более 10 %). Дайте растворителю испариться.
1
Левая петля
2
Держатель
3
Правая петля
1
2
3
