Устранение неисправностей
Диагностика принтера
156
P1009874-151 Xi4 Руководство пользователя 4/30/09
4. См. Рис.26 и Таблицу 18. Внимательно рассмотрите пробные этикетки и
определите, на какой этикетке качество печати наиболее оптимальное для данной
области применения. Если используется средство проверки штрихкодов, с его
помощью измерьте полосы или пустые области и вычислите контрастность печати.
Если средство проверки штрихкодов отсутствует, используйте визуальную проверку
или системный сканер для выбора
оптимального параметра темности с помощью
этикеток, отпечатанных при выполнении этого самотестирования.

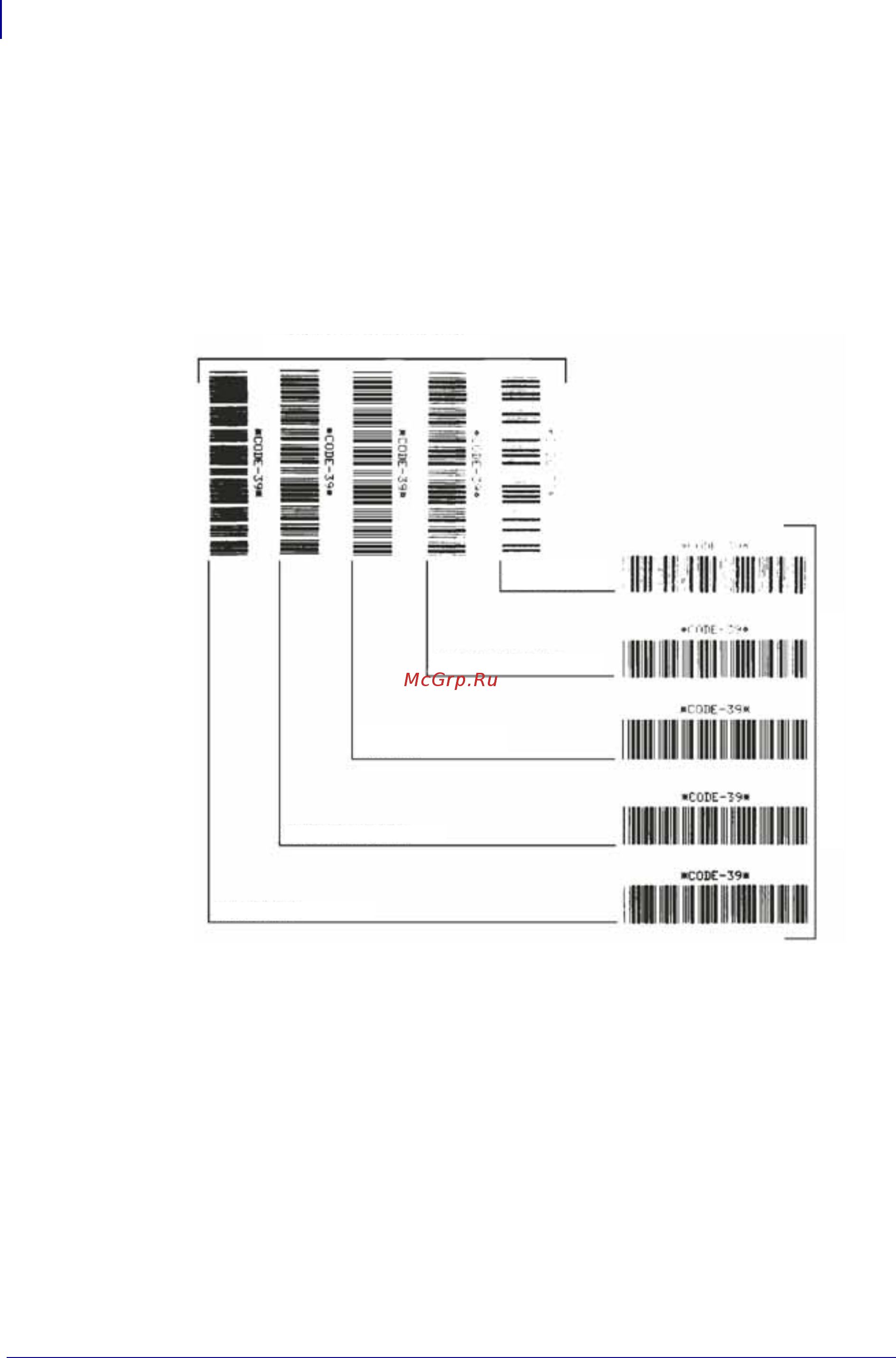

Рис. 26 • Сравнение темности штрихкодов
ПОВЕРНУТЫЕ ШТРИХКОДЫ
НЕСКОЛЬКО СВЕТЛО
В СООТВЕТСТВИИ
С ТЕХУСЛОВИЯМИ
НЕСКОЛЬКО ТЕМНО
СЛИШКОМ ТЕМНО
СЛИШКОМ
СВЕТЛО
СТАНДАРТНЫЕ ШТРИХКОДЫ
ПОВЕРНУТЫЕ ШТРИХКОДЫ
