Установка принтера
Установка покрытия клавиатуры панели управления
30
P1009874-151 Xi4 Руководство пользователя 4/30/09
Установка покрытия клавиатуры панели управления
Защитное покрытие для клавиатуры панели управления входит в комплект поставки
принтера (Рис.6). Это дополнительное покрытие необходимо устанавливать при
эксплуатации принтера в среде с повышенной влажностью или повышенным уровнем
загрязняющих веществ. Оно позволяет защитить клавиатуру от повреждения.

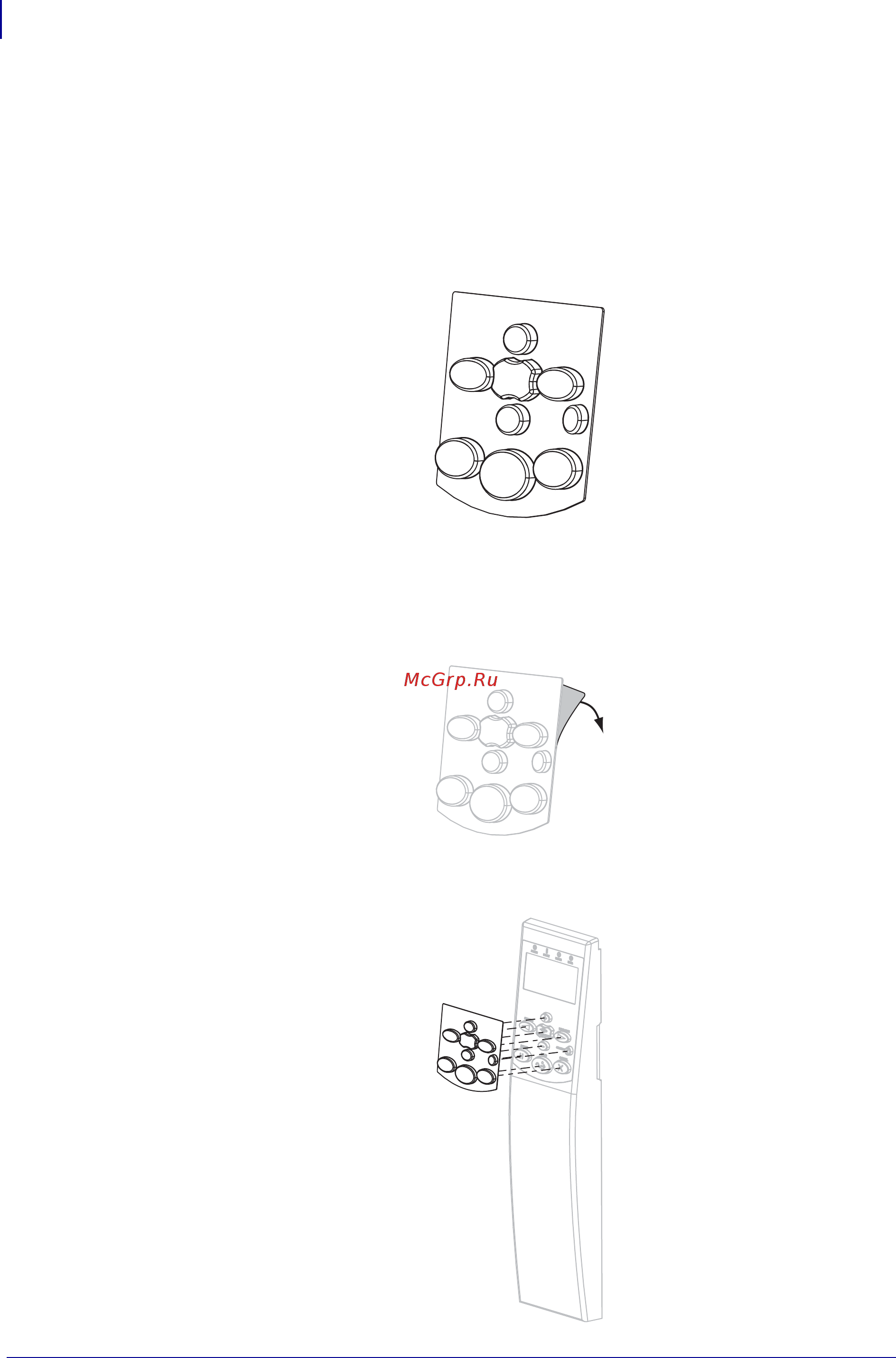

Рис. 6 • Покрытие клавиатуры панели управления
Чтобы установить покрытие клавиатуры панели управления, выполните
следующие действия.
1. Уд а л и т е бумажную полосу с оборотной стороны покрытия панели управления,
чтобы обнажить клейкий слой.
2. Аккуратно совместите покрытие с клавиатурой. Прижмите покрытие, чтобы оно
приклеилось к принтеру.
