Введение
Панель управления
4/30/09 Xi4 Руководство пользователя P1009874-151
Панель управления
Все элементы управления и индикаторы принтера расположены на панели управления
(Рис.3).
• На ЖК-дисплее панели управления отображается рабочее состояние и
параметры принтера.
• Клавиши панели управления используются для управления работой и настройки
параметров принтера.
• Светодиодные индикаторы панели управления отображают рабочее состояние
принтера или показывают активные клавиши панели управления.

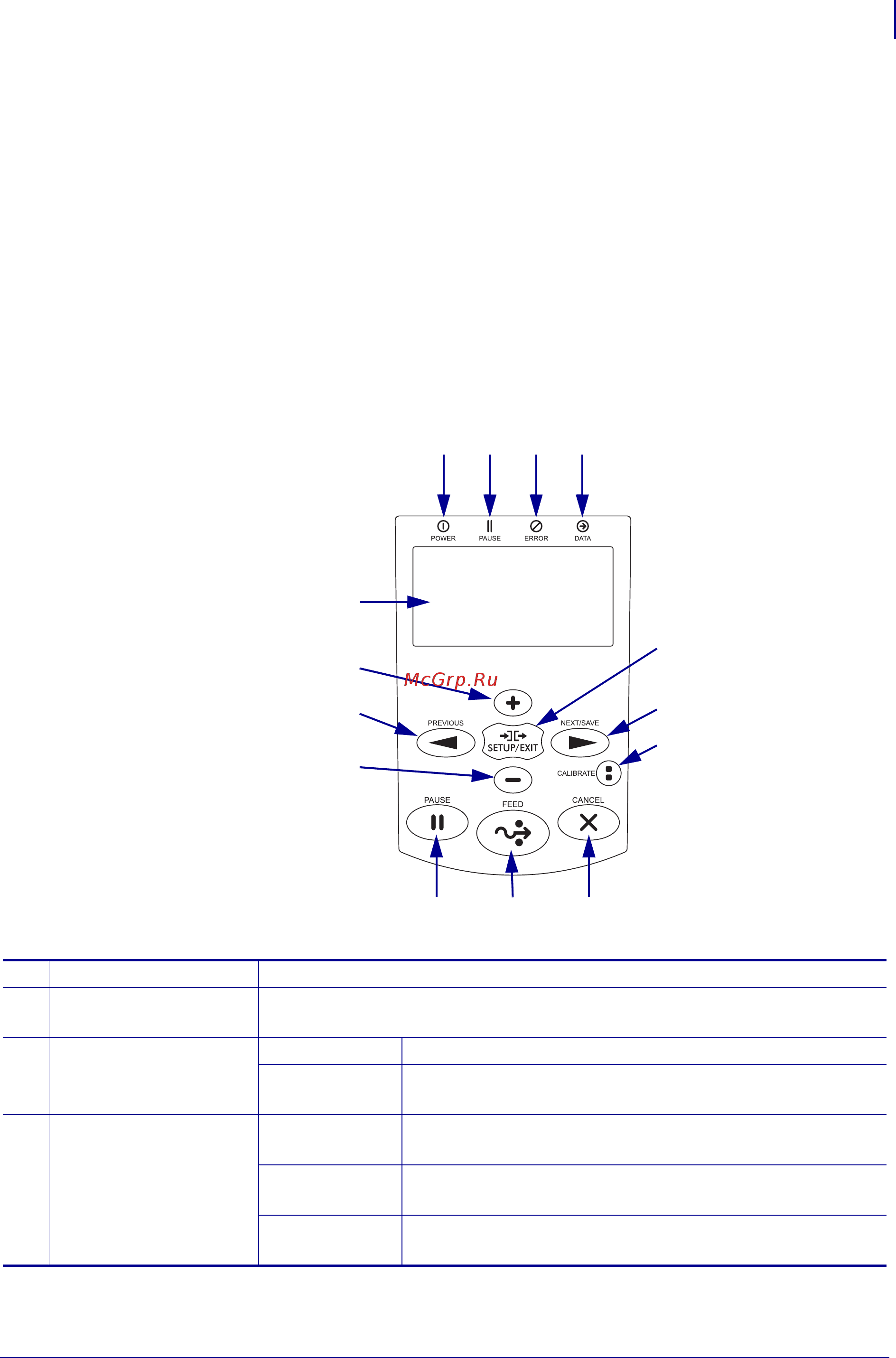

Рис. 3 Расположение клавиш и световых индикаторов панели управления
1 2 3 4
5
7
12 13 14
11
6
8
10
9
1
Индикатор питания Горит, когда принтер включен.
2
Индикатор временной
остановки работы
Горит, когда принтер приостановлен.
3
Индикатор ошибки Не горит Нормальная работа – ошибок не возникало.
Мигает Возникла ошибка. Для получения дополнительной
информации посмотрите на ЖК-дисплей.
4
Световой индикатор
данных
Не горит Нормальная работа. Данные не получаются и не
обрабатываются.
Горит Принтер обрабатывает данные или печатает.
Получение данных не выполняется.
Быстро мигает Принтер получает данные или передает сведения
о состоянии в управляющий компьютер.
