153
Устранение неисправностей
Диагностика принтера
4/30/09 Xi4 Руководство пользователя P1009874-151
Самотестирование CANCEL (отмена)
Самотестирование CANCEL позволяет распечатать этикетку с конфигурацией (Рис.23).
Для запуска самотестирования CANCEL (отмена) выполните
следующие действия.
1. Выключите (O) принтер.
2. Нажмите и удерживайте нажатой клавишу CANCEL (отмена) при включении (I)
принтера. Уд е ржи в а й те нажатой клавишу
CANCEL (отмена), пока не погаснет
первый индикатор панели управления.

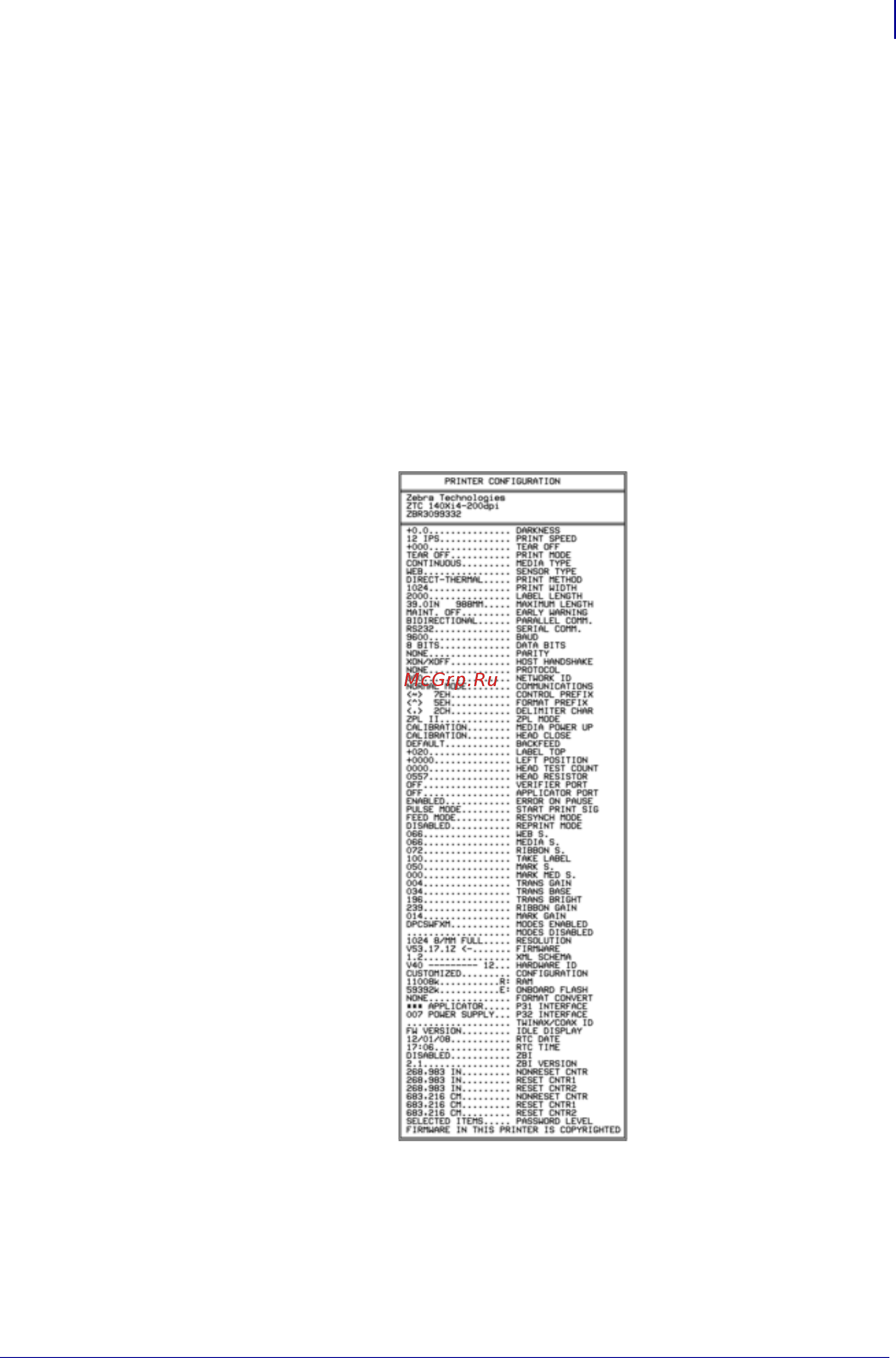

Печатается этикетка с конфигурацией принтера (Рис.23).
Рис. 23 • Образец этикетки с конфигурацией
