137
Устранение неисправностей
Сообщения об ошибках на ЖК-дисплее
4/30/09 Xi4 Руководство пользователя P1009874-151
Сообщения об ошибках на ЖК-дисплее
При возникновении ошибки на ЖК-дисплее отображаются сообщения. См. Таблицу 12
для получения описания ошибок, отображающихся на ЖК-дисплее, возможных причин
и рекомендуемых решений.

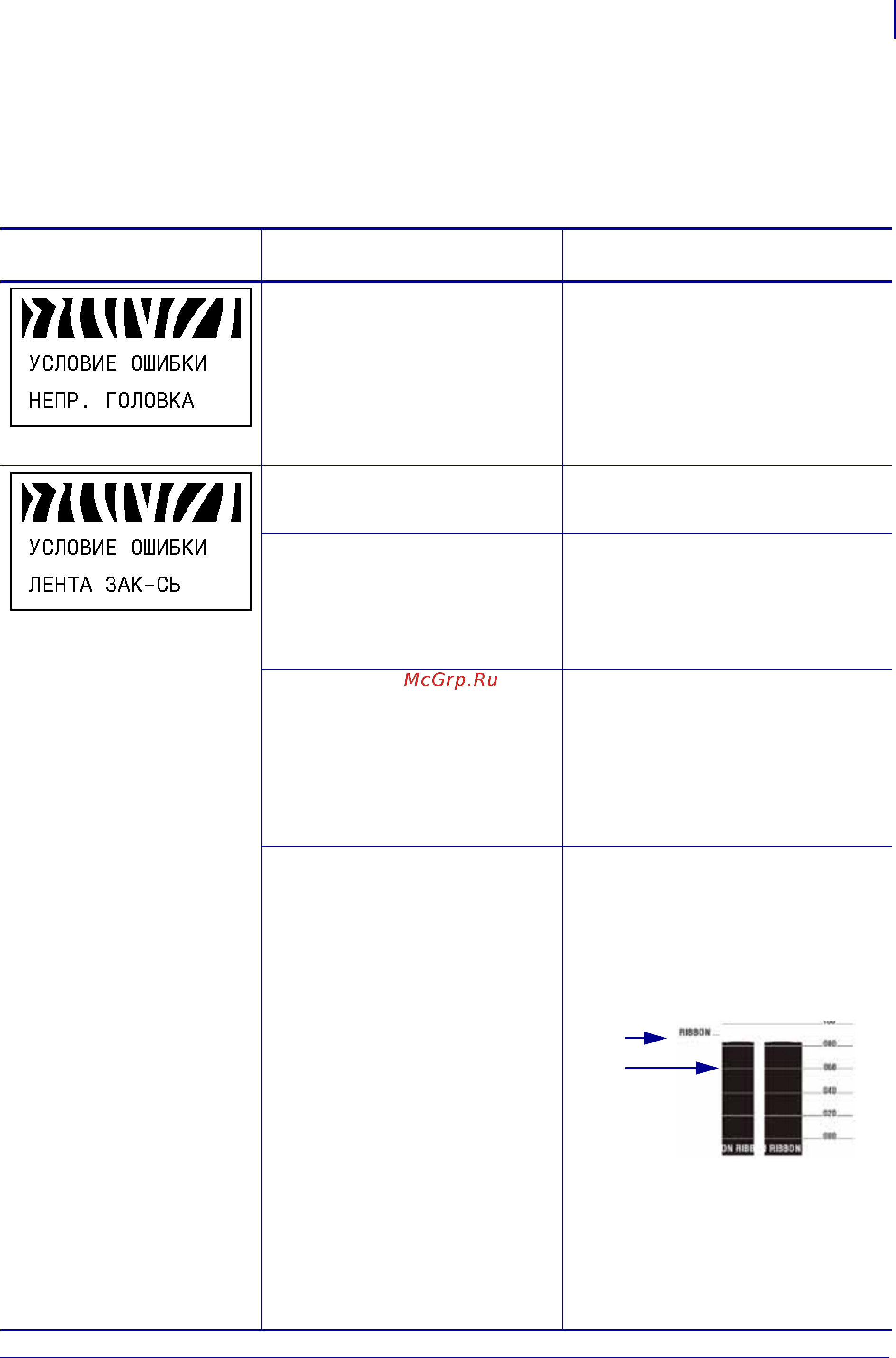

Таблица 12 • Сообщения об ошибках на ЖК-дисплее
ЖК-дисплей/
Состояние принтера
Возможная причина Рекомендуемое решение
Индикатор ОШИБКА мигает.
Печатающая головка заменена
на печатающую головку, которая
не является оригинальным
продуктом Zebra™.
Установите оригинальную
печатающую головку Zebra™.
Принтер останавливает
работу; индикатор ЛЕНТА
горит; индикатор ОШИБКА
мигает.
В режиме термопереноса лента
не установлена или установлена
неправильно.
Установите ленту правильно. См.
раздел Загрузка ленты на стр.68.
В режиме термопереноса датчик
ленты не определяет ленту.
1. Установите ленту правильно. См.
раздел Загрузка ленты на стр.68.
2. Выполните калибровку датчиков.
См. раздел Калибровка
чувствительности датчиков
носителя и ленты на стр.103.
В режиме термопереноса носитель
блокирует датчик ленты.
1. Загрузите носитель правильно.
См. раздел Режимы печати и
возможности принтера
на стр.36.
2. Выполните калибровку
датчиков. См. раздел Калибровка
чувствительности датчиков
носителя и ленты на стр.103.
В режиме термопереноса принтер
не определяет ленту, даже если
она загружена правильно.
1. Распечатайте профиль датчика.
См. раздел Профиль датчика
печати на стр.102. Вероятно,
пороговое значение вывода
ленты (
1) слишком велико, то
есть превышает черную область,
обозначающую границы
определения ленты (
2).
2. Откалибруйте датчики или
загрузите параметры принтера
по умолчанию. См. раздел
Калибровка чувствительности
датчиков носителя и ленты
на стр.103 или
. . .
на стр.87.
1
2
