103
Конфигурация
Стандартные параметры панели управления
4/13/09 Xi4 Руководство пользователя P1009874-151

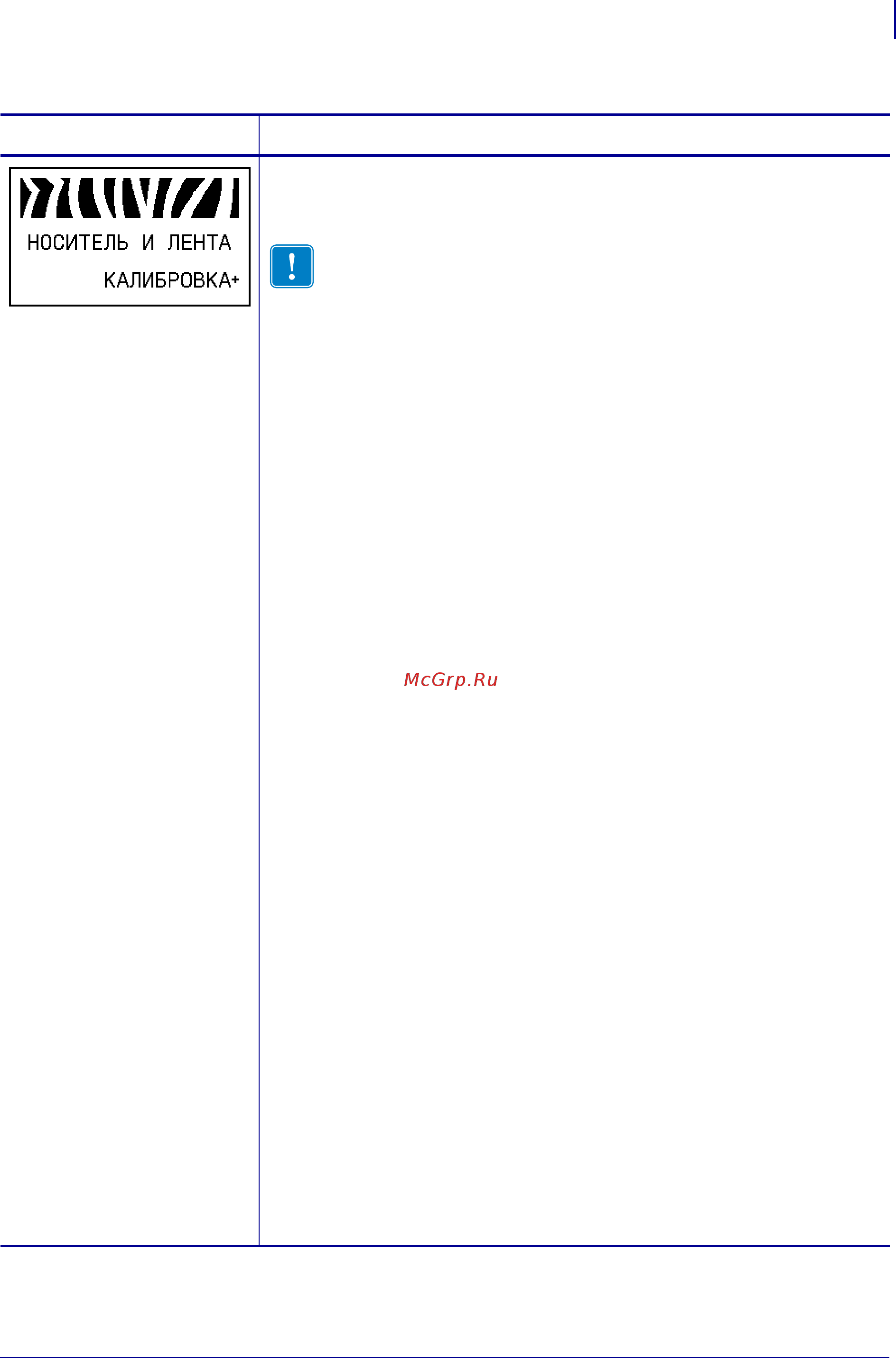

Калибровка чувствительности датчиков носителя и ленты
Эта процедура используется для регулировки чувствительности
датчиков носителя и ленты.
Важно • Выполните процедуру строго в соответствии с
описанием. Необходимо выполнять все действия, даже если
требуется регулировка одного датчика. При выполнении любого
действия этой процедуры можно нажать клавишу
MINUS
(
уменьшение) (-) для отмены процесса.
Чтобы выполнить калибровку датчиков носителя и ленты,
выполните следующие действия.
1. Нажмите клавишу PLUS (увеличение) (+) для запуска процедуры
калибровки.
Отображается приглашение
ЗАГР. ПОДЛОЖКУ.
2. Откройте печатающую головку.
3. Извлеките приблизительно 203 мм (8 дюймов) этикеток с подложки
и вставьте носитель в принтерe так, чтобы между датчиками
носителя находилась только подложка.
4. Оставьте печатающую головку открытой.
5. Нажмите клавишу PLUS (увеличениЕ) (+) для продолжения.
Отображается приглашение
СНИМИТЕ ЛЕНТУ.
6. Снимите ленту (если она используется).
7. Закройте печатающую головку.
8. Нажмите клавишу PLUS (увеличение) (+) для продолжения.
Отображается сообщение
КАЛИБРОВКА, ПОДОЖДИТЕ.
Принтер регулирует масштаб (усиление) сигналов, полученных от
датчиков носителя и ленты, на основании комбинации указанных
используемых носителя и ленты. В профиле датчика это обязательно
соответствует перемещению пика графика вверх или вниз для
оптимизации показателей в соответствии с областью применения.
По завершении калибровки отображается сообщение
ПЕРЕЗАГР. ВСЕ.
9. Откройте печатающую головку и вытяните носитель вперед так,
чтобы этикетка была расположена под датчиком носителя.
10. Заново установите ленту (если она используется).
11. Закройте печатающую головку.
12. Нажмите клавишу PLUS (увеличение) (+) для продолжения.
Принтер выполняет автоматическую калибровку. В процессе
калибровки принтер проверяет показатели для носителя и ленты
на основе новой установленной шкалы, определяет длину этикетки
и режим печати. Для просмотра новых показателей в новой шкале
распечатайте профиль датчика.
Таблица 9 • Параметры принтера (Лист 13 из 29)
Язык и параметр
Действие/описание
