Конфигурация
Стандартные параметры панели управления
102
P1009874-151 Xi4 Руководство пользователя 4/13/09

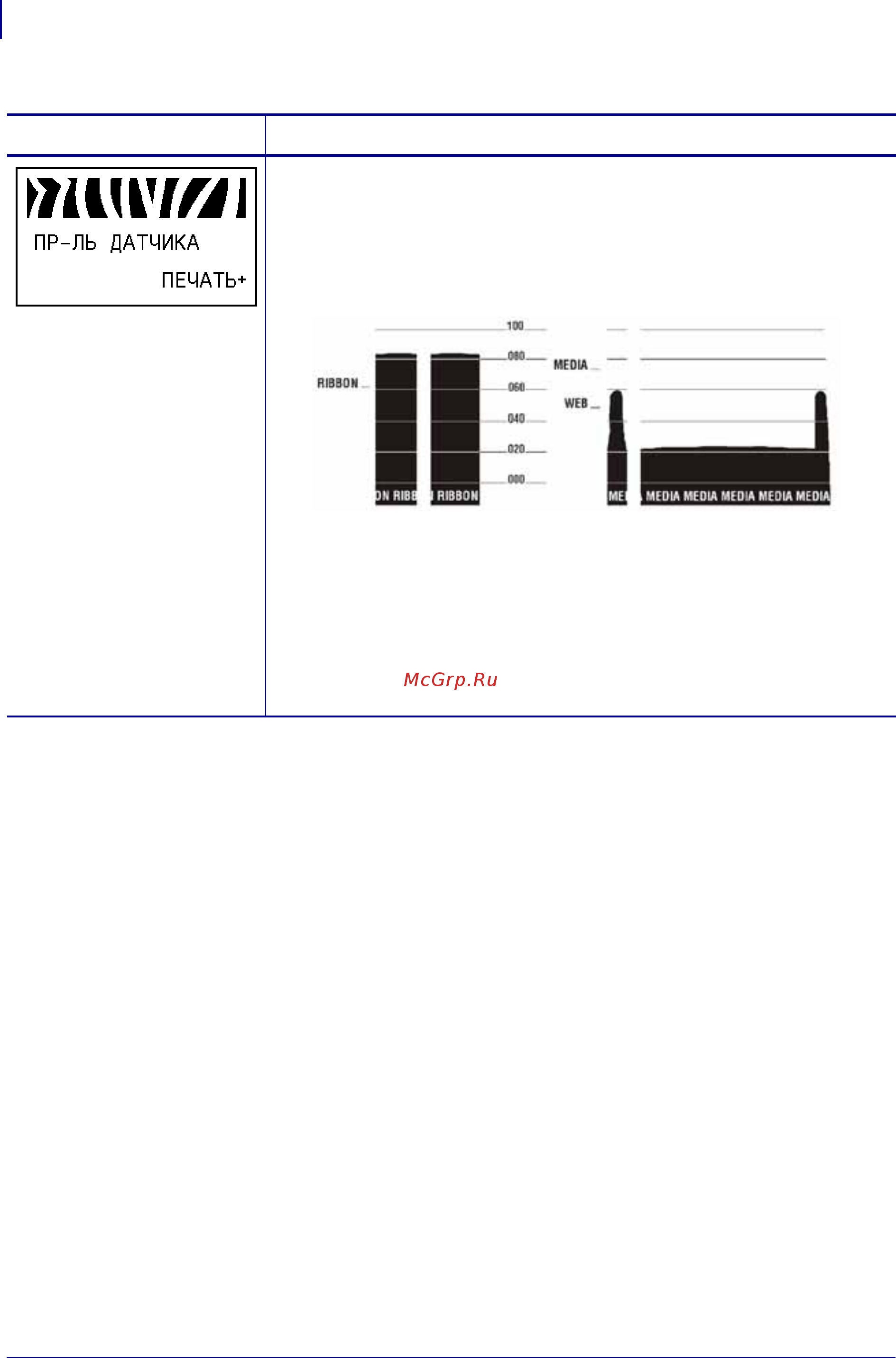

Профиль датчика печати
В профиле датчика показаны параметры датчика в сравнении с
фактическими показаниями датчика. Эту этикетку (которая фактически
занимает несколько этикеток или ярлыков) можно использовать для
поиска неисправностей печати. Интерпретацию результатов профиля
датчика см. в разделе Профиль датчика на стр.160.
Чтобы распечатать профиль датчика, выполните следующие
действия.
1. Нажмите клавишу PLUS (увеличение) (+) для запуска стандартной
процедуры калибровки и печати профиля датчика носителя.
2. Если необходимо отрегулировать чувствительность датчиков,
выполните процедуру Калибровка чувствительности датчиков
носителя и ленты на стр.103.
Таблица 9 • Параметры принтера (Лист 12 из 29)
Язык и параметр
Действие/описание
