101
Конфигурация
Стандартные параметры панели управления
4/13/09 Xi4 Руководство пользователя P1009874-151

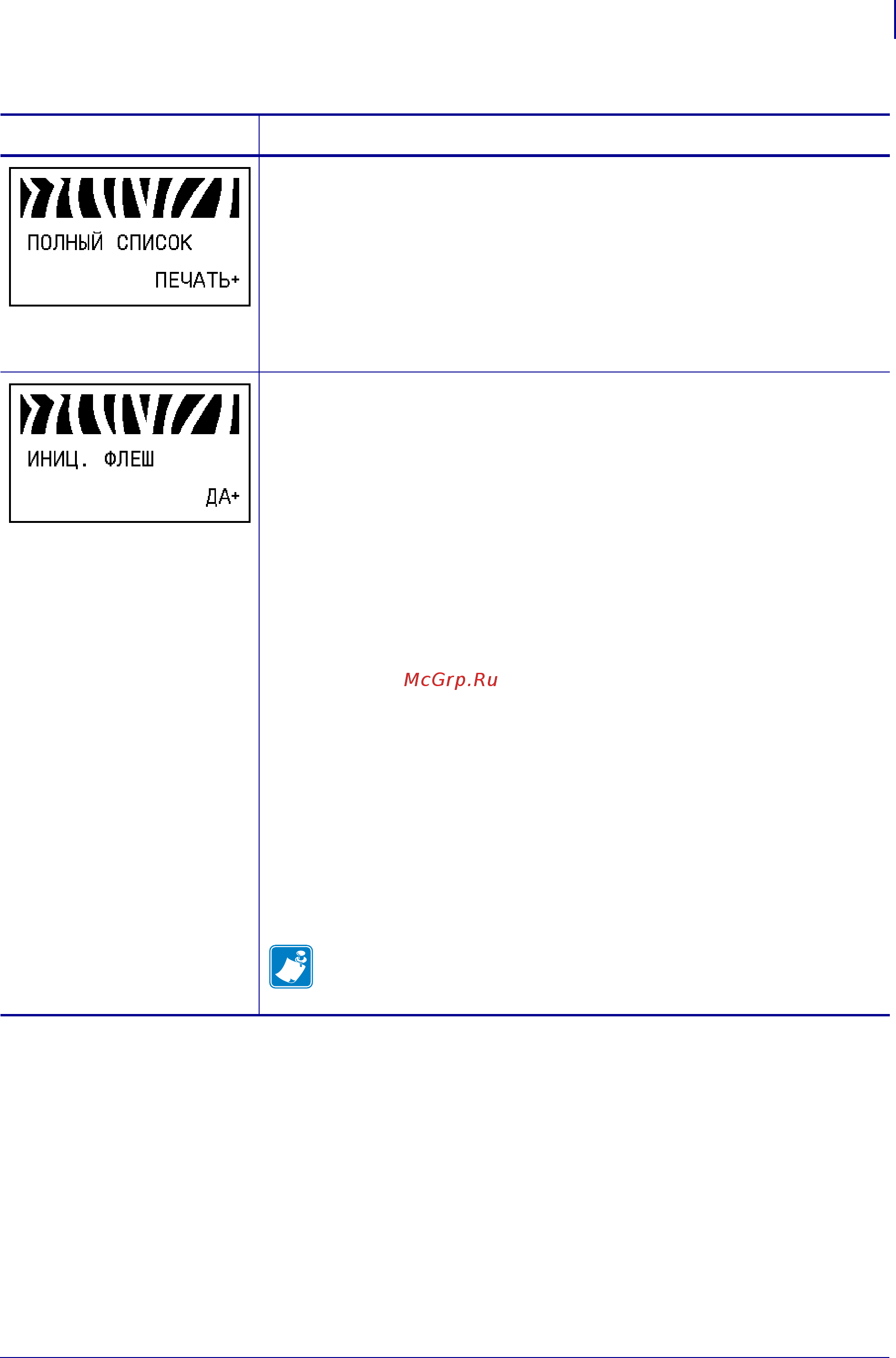

Полный список
Этот параметр позволяет распечатать этикетки со списками всех
доступных шрифтов, штрихкодов, изображений, форматов, а также с
описаниями текущей конфигурации принтера и с сетевой конфигурацией.
Чтобы распечатать этикетки с полным списком параметров,
выполните следующее.
1. Нажмите клавишу PLUS (увеличение) (+) для выбора значения
ПЕЧАТЬ.
Инициализация флэш-памяти
Эта возможность позволяет удалить все данные, сохраненные во
флэш-памяти.
Предупреждение • С ее помощью выполняется полная очистка
флэш-памяти.
Чтобы инициализировать флэш-память, выполните следующее.
1. Если появится приглашение к вводу пароля, введите пароль
принтера. Инструкции см. в разделе Изменение параметров,
защищенных паролем на стр.88.
На дисплее отображается сообщение
ИНИЦИАЛИЗАЦИЯ ФЛЭШ-
ПАМЯТИ?
2. Нажмите клавишу PLUS (увеличение) (+) для выбора значения ДА.
На дисплее отображается сообщение
ВЫ УВЕРЕНЫ?
3. Необходимо продолжить?
• Нажмите клавишу
MINUS (уменьшение) (-) для выбора
значения
НЕТ, отмены запроса и возврата к приглашению
ИНИЦИАЛИЗАЦИЯ ФЛЭШ-ПАМЯТИ.
• Нажмите клавишу
PLUS (увеличение) (+), чтобы выбрать
значение
ДА и начать инициализацию.
По завершении инициализации на дисплее панели управления
отображается сообщение
ИНИЦИАЛИЗАЦИЯ ЗАВЕРШЕНА.
Примечание • В зависимости от свободного пространства
во флэш-памяти продолжительность инициализации может
составлять до одной минуты.
Таблица 9 • Параметры принтера (Лист 11 из 29)
Язык и параметр
Действие/описание
