Конфигурация
Стандартные параметры панели управления
100
P1009874-151 Xi4 Руководство пользователя 4/13/09
Список штрихкодов
Этот параметр позволяет распечатать этикетку со списком доступных
впринтера штрихкодов. Штрихкоды могут храниться в ОЗУ или флэш-
памяти.
Чтобы распечатать список доступных штрихкодов, выполните
следующие действия.
1. Нажмите клавишу PLUS (увеличение) (+) для выбора
значения
ПЕЧАТЬ.
Список изображений
Этот параметр позволяет распечатать этикетку со списком доступных
изображений, которые хранятся в ОЗУ принтера, флэш-памяти или
дополнительной плате памяти.
Чтобы распечатать список доступных изображений, выполните
следующие действия.
1. Нажмите клавишу PLUS (увеличение) (+) для выбора
значения
ПЕЧАТЬ.
Список форматов
Этот параметр позволяет распечатать этикетку со списком доступных
форматов, которые хранятся в ОЗУ принтера, флэш-памяти или
дополнительной плате памяти.
Чтобы распечатать список доступных форматов, выполните
следующие действия.
1. Нажмите клавишу PLUS (увеличение) (+) для выбора
значения
ПЕЧАТЬ.
Список параметров
Этот параметр позволяет распечатать этикетку с конфигурацией
(см. рис.12 на стр.89), описывающей текущую конфигурацию
принтера.
Чтобы распечатать этикетку с конфигурацией, выполните
следующие действия.
1. Нажмите клавишу PLUS (увеличение) (+) для выбора
значения
ПЕЧАТЬ.
Список сетевых параметров
Этот параметр позволяет распечатать этикетку с сетевой конфигурацией
(см. рис.13 на стр.90) с описанием параметров установленного сервера
печати.
Чтобы распечатать этикетку с сетевой конфигурацией,
выполните следующие действия.
1. Нажмите клавишу PLUS (увеличение) (+) для выбора
значения
ПЕЧАТЬ.

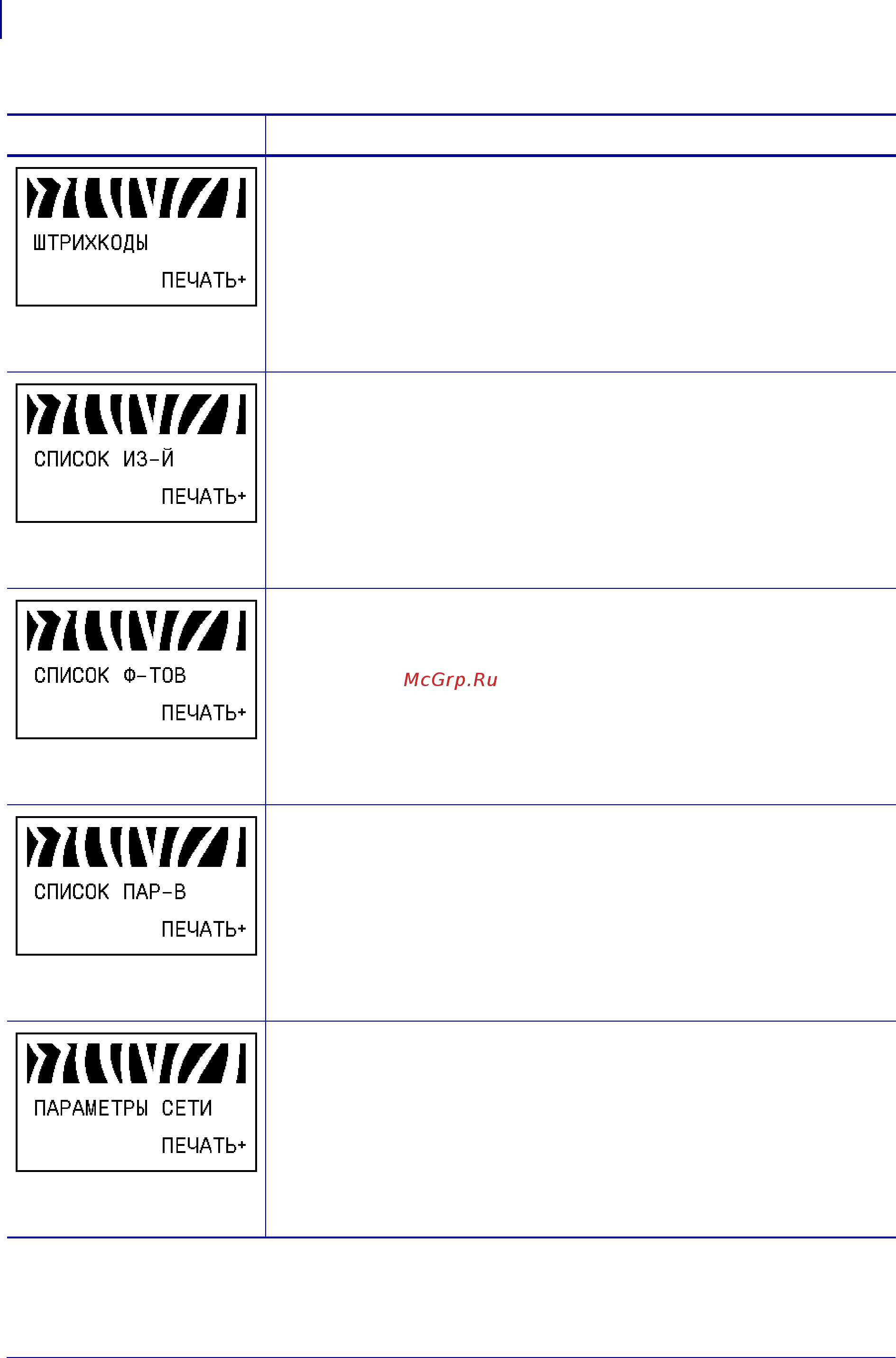

Таблица 9 • Параметры принтера (Лист 10 из 29)
Язык и параметр
Действие/описание
