Устранение неисправностей
Диагностика принтера
154
P1009874-151 Xi4 Руководство пользователя 4/30/09
Самотестирование PAUSE (пауза)
Эту процедуру самотестирования можно использовать для получения пробных
этикеток при выполнении регулировки механических узлов принтера или для выявления
неработающих элементов печатающей головки. На Рис.24 показан образец распечатки.
Для запуска самотестирования PAUSE (пауза) выполните
следующие действия.
1. Выключите (O) принтер.
2. Нажмите и удерживайте нажатой клавишу PAUSE (пауза) при включении питания
(
I) принтера. Уде р ж и в а й т е нажатой клавишу PAUSE (пауза), пока не погаснет
первый индикатор панели управления.
• Во время самотестирования при включении печатаются 15 этикеток с наименьшей
скоростью принтера, затем работа принтера автоматически приостанавливается.
При каждом нажатии клавиши
PAUSE (пауза) печатаются дополнительные
15 этикеток. На Рис.24 показан образец этикеток.

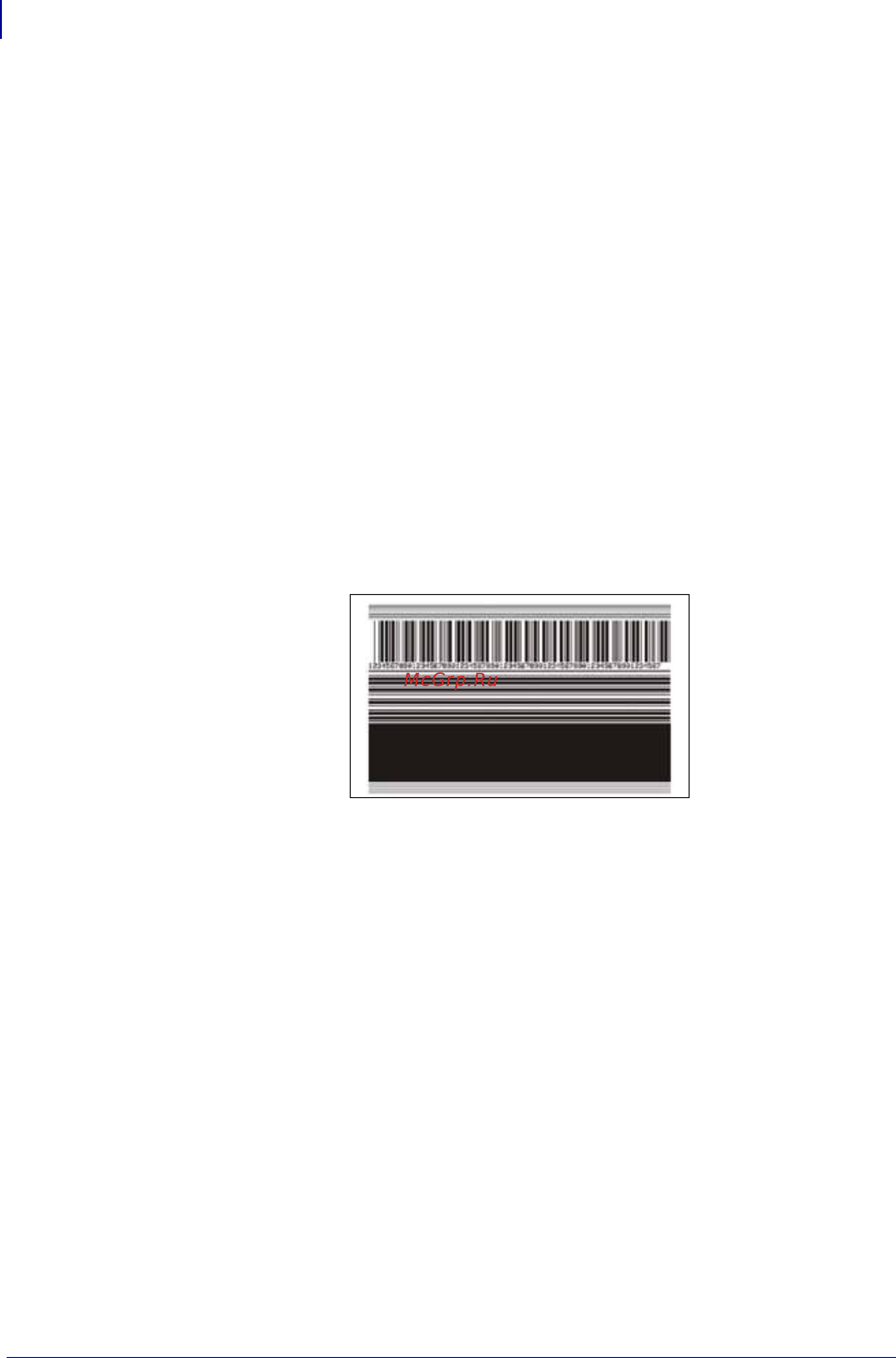

Рис. 24 • Этикетка тестирования PAUSE (пауза)
• Если работа принтера приостановлена, нажатие клавиши CANCEL (отмена)
позволяет изменить процедуру самотестирования. При каждом нажатии
клавиши
PAUSE (пауза) выполняется печать 15 этикеток со скоростью
152 мм (6 дюймов) в секунду.
• Если работа принтера приостановлена, повторное нажатие клавиши CANCEL
(отмена) позволяет изменить процедуру самотестирования во второй раз. При
каждом нажатии клавиши
PAUSE (пауза) печатается 50 этикеток с наименьшей
скоростью принтера.
• Если работа принтера приостановлена, повторное нажатие клавиши CANCEL
(отмена) позволяет изменить процедуру самотестирования в третий раз. При
каждом нажатии клавиши
PAUSE (пауза) выполняется печать 50 этикеток со
скоростью 152 мм (6 дюймов) в секунду.
• Если работа принтера приостановлена, повторное нажатие клавиши CANCEL
(отмена) позволяет изменить процедуру самотестирования в четвертый раз.
При каждом нажатии клавиши
PAUSE (пауза) печатается 15 этикеток с
максимальной скоростью принтера.
• Чтобы завершить процедуру самотестирования, в любое время нажмите
иудерживайте нажатой клавишу
CANCEL (отмена).
