Устранение неисправностей

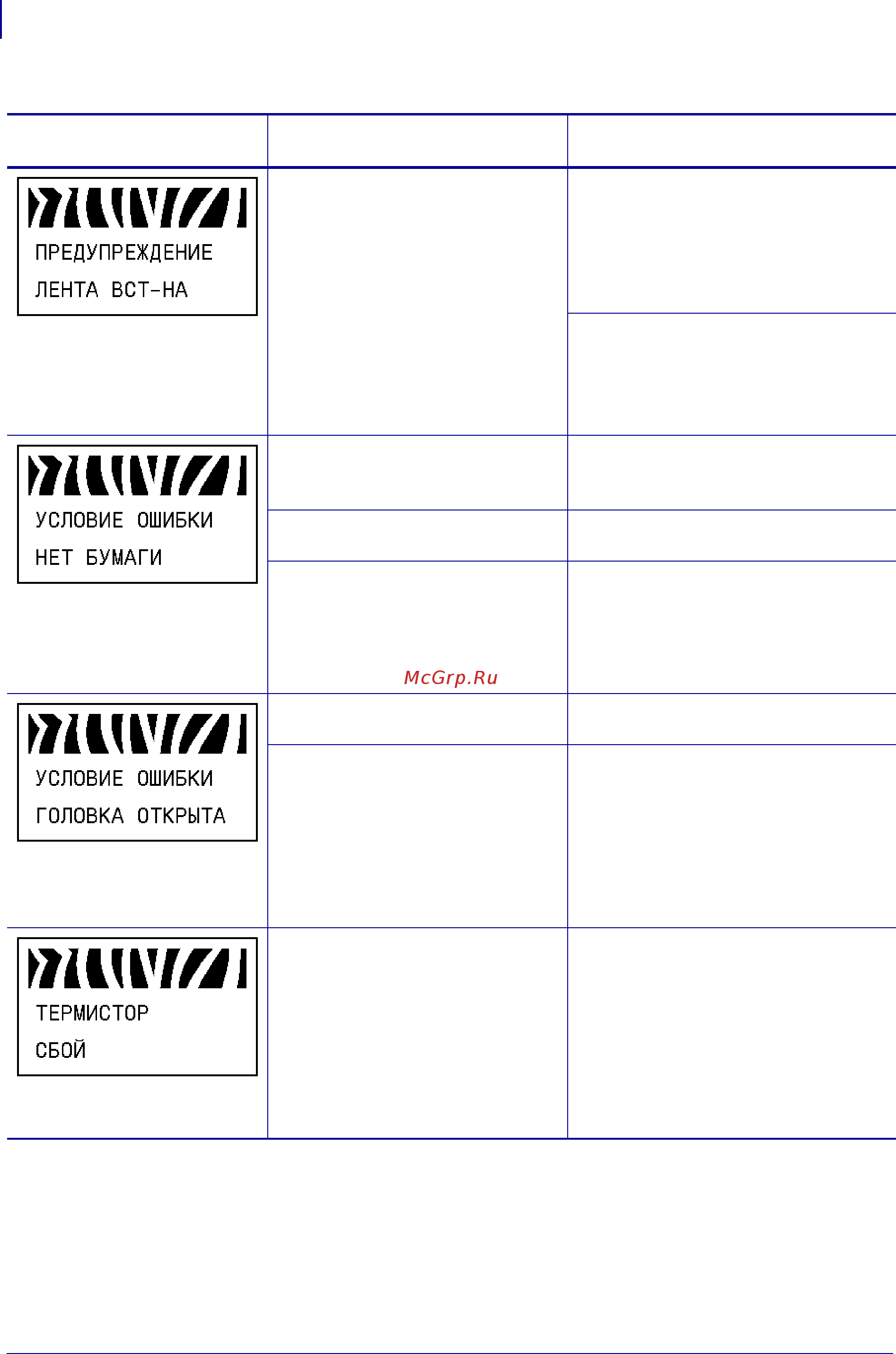

Сообщения об ошибках на ЖК-дисплее
138
P1009874-151 Xi4 Руководство пользователя 4/30/09
Индикатор ЛЕНТА горит;
индикатор ОШИБКА мигает.
Лента установлена, однако
принтер настроен на режим
прямой термопечати.
Лента не требуется при использовании
носителя для прямой термопечати.
Если используется носитель для
прямой термопечати, извлеките
ленту. Это сообщение об ошибке
не повлияет на печать.
Если используется носитель для
термопереноса, для которого
требуется лента, настройте принтер
врежим термопереноса. См
. раздел
Выбор способа печати на стр.94.
Принтер останавливает
работу, индикатор
НОСИТЕЛЬ горит; индикатор
ОШИБКА мигает.
Носитель не загружен или
загружен неправильно.
Загрузите носитель правильно.
См. раздел Режимы печати и
возможности принтера на стр.36.
Неправильно выровнен датчик
носителя.
Проверьте расположение
датчика носителя.
Принтер настроен на несплошной
носитель, однако загружен
сплошной носитель.
Загрузите носитель
подходящего
типа или восстановите в принтерe
текущий тип носителя и выполните
калибровку.
Принтер останавливает
работу; индикатор ОШИБКА
мигает.
Печатающая головка закрыта
не полностью.
Полностью закройте печатающую
головку.
Датчик открытия головки
работает неправильно.
Обратитесь к специалисту
по обслуживанию.
Индикатор ОШИБКА
мигает.
В печатающей головке
неисправен термистор.
Обратитесь к специалисту
по обслуживанию.
Таблица 12 • Сообщения об ошибках
на ЖК-дисплее (продолжение)
ЖК-дисплей/
Состояние принтера
Возможная причина Рекомендуемое решение
