Конфигурация
Стандартные параметры панели управления
94
P1009874-151 Xi4 Руководство пользователя 4/13/09

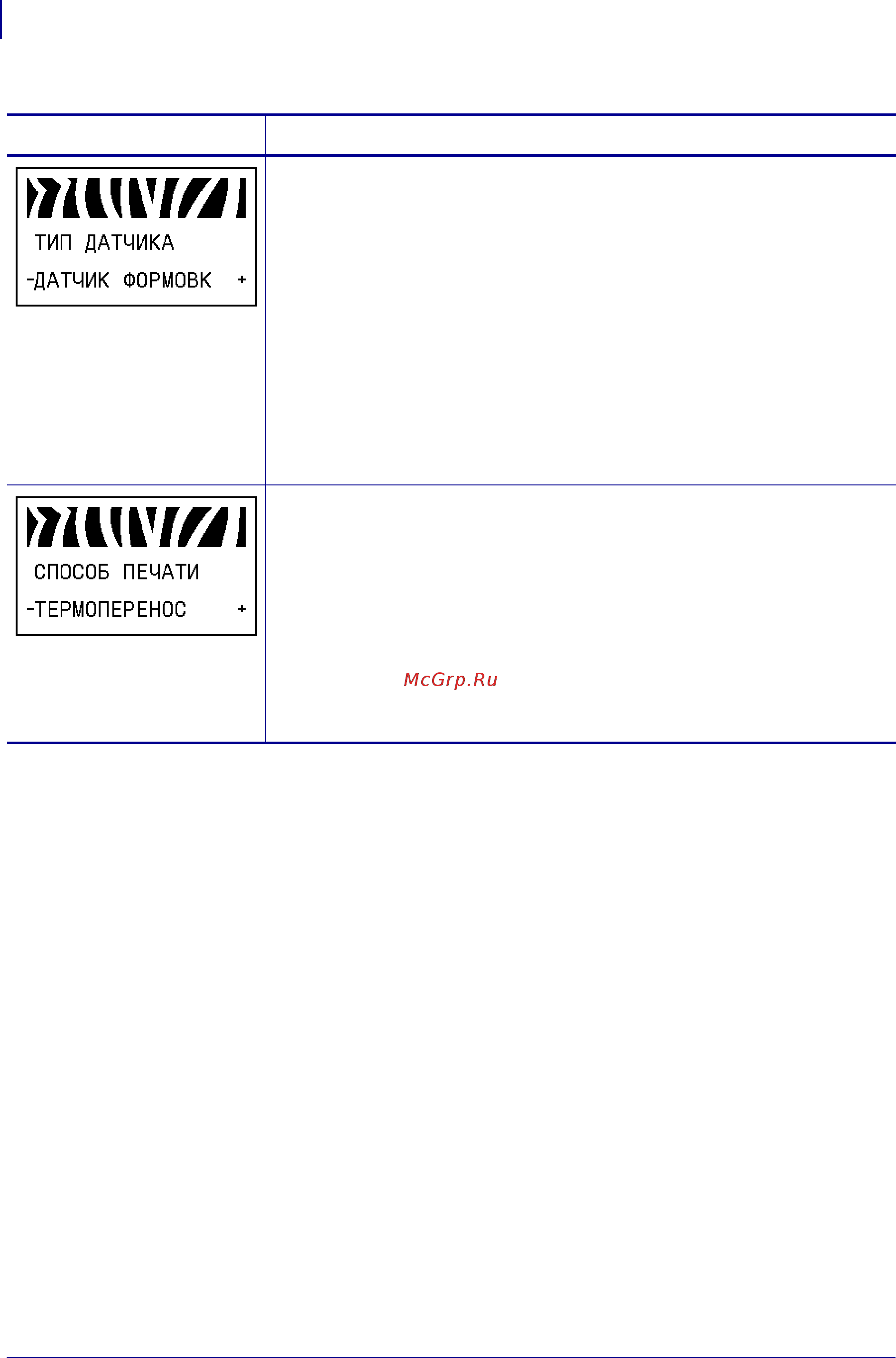

Уст а н овка типа датчика
Этот параметр настраивает принтер на использование носителя с
формовкой (промежуток/пространство между этикетками, засечка
или отверстие) для обозначения разделений между этикетками, или
носителя с черной отметкой, напечатанной на оборотной стороне.
Если на обратной стороне носителя нет черных меток для регистрации,
оставьте принтер со значением по умолчанию (С ФОРМОВКОЙ).
Значение по
умолчанию: С ФОРМОВКОЙ
Варианты: С ФОРМОВКОЙ, С ОТМЕТКОЙ
Для изменения значения выполните следующие действия.
1. Нажмите клавишу PLUS (увеличение) (+) или MINUS (уменьшение) (-)
для переключения параметров.
Выбор способа печати
Параметр способа печати настраивает принтер на используемый способ
печати: прямая термопечать (без ленты) или печать термопереносом
(со специальным носителем для термопереноса и лентой).
Значение по умолчанию: ТЕРМОПЕРЕНОС
Варианты: ТЕРМОПЕРЕНОС, ПРЯМАЯ ТЕРМОПЕЧАТЬ
Для изменения значения выполните следующие действия.
1. Нажмите клавишу PLUS (увеличение) (+) или MINUS (уменьшение) (-)
для прокрутки списка параметров.
Таблица 9 • Параметры принтера (Лист 4 из 29)
Язык и параметр
Действие/описание
