111 S530 Руководство по эксплуатации и обслуживанию

НАВЕСНОЕ ОБОРУДОВАНИЕ (ПРОДОЛЖЕНИЕ)

Установка и снятие навесного оборудования (система Bob-Tach с ручным управлением) (продолжение)

Установка (продолжение)

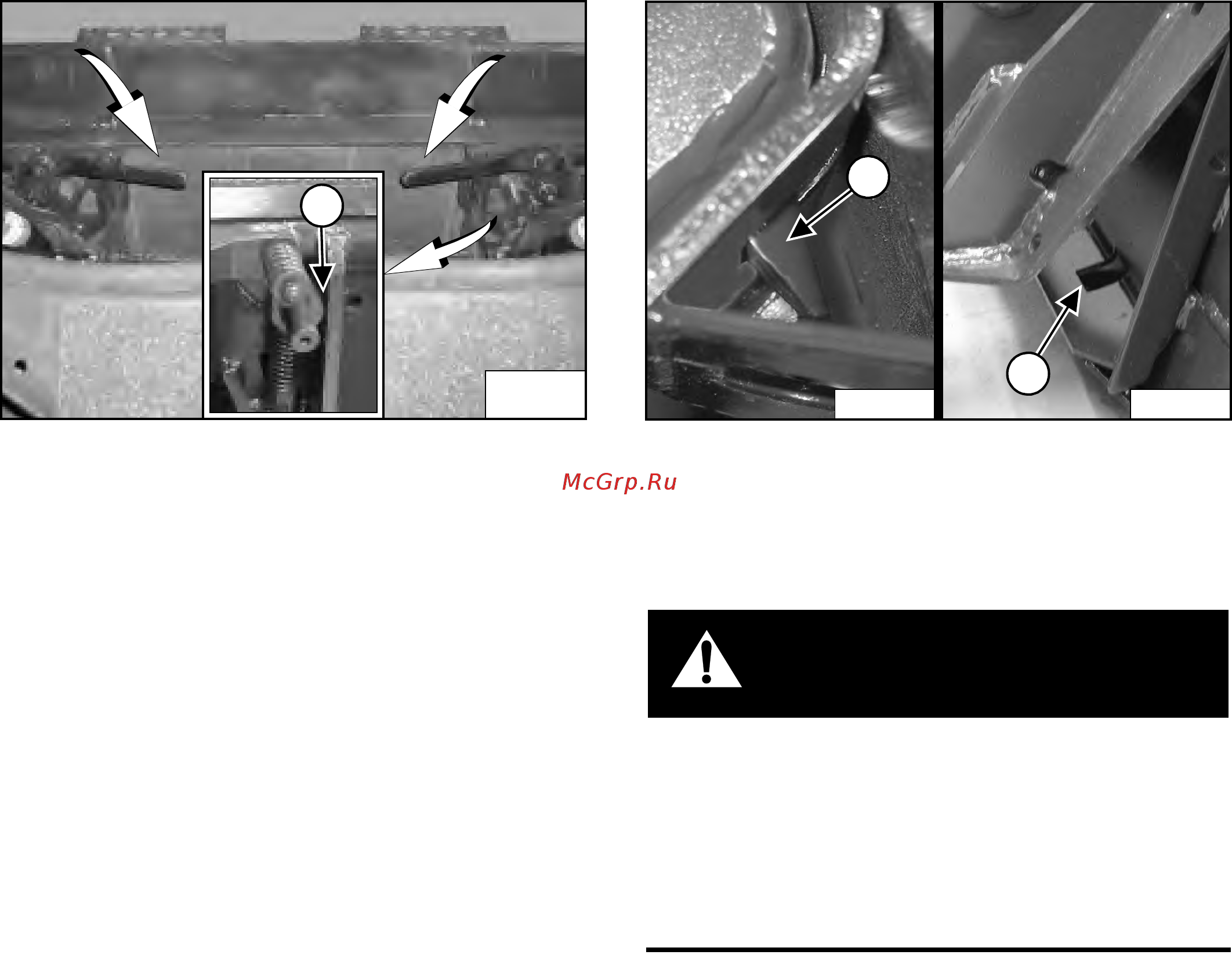

Рис.137

Продвигайте рычаги Bob-Tach, пока они полностью не

войдут в положение блокировки [Рис. 137] (клинья

замков полностью проходят через отверстия в

монтажной раме навесного оборудования).

В заблокированном положении оба рычага должны

соприкасаться с рамой, как показано на рисунке (1)

[

Рис. 137].

Если рычаги не переводятся в положение

блокировки, обратитесь к своему дилеру Bobcat.

Рис.138

Клинья замков (1) должны проходить через

отверстия (2) [Рис. 138] в монтажной раме ковша

(или другого навесного оборудования), надежно

соединяя ковш с системой Bob-Tach.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ

Клинья замков Bob-Tach должны пройти через

отверстия в монтажной раме навесного

оборудования. Рычаги должны быть полностью

опущены вниз и заблокированы. Ненадежно

закрепленные клинья могут привести к

отсоединению навесного оборудования.

W-2715-0208
