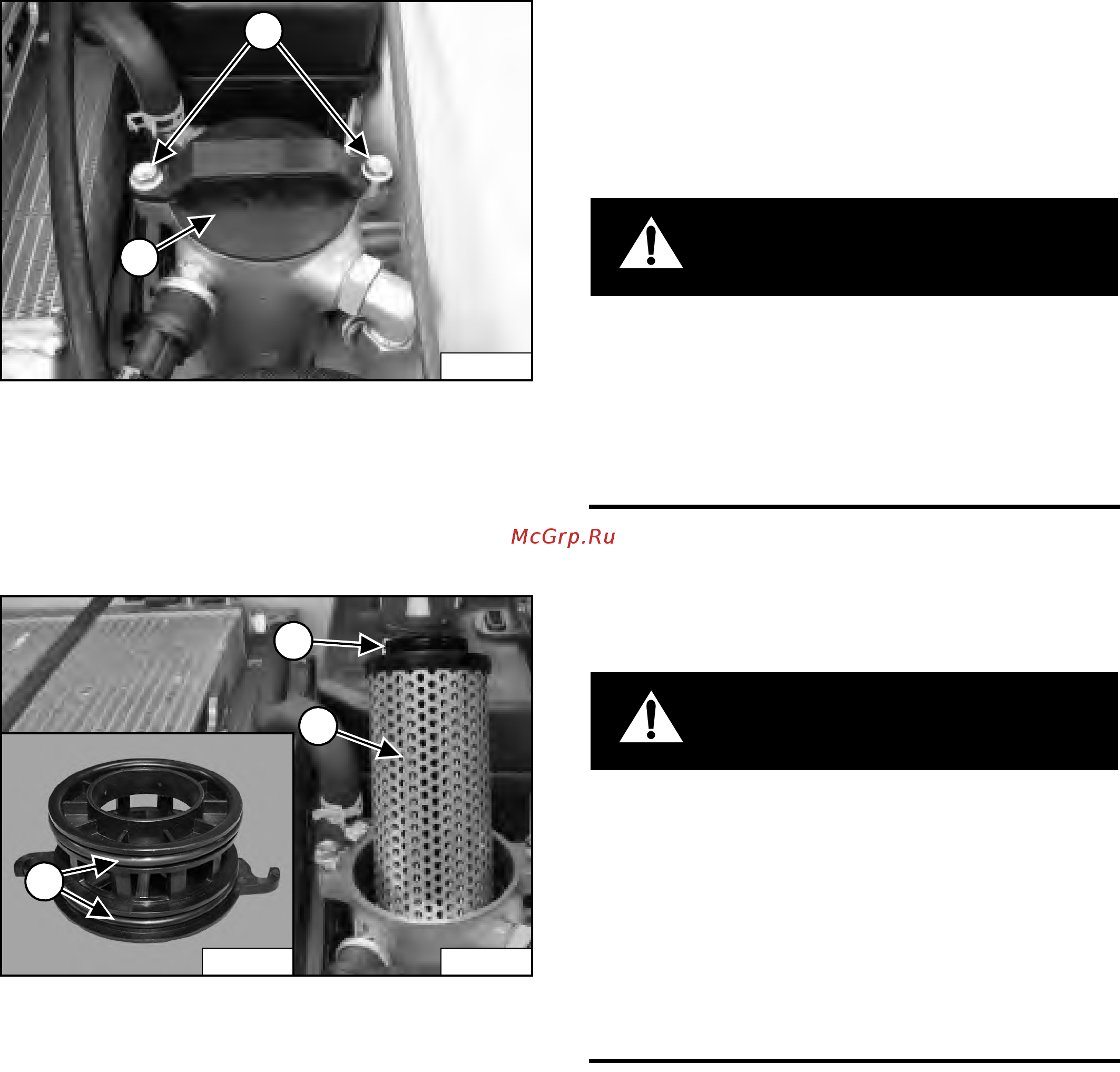

![Bobcat S530 [178/228] Предупреждение](/views2/1309596/page178/bgb2.png)
176 S530 Руководство по эксплуатации и обслуживанию
ГИДРАВЛИЧЕСКАЯ/ГИДРОСТАТИЧЕСКАЯ СИСТЕМА (ПРОДОЛЖЕНИЕ)
Снятие и замена масляного фильтра гидравлической/гидростатической систем
Интервал обслуживания см. в разделе ГРАФИК
ОБСЛУЖИВАНИЯ (См. ГРАФИК ОБСЛУЖИВАНИЯ на
стр.136).
Выключите двигатель, откройте заднюю крышку и
снимите заднюю решетку (См. ЗАДНЯЯ РЕШЕТКА на
стр.152).
Очистите верхнюю часть корпуса фильтра.

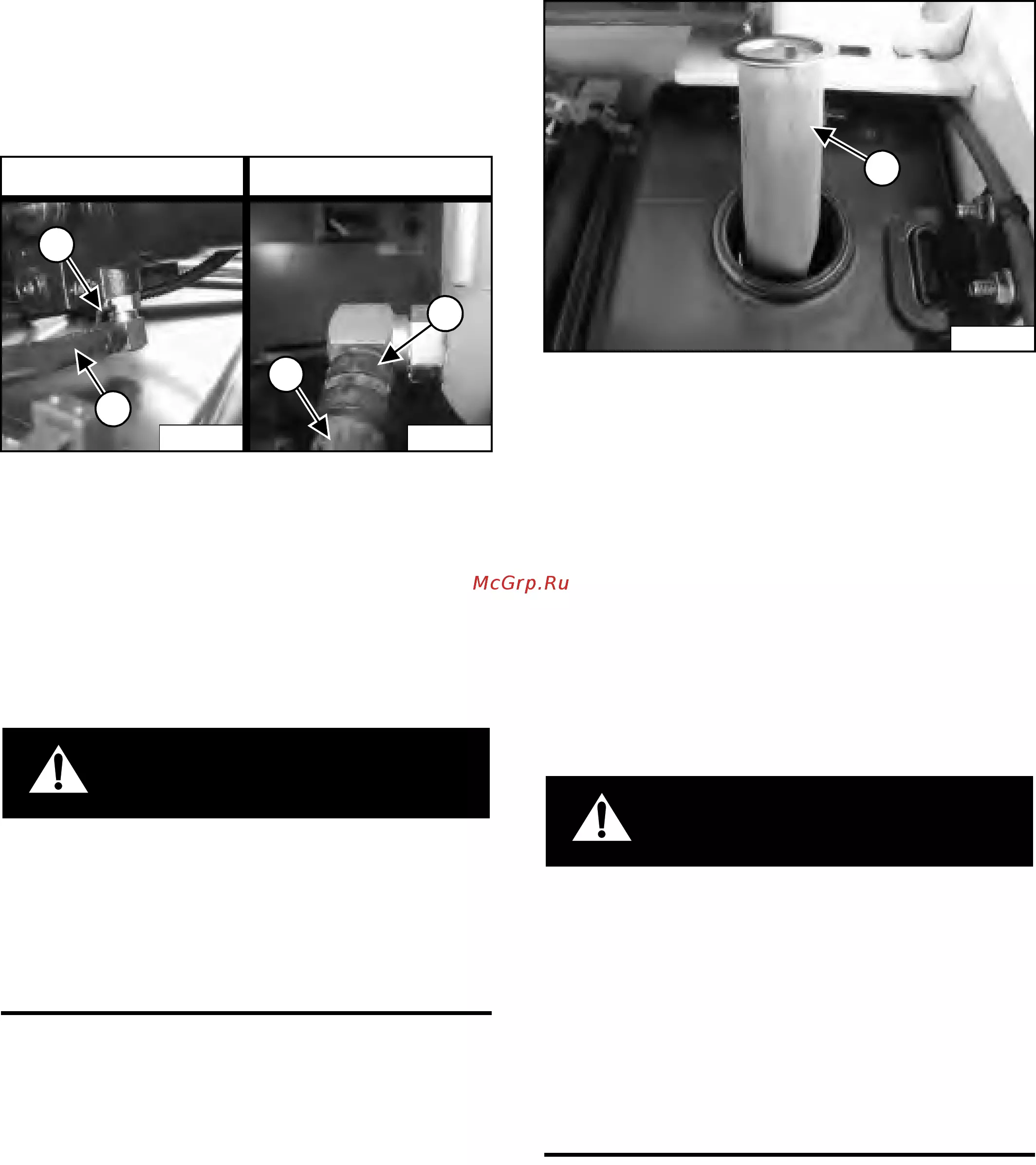

Рис.250
Ослабьте болты (1) и поверните крышку фильтра (2)
[Рис.250]
против часовой стрелки до тех пор, пока
она не освободит болты.
Медленно поднимите крышку фильтра с корпуса
рукой.
Рис.251
Выньте фильтр (2) [Рис. 251] и удалите его в отходы.
Смажьте уплотнительное кольцо круглого сечения (1)
[Рис.251] на новом фильтре чистым маслом.
Установите новый фильтр и убедитесь в том, что он
прочно закреплен в
корпусе.
Выньте уплотнительные кольца круглого сечения
крышки фильтра (3) [Рис. 251] и удалите их в отходы.
Установите новые уплотнительные кольца круглого
сечения крышки фильтра и смажьте их чистым маслом.
ПРИМЕЧАНИЕ. Уплотнительные кольца круглого
сечения крышки фильтра имеют
разный размер. Проследите за тем,
чтобы каждое уплотнительное
кольцо круглого сечения было
установлено на свое место.
Установите крышку
фильтра и поверните ее по
часовой стрелки для зацепления с болтами
[Рис.250]. Поочередно затяните болты, чтобы
равномерно притянуть крышку. Затяните болты
моментом 27 – 41Н•м (20 – 30 фунт силы-фут).
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ
Всегда убирайте разлитое топливо или масло. Не
допускайте присутствия источников тепла,
пламени, искр или зажженных сигарет рядом с
маслом или топливом. Неосторожная работа с
горючими веществами может привести к взрыву
или пожару.
W-2103-0508
Установите заднюю решетку и закройте заднюю
крышку.
Запустите двигатель и приведите в действие
элементы управления гидравликой погрузчика.
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ
Дизельное топливо или гидравлическая жидкость
под давлением могут попасть на кожу или в глаза,
что может стать причиной серьезной травмы или
смерти. Утечка жидкости под давлением может
быть незаметна визуально. Для обнаружения
утечек воспользуйтесь куском картона или
дерева. Не работайте без перчаток. Надевайте
защитные очки. При попадании жидкости на
кожу
или в глаза обращайтесь к врачу, который может
оказать помощь при подобных травмах.
W-2072-RU-0909
Выключите двигатель и убедитесь в отсутствии
утечек масла через масляный фильтр.
Проверьте уровень масла в резервуаре и при
необходимости доведите его до требуемого
(См. Проверка уровня и доливка жидкости на стр. 173).
P109054
2
1
P109073A
P109072A
3
1
2
