![Bobcat S530 [17/228] Предупреждение](/views2/1309596/page17/bg11.png)
15 S530 Руководство по эксплуатации и обслуживанию
ФУНКЦИИ, ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА И НАВЕСНОЕ ОБОРУДОВАНИЕ (ПРОДОЛЖЕНИЕ)
Комплект специальных приспособлений
ПРЕДУПРЕЖДЕНИЕ
ОСТОРОЖНО! ОПАСНО ДЛЯ ЖИЗНИ!
При работе некоторых видов навесного
оборудования в передний, верхний или задний
проемы кабины могут попадать летящие объекты
и мусор. Установите комплект специальных
приспособлений, чтобы обеспечить
дополнительную защиту оператора при работе
подобных типов навесного оборудования.

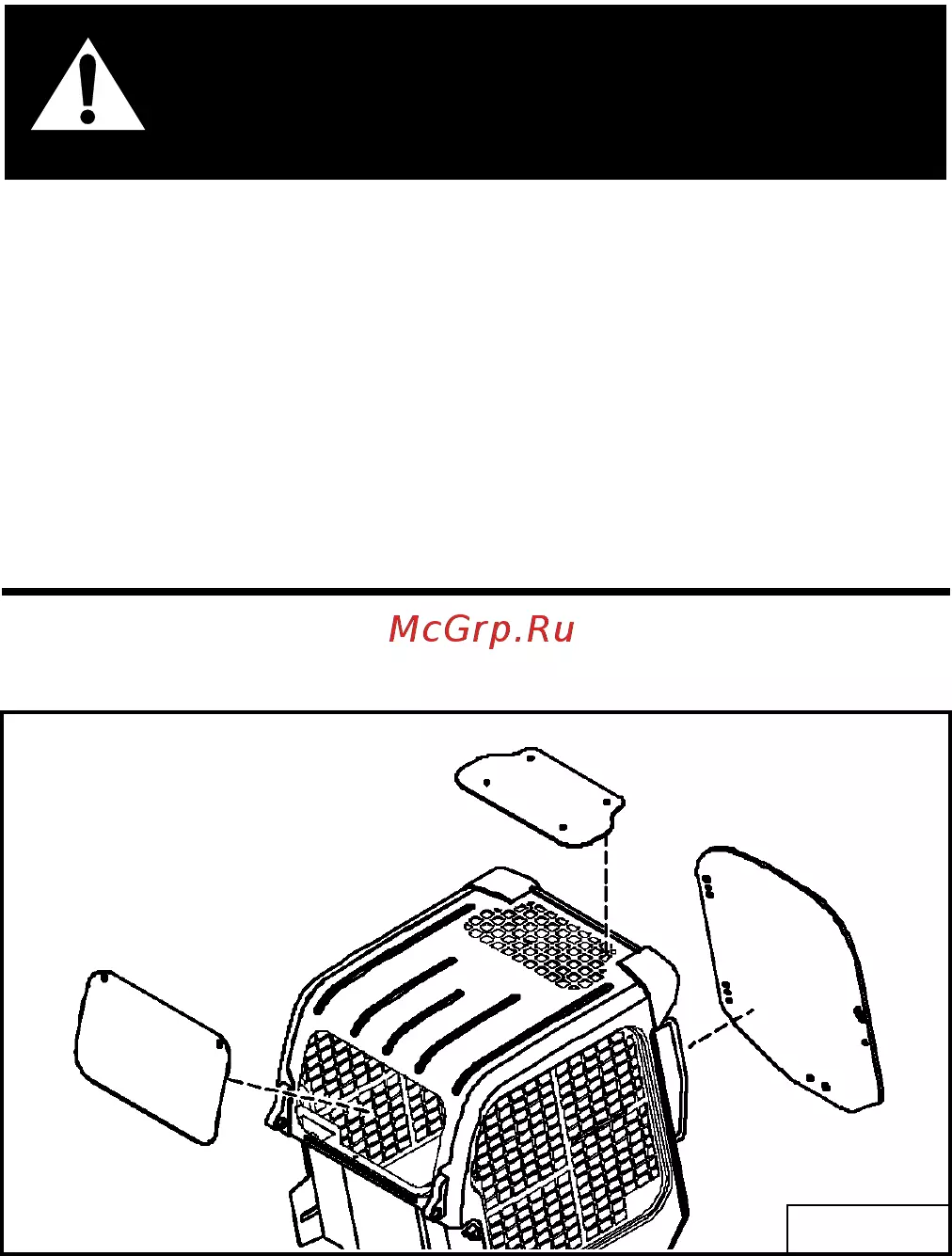

W-2737-0508
Рис.5
Предназначен для защиты от попадания обломков
материала в кабину при проведении отдельных
видов работ. Комплект включает в себя переднюю
дверь из поликарбоната толщиной 12,7 мм (0,5
дюйма) и заднее окно из поликарбоната [Рис.5].
Верхнее окно из поликарбоната (стандартная
комплектация) должно быть установлено для защиты
от попадания обломков материала в кабину при
проведении отдельных
видов работ.
За справками о наличии таких комплектов для
определенных моделей погрузчиков обращайтесь к
дилеру Bobcat.
Осмотр и обслуживание комплекта специальных
приспособлений
• Убедитесь в отсутствии трещин и повреждений.
При необходимости замените.
• Ополосните водой для удаления песка.
• Мойте мягкими моющими средствами и теплой
водой.
• Используйте губку или мягкую ткань. Тщательно
промойте водой и
насухо вытрите чистой мягкой
тканью или скребком с резиновой насадкой.
• Не используйте абразивных и сильнощелочных
чистящих средств.
• Для очистки не применяйте металлические ножи и
скребки.
NA1026
