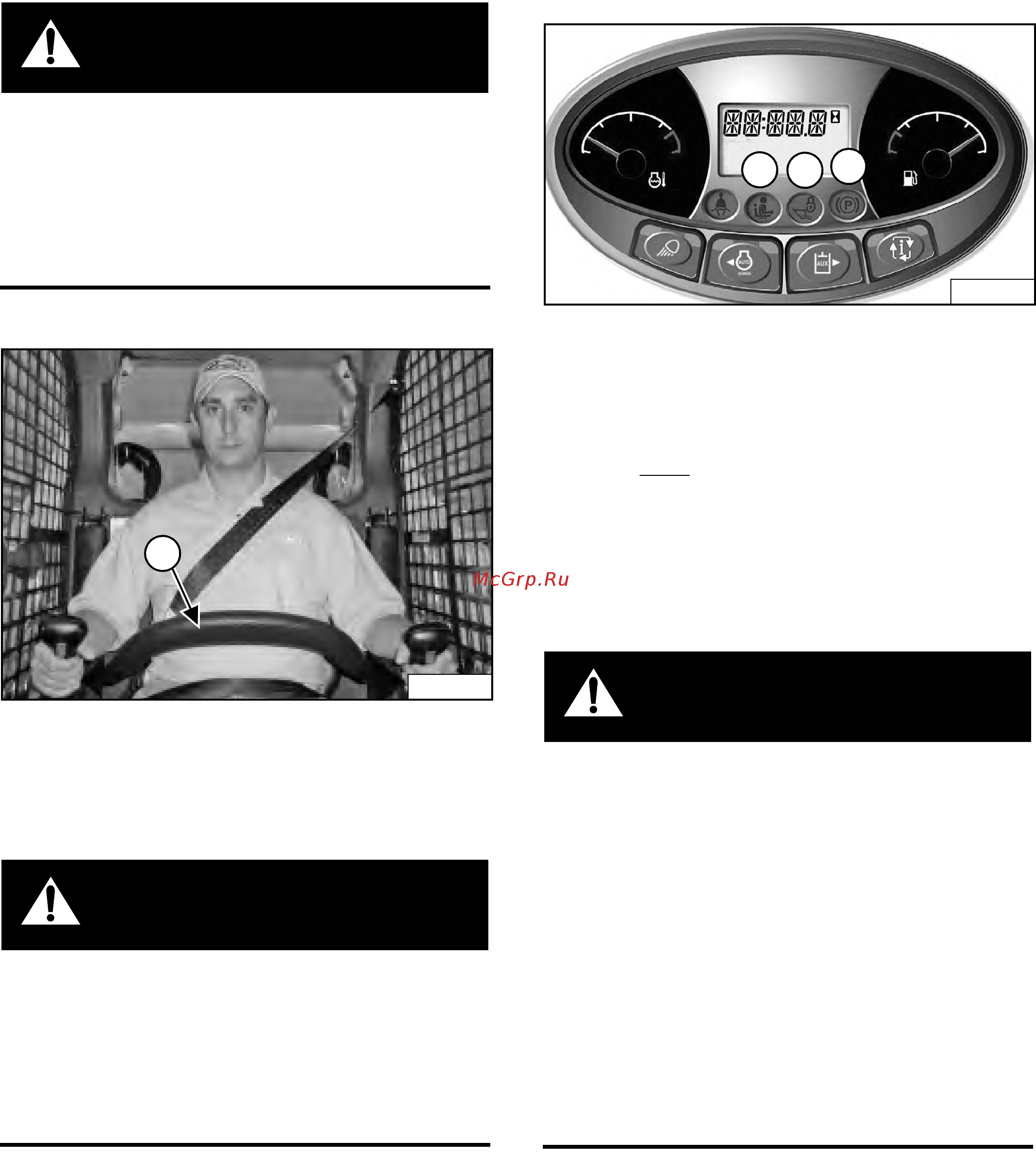

![Bobcat S530 [63/228] Предупреждение](/views2/1309596/page63/bg3f.png)
61 S530 Руководство по эксплуатации и обслуживанию
СИСТЕМОЙ БЛОКИРОВКИ УПРАВЛЕНИЯ BOBCAT (BICS™)
Описание
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ
Система блокировки управления Bobcat (BICS)
должна отключить функции подъема, наклона и
тяги привода. Если этого не происходит,
свяжитесь с дилером для проведения ремонта.
НЕ ВНОСИТЕ ИЗМЕНЕНИЙ в конструкцию
системы.
W-2151-1111
Рис.34
Система блокировки управления Bobcat (BICS™)
состоит из подвижного защитного ограждения
сиденья с подлокотниками (1) [Рис.34]. Оператор
может менять положение рамы безопасности.
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ
При работе на машине:
• Ремень безопасности должен быть правильно
закреплен.
• Рама безопасности должна быть опущена.
• Держите ноги на педалях управления или на
подножках, а руки – на рычагах.
W-2261-0909
Чтобы система BICS™ разблокировала функции
подъема стрелы, наклона ковша, доп. гидравлики и
привода тяги, оператор должен находиться на месте
оператора, а рама безопасности должна быть
полностью опущена. При работе на погрузчике
ремень безопасности должен был постоянно
пристегнут.
Порядок работы
Рис.35
Работу на машине можно начинать, если все три
индикатора (1, 2 и 3) [Рис.35] на левой приборной
панели
не горят.
Функции подъема, наклона, доп. гидравлики и
движения могут
выполняться только при опущенной
раме безопасности, запущенном двигателе, нажатой
кнопке PRESS TO OPERATE LOADER (ВКЛЮЧЕНИЕ
ПОГРУЗЧИКА) и выключенном стояночном тормозе.
При подъеме рамы безопасности функции стрелы,
ковша, доп. гидравлики и тяги привода отключаются.
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ
Перед выходом из кабины:
• Опустите стрелу и ровно поставьте навесное
оборудование на землю.
• Выключите двигатель.
• Включите стояночный тормоз.
• Поднимите раму безопасности.
• Переместите рукоятки ручного управления в
НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ/ПОЛОЖЕНИЕ
БЛОКИРОВКИ, чтобы убедиться, что функции
подъема, наклона и движения выключены.
Когда рама безопасности поднята, она должна
отключать
эти функции. Обратитесь к дилеру
Bobcat для проведения обслуживания, если
элементы управления не отключают эти функции.
W-2463-1110
P-90674A
1
NA3172
2
3
1
