85 S530 Руководство по эксплуатации и обслуживанию
ОРГАНЫ УПРАВЛЕНИЯ ГИДРАВЛИКОЙ (ПРОДОЛЖЕНИЕ)
Джойстики – режим управления «H»

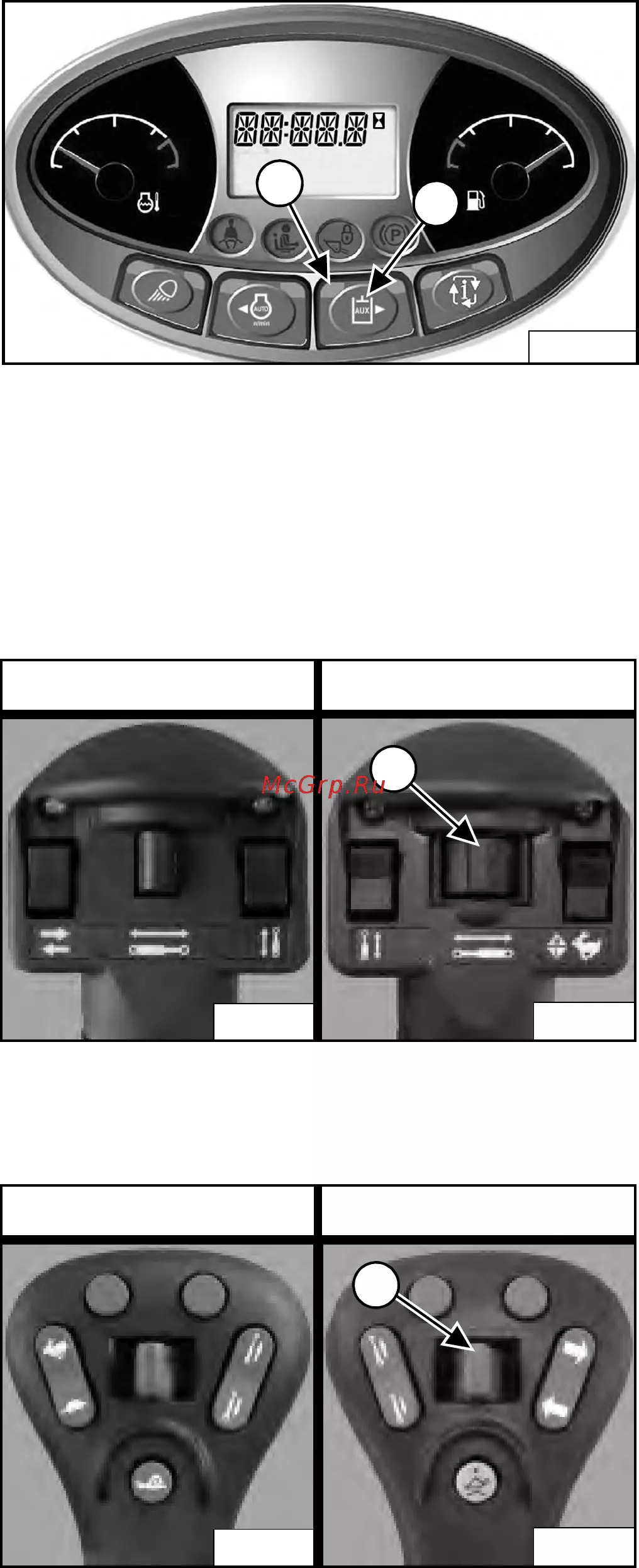

Рис.82
Управление стрелой (левый джойстик)
Передвиньте джойстик от себя (1) [Рис.82] для
поднятия стрелы.
Передвиньте джойстик к себе (2) [Рис.82] для
опускания стрелы.
Плавающее положение стрелы (левый и правый
джойстики)
Нажмите и удерживайте кнопку FLOAT
(ПЛАВАЮЩЕЕ ПОЛОЖЕНИЕ)(3), пока джойстики
находятся в нейтральном положении.
Передвиньте левый джойстик
в положение
«стрела опущена»(2) [Рис. 82], после чего
отпустите кнопку.
Для выключения нажмите кнопку FLOAT
(ПЛАВАЮЩЕЕ ПОЛОЖЕНИЕ)(3) еще раз или
передвиньте левый джойстик в положение
«стрела поднята»(1) [Рис.82].
Плавающее положение стрелы применяется при
разравнивании рыхлого грунта или песка при
движении задним ходом.
Рис.83
Управление наклоном ковша (правый джойстик)
Передвиньте джойстик к себе
(1) [Рис.83] для
наклона ковша назад.
Передвиньте джойстик от себя (2) [Рис.83] для
наклона ковша вперед.
Гидравлическая система позиционирования
ковша
Функция гидравлической системы позиционирования
ковша заключается в удержании ковша
приблизительно под тем же углом, под которым
поднята стрела.
Рис.84
Нажмите кнопку BUCKET POSITIONING
(ПОЗИЦИОНИРОВАНИЕ КОВША)(1) [Рис.84] на
левой панели для включения функции
позиционирования ковша. Загорается
подсветка
янтарного цвета переключателя. Затем нажмите на
нижнюю часть переключателя для выключения.
Янтарная подсветка гаснет.
Система позиционирования ковша функционирует
только при подъеме ковша вверх.
NA1681
2
1
NA3052
3
NA1681
21
NA3052
NA3092
1
