Bobcat S530 — руководство по эксплуатации погрузчика: управление и маневрирование [71/228]
Превью страниц
Страница 71 /
228
![Bobcat S530 [71/228] Предупреждение](/views2/1309596/page71/bg47.png)

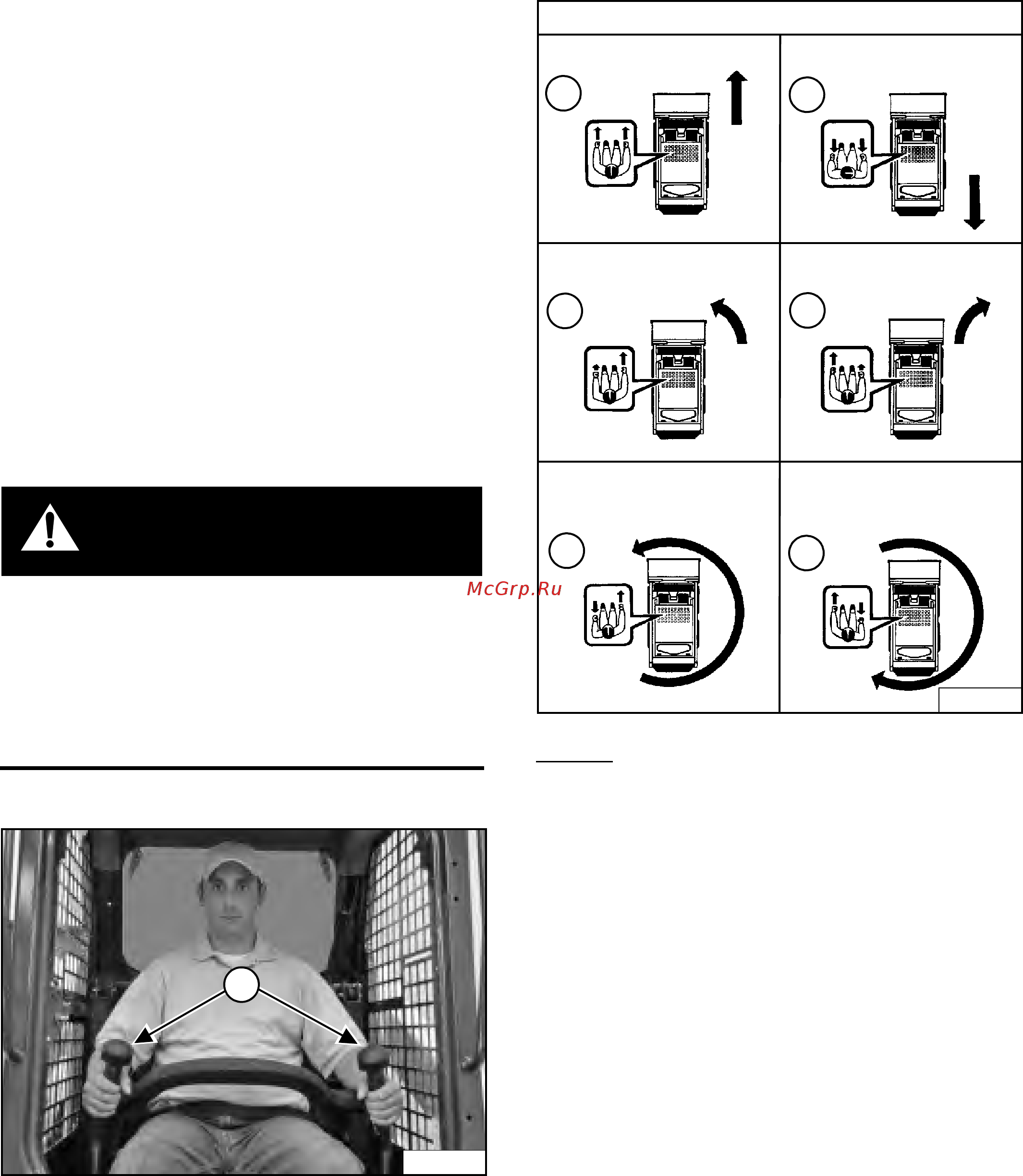

69 S530 Руководство по эксплуатации и обслуживанию
ВОЖДЕНИЕ ПОГРУЗЧИКА И МАНЕВРИРОВАНИЕ
Имеющиеся комплектации элементов управления
Погрузчик имеет четыре варианта комплектации
элементов управления:
• Органы управления в стандартном исполнении –
вождение и маневрирование осуществляются с
помощью двух рычагов управления движением.
• Расширенное управление (ACS) (спецзаказ) –
вождение и маневрирование осуществляются с
помощью двух рычагов управления движением.
• Система ручного управления (AHC) (спецзаказ) –
вождение и маневрирование осуществляются
с
помощью двух рычагов управления движением.
• Управление с помощью джойстиков (спецзаказ):
(Режим «ISO») левый джойстик управляет
движением и маневрированием.
(Режим «H») левый и правый джойстики
управляют функциями движения и
маневрирования правых и левых колес.
Порядок работы (стандартная комплектация и
системы ACS и AHC)
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ
При работе на машине:
• Ремень безопасности должен быть правильно
закреплен.
• Рама безопасности должна быть опущена.
• Держите ноги на педалях управления или на
подножках, а руки – на рычагах.
W-2261-0909
Рис.56
Рычаги управления движением (1) [Рис.56]
расположены впереди сиденья с левой и с правой
стороны.
Перемещайте рычаги плавно. Избегайте резких
троганий с места и остановок.
Рис.57
Функции
рычага управления (движение и
маневрирование) [Рис.57]:
1. Движение вперед – передвиньте оба рычага
вперед.
2. Движение назад – Передвиньте оба рычага
назад.
3. Поворот влево – Передвиньте правый рычаг
вперед дальше, чем левый.
4. Поворот вправо – Передвиньте левый рычаг
вперед дальше, чем правый.
5. Разворот влево – Передвиньте левый рычаг
назад, а правый вперед.
6. Разворот вправо – Передвиньте правый
рычаг
назад, а левый вперед.
P-85456A
1
NA3097
ВПЕРЕД НАЗАД
ПОВОРОТ ВЛЕВО ПОВОРОТ ВПРАВО
РАЗВОРОТ ВЛЕВО
РАЗВОРОТ ВПРАВО
1
2
3
4
5
6
Стандартное управление, ACS и AHC.
