62 S530 Руководство по эксплуатации и обслуживанию
СИСТЕМА БЛОКИРОВКИ (РАМА БЕЗОПАСНОСТИ)
Описание

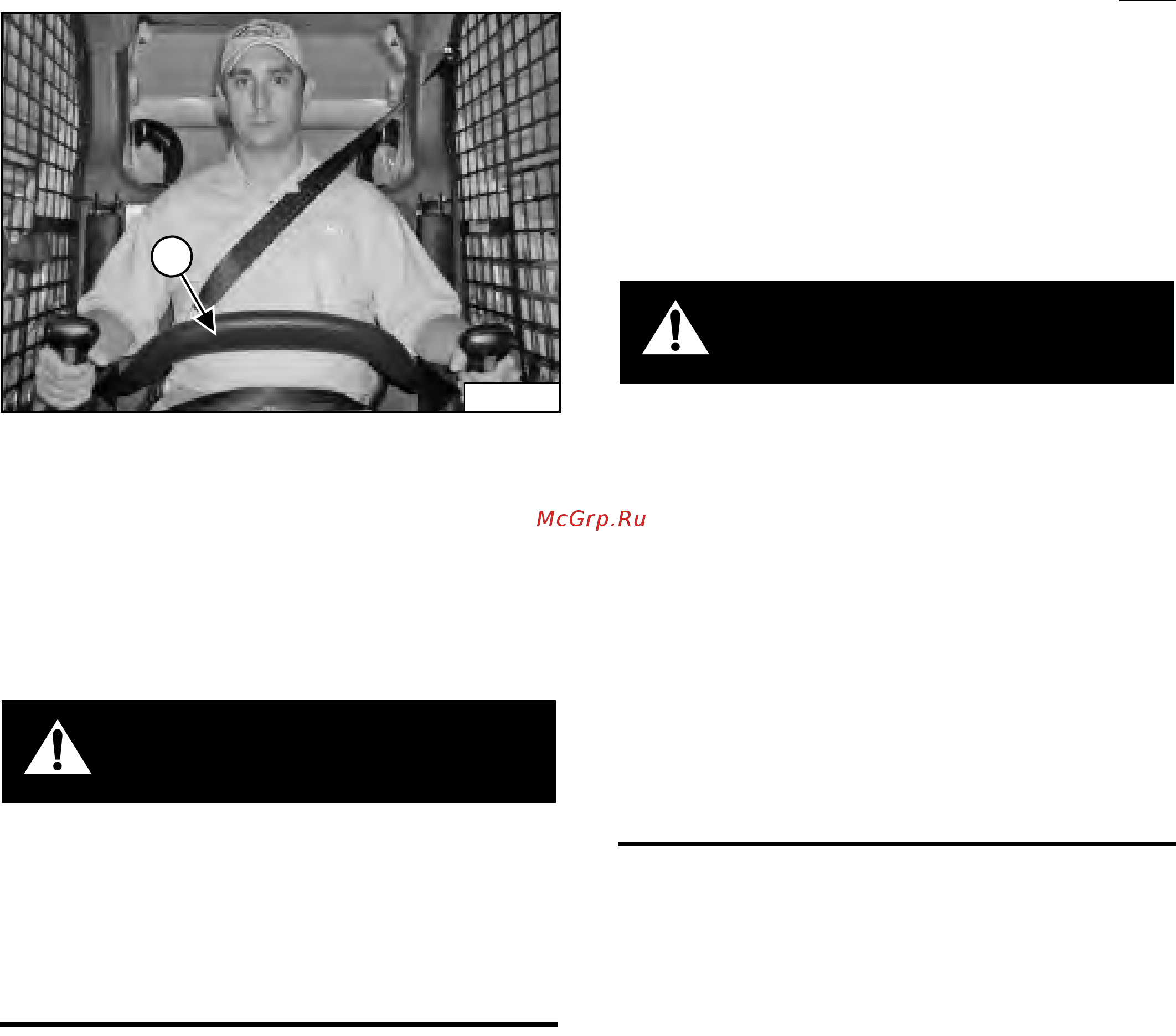

Рис.36
Система блокировки (рама безопасности) состоит из
подвижного защитного ограждения сиденья с
подлокотниками (1) [Рис.36].
Оператор может менять положение рамы
безопасности. Рама безопасности в нижнем
положении помогает оператору удерживаться на
сиденье.
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ
При работе на машине:
• Ремень безопасности должен быть правильно
закреплен.
• Рама безопасности должна быть опущена.
• Держите ноги на педалях управления или на
подножках, а руки – на рычагах.
W-2261-0909
Порядок работы
Функции подъема, наклона и движения могут
выполняться только при опущенной раме
безопасности, запущенном двигателе, нажатой
кнопке PRESS TO OPERATE LOADER (включение
погрузчика) и выключенном стояночном тормозе.
Когда рама безопасности поднята, функции подъема
стрелы, наклона ковша и движения отключаются, и
обе педали (при наличии) при возврате в
нейтральное положение блокируются.
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ
Перед выходом из кабины:
• Опустите стрелу и ровно поставьте навесное
оборудование на землю.
• Выключите двигатель.
• Включите стояночный тормоз.
• Поднимите раму безопасности.
• Переместите рукоятки ручного управления в
НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ/ПОЛОЖЕНИЕ
БЛОКИРОВКИ, чтобы убедиться, что функции
подъема, наклона и движения выключены.
Когда рама безопасности поднята, она должна
отключать
эти функции. Обратитесь к дилеру
Bobcat для проведения обслуживания, если
элементы управления не отключают эти функции.
W-2463-1110
P-90674A
