44 S530 Руководство по эксплуатации и обслуживанию

ОПИСАНИЕ ПРИБОРНОЙ ПАНЕЛИ (ПРОДОЛЖЕНИЕ)

Левая панель

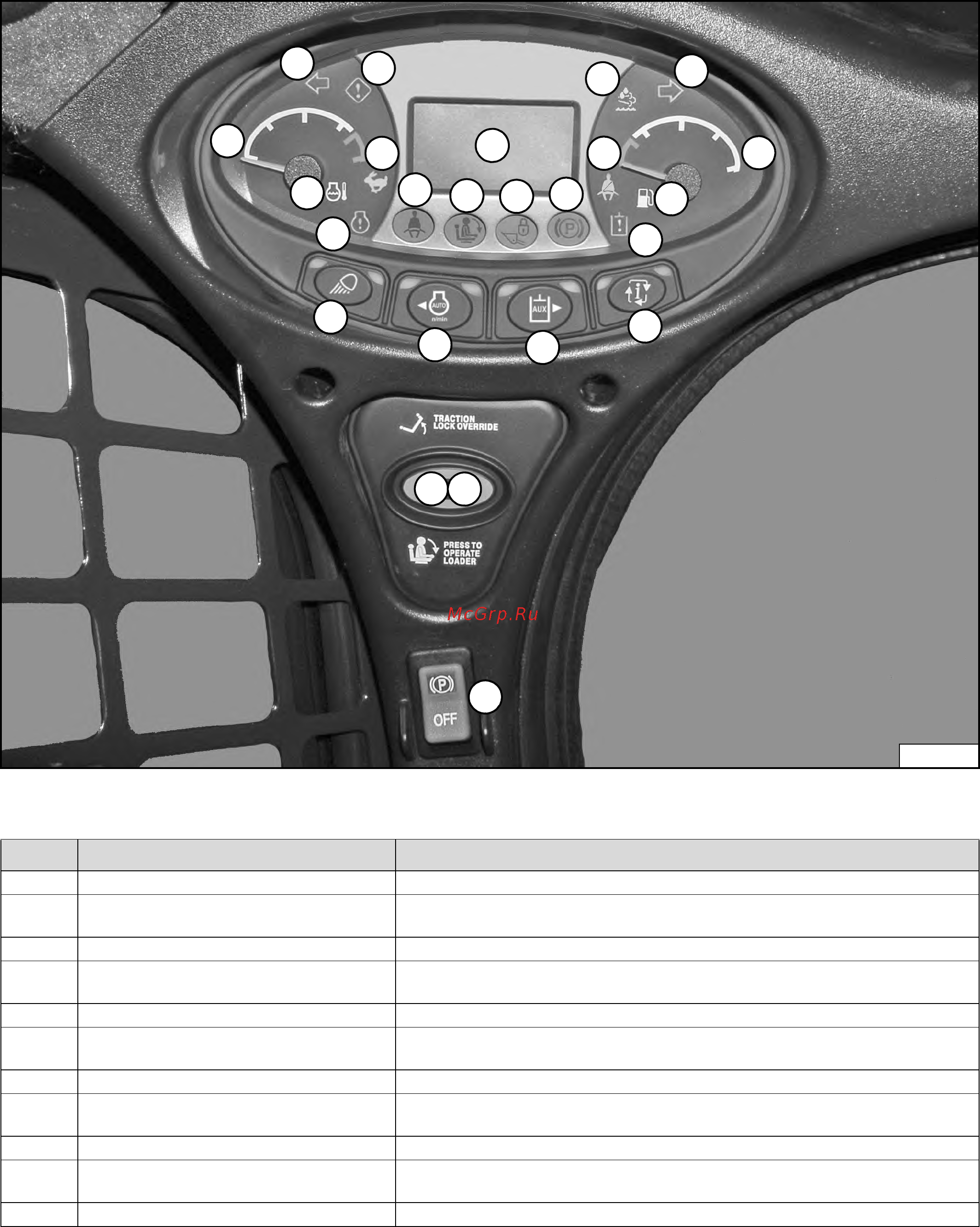

Рис.12

Левая панель [Рис. 12] одинакова для всех машин независимо от дополнительных и вспомогательных устройств.

ПОЗ. ОПИСАНИЕ НАЗНАЧЕНИЕ/ДЕЙСТВИЕ

1 УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ Показывает температуру охлаждающей жидкости двигателя.

УКАЗАТЕЛЬ ЛЕВОГО ПОВОРОТА

(спецзаказ)

Обозначает, что указатели левого поворота включены.

3 ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ Неисправность одной из функций машины. (См. служебные коды*).

ДВУХПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ

СКОРОСТЕЙ (спецзаказ)

Выбрана высокая скорость.

5 НЕИСПРАВНОСТЬ ДВИГАТЕЛЯ Сбой или неисправность двигателя. (См. служебные коды*).

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ ДВИГАТЕЛЯ

Высокая

температура охлаждающей жидкости двигателя или сбой датчика.

7 ДИСПЛЕЙ Отображает информацию. (См. «Дисплей» в настоящем руководстве.)

8 РЕМЕНЬ БЕЗОПАСНОСТИ

Предупреждает оператора о необходимости пристегнуть ремень безопасности.

Действует в течение 45 секунд.

9 SEAT BAR (РАМА БЕЗОПАСНОСТИ) Индикатор загорается, если рама безопасности поднята.

КЛАПАН ПОДЪЕМА СТРЕЛ И НАКЛОНА

КОВША

Индикатор включается при блокировке функций подъема и наклона.

СТОЯНОЧНЫЙ ТОРМОЗ Индикатор включается при блокировке передвижения погрузчика.

P-90726G
