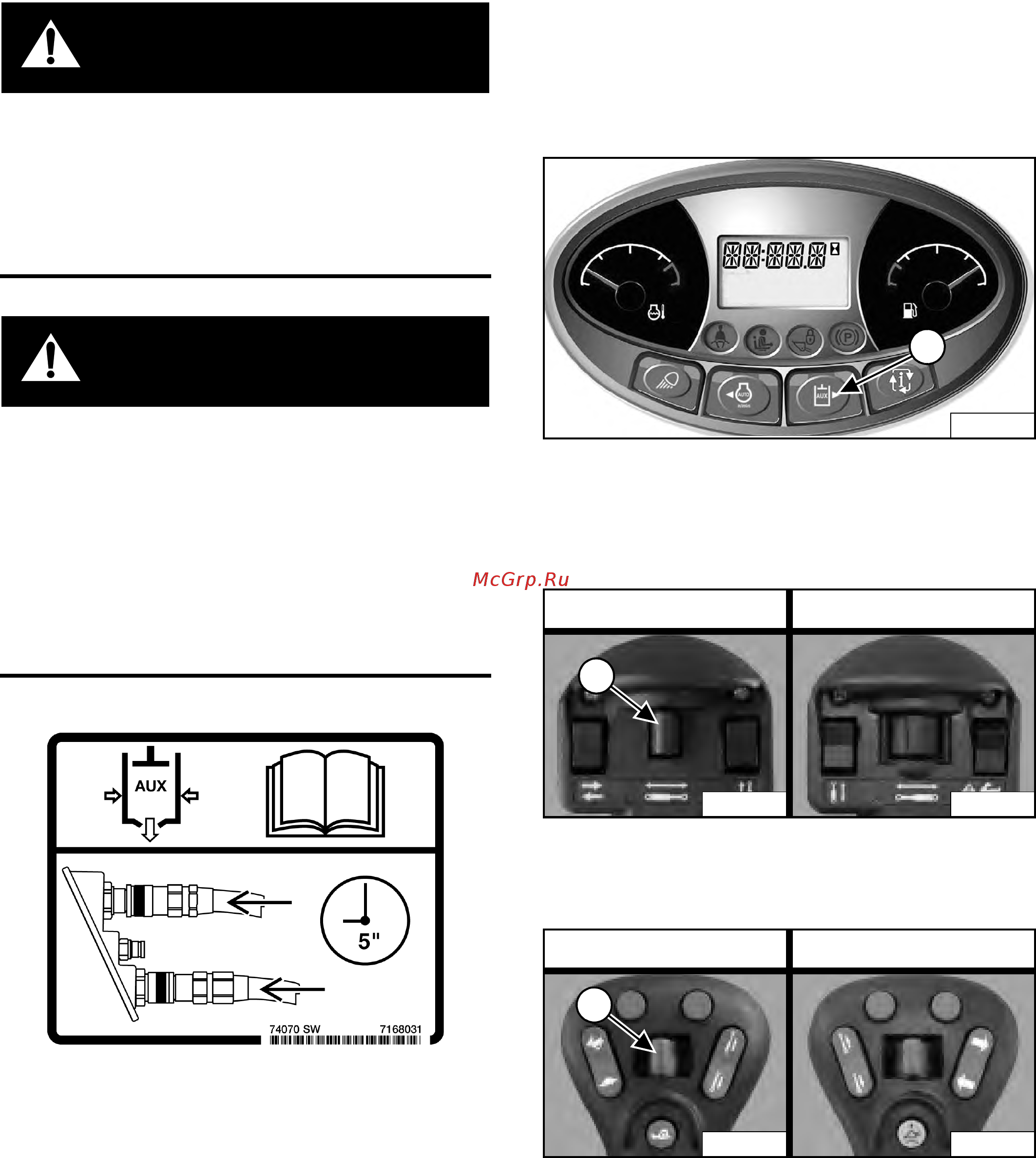

91 S530 Руководство по эксплуатации и обслуживанию
ОРГАНЫ УПРАВЛЕНИЯ ГИДРАВЛИКОЙ (ПРОДОЛЖЕНИЕ)
Сброс давления в дополнительной гидравлической системе (погрузчик и навесное оборудование)
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ОЖОГА!
Гидравлическое масло, трубки, соединительные
элементы и быстроразъемные муфты
работающей машины и навесного оборудования
могут сильно нагреваться. Будьте осторожны при
соединении и разъединении быстроразъемных
муфт.
W-2220-0396
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ
Дизельное топливо или гидравлическая жидкость
под давлением могут попасть на кожу или в глаза,
что может стать причиной серьезной травмы или
смерти. Утечка жидкости под давлением может
быть незаметна визуально. Для обнаружения
утечек воспользуйтесь куском картона или
дерева. Не работайте без перчаток. Надевайте
защитные очки. При попадании жидкости на
кожу
или в глаза обращайтесь к врачу, который может
оказать помощь при подобных травмах.
W-2072-RU-0909
Быстроразъемные муфты передней доп.
гидравлики
При соединении: плотно сожмите между собой части
быстроразъемной муфты и удерживайте их в этом
положении в течение 5 секунд; давление
автоматически сбрасывается после соединения
муфт.
При разъединении: плотно сожмите между собой
части быстроразъемных муфт и удерживайте их в
этом положении в течение 5секунд; далее вынимайте
втулки до полного разъединения муфт
.
Быстроразъемные муфты задней доп. гидравлики
Ровно поставьте навесное оборудование на землю.
Остановите двигатель и поверните ключ в положение
RUN (РАБОТА).
Рис.96
Нажмите кнопку доп. гидравлики (1) [Рис.96].
Стандартное управление, ACS и AHC (при наличии)
Рис.97
Управление с помощью джойстиков (при наличии)
Рис.98
Несколько раз переместите переключатель задней
дополнительной гидравлики (1) [Рис.97] или
[Рис. 98] влево
и вправо. Поверните ключ в
положение STOP (СТОП).
NA3172
1
P100998D
1
P100997D
Левая рукоятка Правая рукоятка
P107005D
1
P107006D
Левый джойстик Правый джойстик
