89 S530 Руководство по эксплуатации и обслуживанию
ОРГАНЫ УПРАВЛЕНИЯ ГИДРАВЛИКОЙ (ПРОДОЛЖЕНИЕ)
Управление дополнительной гидравликой с большой подачей
Данная машина может быть оборудована дополнительной гидравликой с большой подачей.
Функция большой подачи обеспечивает
дополнительную подачу масла в систему для того,
чтобы она могла работать с навесным
оборудованием, которое требует большего
гидравлического расхода (ПРИМЕР: холодная фреза)

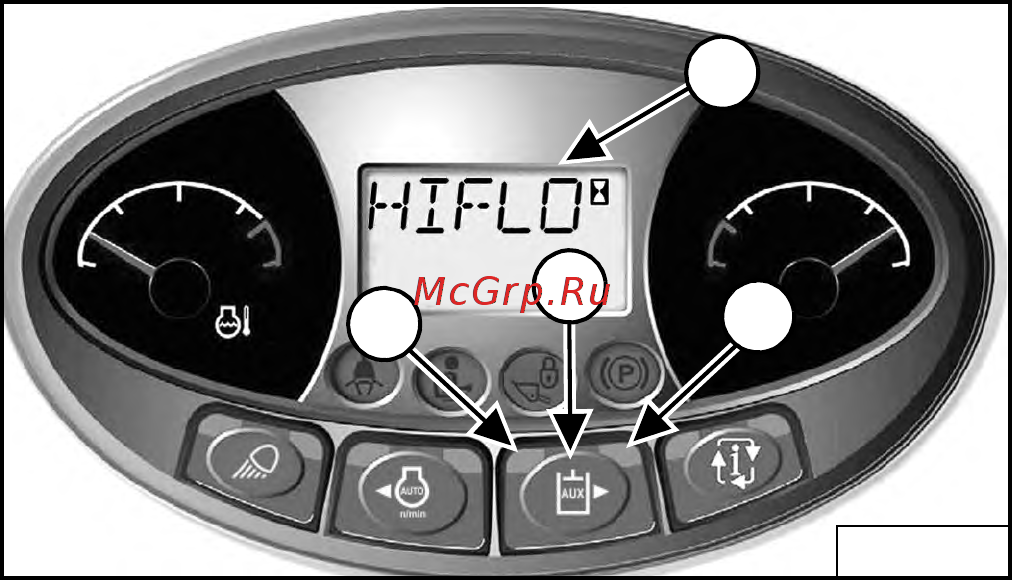

Рис.94
Однократно нажмите кнопку доп. гидравлики (2) для
включения доп. гидравлики. Индикатор (1) [Рис. 94]
включен.
Второй раз нажмите кнопку доп. гидравлики (2) для
включения доп. гидравлики с большой подачей. Оба
индикатора (1 и 3) включены. Сообщение [HIFLO] (4)
[Рис. 94] отобразится на дисплее в течение короткого
времени.
Третий раз нажмите кнопку доп. гидравлики (2) для
выключения доп. гидравлики. Оба индикатора (1 и 3)
[Рис. 94] выключены.
Навесное оборудование,
которое автоматически
включает гидравлику с большой подачей:
Однократно нажмите кнопку для включения доп.
гидравлики и большой подачи, оба индикатора
включатся; второе нажатие на кнопку выключит
гидравлику с большой подачей, правый индикатор
выключится; третье нажатие на кнопку выключит
доп. гидравлику, при этом оба индикатора будут
выключены.
Навесное оборудование, которое автоматически
выключает гидравлику с большой подачей:
Однократно нажмите кнопку для включения доп.
гидравлики, левый индикатор включатся; второе
нажатие на кнопку не включит гидравлику с
большой подачей, правый индикатор включится
на короткое время и выключится; третье нажатие
на кнопку выключит доп. гидравлику, при этом оба
индикатора будут выключены.
ПРИМЕЧАНИЕ. Дополнительную информацию
можно получить в Руководстве по
эксплуатации и обслуживанию
навесного оборудования.
NA3215
1
2
3
4
