139 S530 Руководство по эксплуатации и обслуживанию
СИСТЕМА БЛОКИРОВКИ УПРАВЛЕНИЯ BOBCAT (BICS™)
Интервал обслуживания см. в разделе ГРАФИК ОБСЛУЖИВАНИЯ (См. ГРАФИК ОБСЛУЖИВАНИЯ на стр. 136).
Осмотр BICS™ (двигатель остановлен, ключ в
положении ON (ВКЛ.))

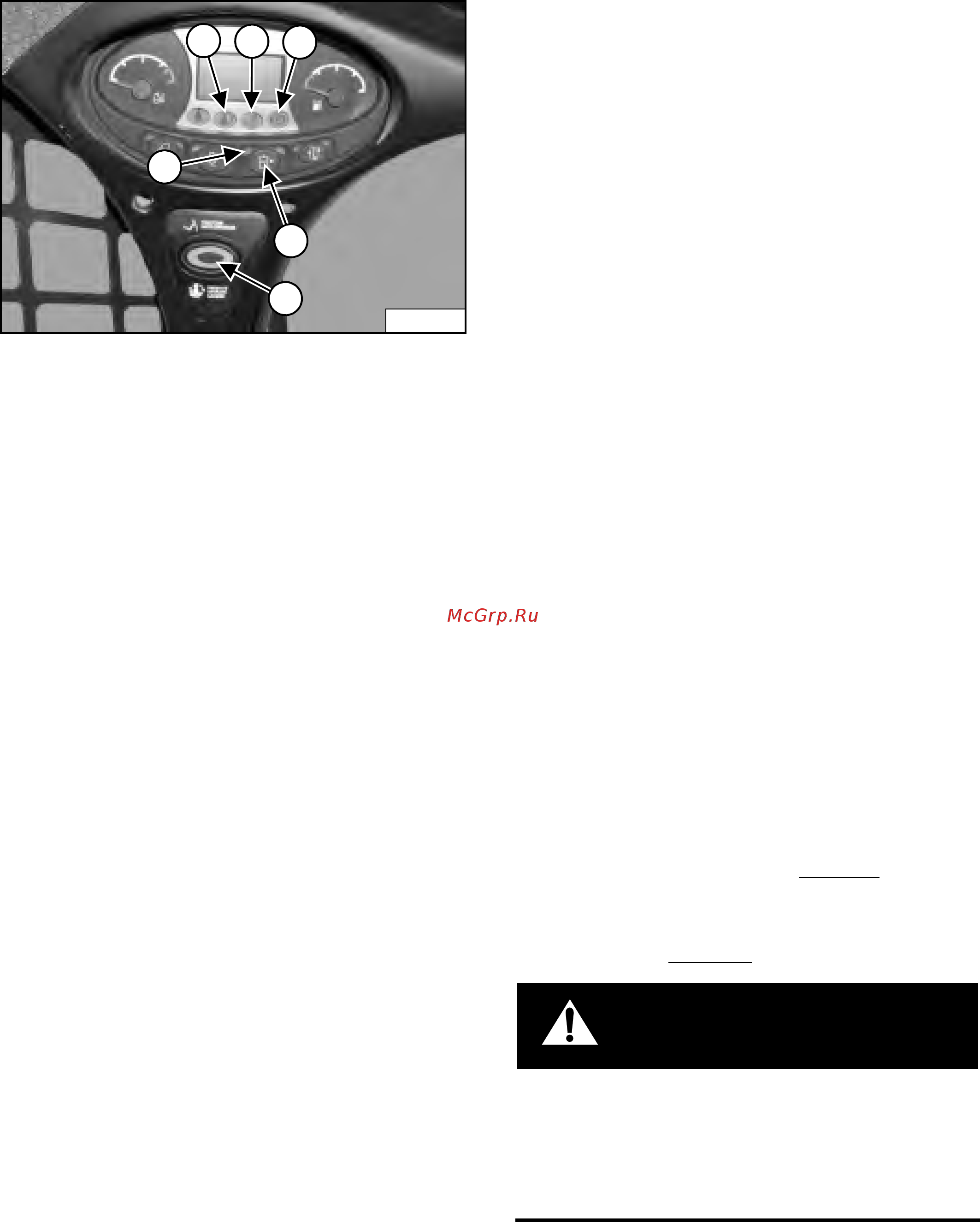

Рис. 180
1. Сядьте на место оператора. Поверните ключ в
положение RUN (РАБОТА). Опустите раму
безопасности и отключите стояночный тормоз.
Нажмите кнопку PRESS TO OPERATE LOADER
(ВКЛЮЧЕНИЕ ПОГРУЗЧИКА)(6). Два индикатора
BICS™ (1 и 2)
[Рис.180] [SEAT BAR (РАМА
БЕЗОПАСНОСТИ) и LIFT AND TILT VALVE (КЛАПАН
ПОДЪЕМА СТРЕЛЫ И НАКЛОНА КОВША)] на левой
приборной панели должны быть ВЫКЛЮЧЕНЫ.
Включится подсветка кнопки PRESS TO OPERATE
LOADER (ВКЛЮЧЕНИЕ ПОГРУЗЧИКА).
2. Полностью поднимите раму безопасности. Все три
индикатора BICS™ (1, 2 и 3)
[Рис.180] [SEAT BAR
(РАМА БЕЗОПАСНОСТИ), LIFT AND TILT VALVE
(КЛАПАН ПОДЪЕМА И НАКЛОНА) и PARKING BRAKE
(СТОЯНОЧНЫЙ ТОРМОЗ)] на левой приборной панели
должны быть ВКЛЮЧЕНЫ. Подсветка кнопки PRESS TO
OPERATE LOADER (ВКЛЮЧЕНИЕ
ПОГРУЗЧИКА)ВЫКЛЮЧИТСЯ.
Проверка отключения доп. гидравлики (двигатель
ОСТАНОВЛЕН, ключ в положении «ВКЛ.»)
3. Займите место оператора, опустите раму безопасности
и нажмите кнопку PRESS TO OPERATE LOADER
(ВКЛЮЧЕНИЕ ПОГРУЗЧИКА)(6). Нажмите кнопку доп.
гидравлики (5). Индикатор доп. гидравлики
ВКЛЮЧИТСЯ (4) [Рис. 180]. Поднимите раму
безопасности. Индикатор ВЫКЛЮЧИТСЯ.
Проверка датчика рамы безопасности (при
РАБОТАЮЩЕМ двигателе)
4. Сядьте на сиденье оператора, опустите раму
безопасности, включите стояночный тормоз и
пристегните ремень безопасности.
5. Запустите двигатель и оставьте его работающим на
малых оборотах холостого хода. Нажмите кнопку
PRESS TO OPERATE LOADER (ВКЛЮЧЕНИЕ
ПОГРУЗЧИКА). Во время подъема стрелы полностью
поднимите вверх раму безопасности. Стрела должна
остановиться
. Повторите указанные действия для
функции наклона ковша.
Проверка блокиблокировки тяги и стояночного тормоза
(при РАБОТАЮЩЕМ двигателе)
6. Пристегните ремень безопасности, выключите
стояночный тормоз, нажмите кнопку PRESS TO
OPERATE LOADER (ВКЛЮЧЕНИЕ ПОГРУЗЧИКА) и
полностью поднимите раму безопасности. Медленно
подвигайте рычагами управления движением или
джойстиком (джойстиками) вперед и назад. Блокировка
ТЯГИ ПРИВОДА должна работать. Опустите раму
безопасности. Нажмите кнопку PRESS TO OPERATE
LOADER (ВКЛЮЧЕНИЕ ПОГРУЗЧИКА).
7. Включите стояночный тормоз и медленно переместите
рычаги управления движением или джойстик
(джойстики) вперед и назад. Блокировка ТЯГИ
ПРИВОДА должна работать. Обратитесь к дилеру
Bobcat по поводу обслуживания, если погрузчик не
останавливается.
ПРИМЕЧАНИЕ. Индикатор PARKING BRAKE
(СТОЯНОЧНЫЙ ТОРМОЗ) на левой
приборной панели погаснет только
тогда, когда двигатель будет запущен,
кнопка PRESS TO OPERATE LOADER
(ВКЛЮЧЕНИЕ ПОГРУЗЧИКА) нажата
и
стояночный тормоз выключен.
Осмотр рукоятки аварийного опускания стрелы
8. Поднимите стрелу на высоту примерно 2м (6 футов) от
земли. Выключите двигатель. Поверните рукоятку
аварийного опускания стрелы на 90° по часовой
стрелке. Потяните вверх и удерживайте в этом
положении рукоятку аварийного опускания стрелы до
тех пор, пока стрела медленно не опустится.
Проверка выключения функций подъема и наклона
(ACS, AHC и SJC)
9. Сядьте на сиденье оператора и пристегните ремень
безопасности. Опустите раму безопасности, запустите
двигатель и нажмите кнопку PRESS TO OPERATE
LOADER (ВКЛЮЧЕНИЕ ПОГРУЗЧИКА).
10. Поднимите стрелу на высоту примерно 2м (6 футов) от
земли.
11. Поверните ключ в положение STOP (СТОП) и
подождите, пока двигатель полностью не остановится.
12. Поверните ключ в положение RUN (РАБОТА). Нажмите
кнопку PRESS TO OPERATE LOADER (ВКЛЮЧЕНИЕ
ПОГРУЗЧИКА) и переместите
орган управления
(педаль, рукоятку ручного управления или джойстик),
чтобы опустить стрелы. Стрела не должна
опускаться.
13. Переместите элемент управления (педаль, рычаг или
джойстик), чтобы наклонить ковш (или навесное
оборудование) вперед. Ковш (или навесное
оборудование) не должны
наклоняться вперед.
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ ИЛИ СМЕРТИ
Система блокировки управления Bobcat (BICS) должна
отключить функции подъема, наклона и тяги привода.
Если этого не происходит, свяжитесь с дилером для
проведения ремонта. НЕ ВНОСИТЕ ИЗМЕНЕНИЙ в
конструкцию системы.
W-2151-1111
P-85413E
5
1
2
6
4
3
