![Bobcat S530 [57/228] S530 руководство по эксплуатации и обслуживанию](/views2/1309596/page57/bg39.png)
55 S530 Руководство по эксплуатации и обслуживанию
ОРГАНЫ УПРАВЛЕНИЯ
Описание
Данный погрузчик имеет четыре конфигурации управления функциями подъема/наклона и вождения погрузчика/маневрирования:
• Органы управления в стандартном исполнении – для функций подъема и наклона используются педали.
Для вождения погрузчика и маневрирования используются рычаги управления.
• Расширенное управление (ACS) (спецзаказ) – для управления функциями подъема и наклона используются (по выбору)
педали или рукоятки.
Для вождения
погрузчика и маневрирования используются рычаги управления.
• Система ручного управления (AHC) (спецзаказ) – для функций подъема и наклона используются рукоятки.
Для вождения погрузчика и маневрирования используются рычаги управления.
• Управление с помощью джойстиков (SJC) (спецзаказ) – для функций подъема / наклона и вождения погрузчика и маневрирования
используются джойстики.

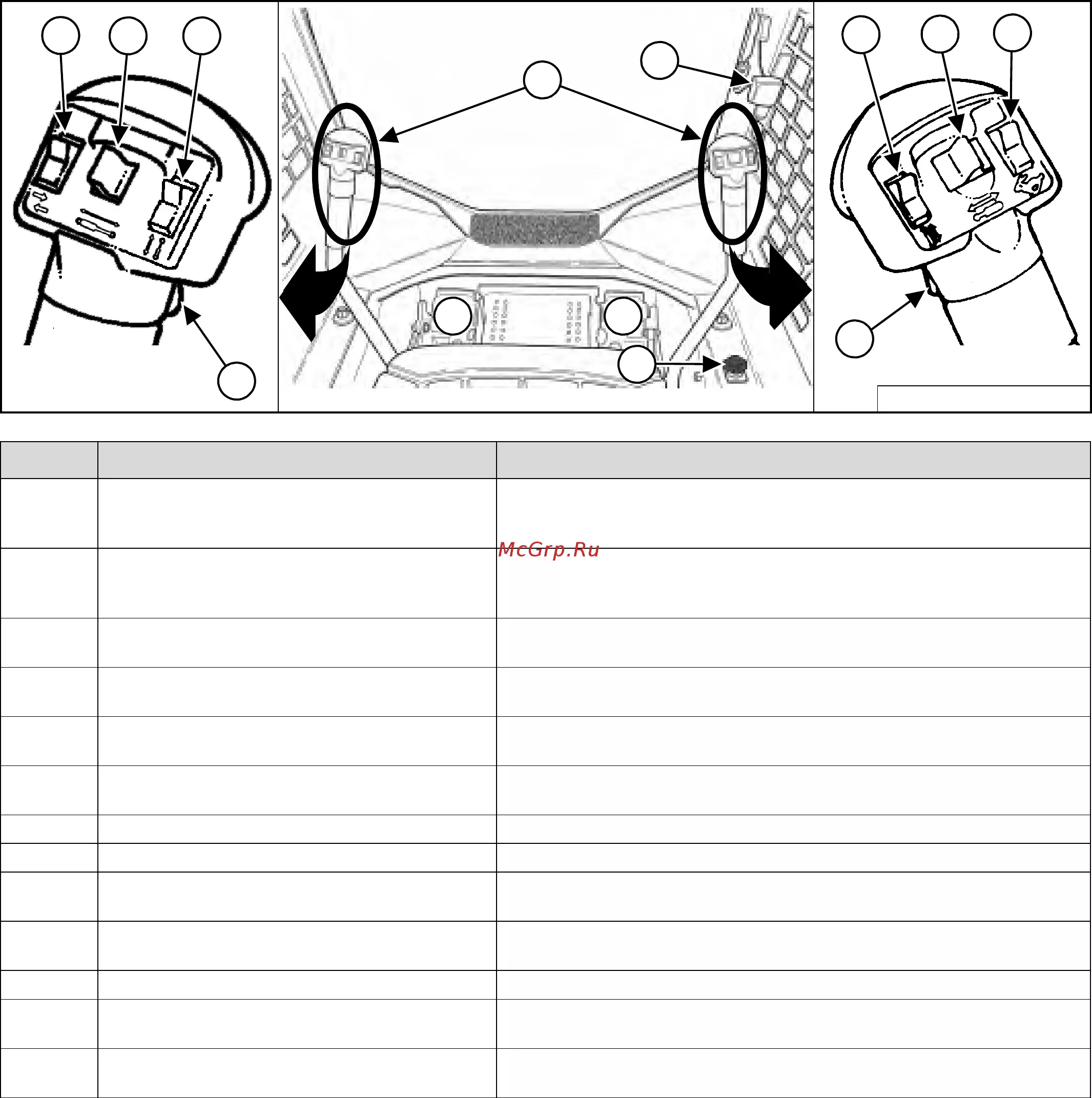

Органы управления в стандартном исполнении

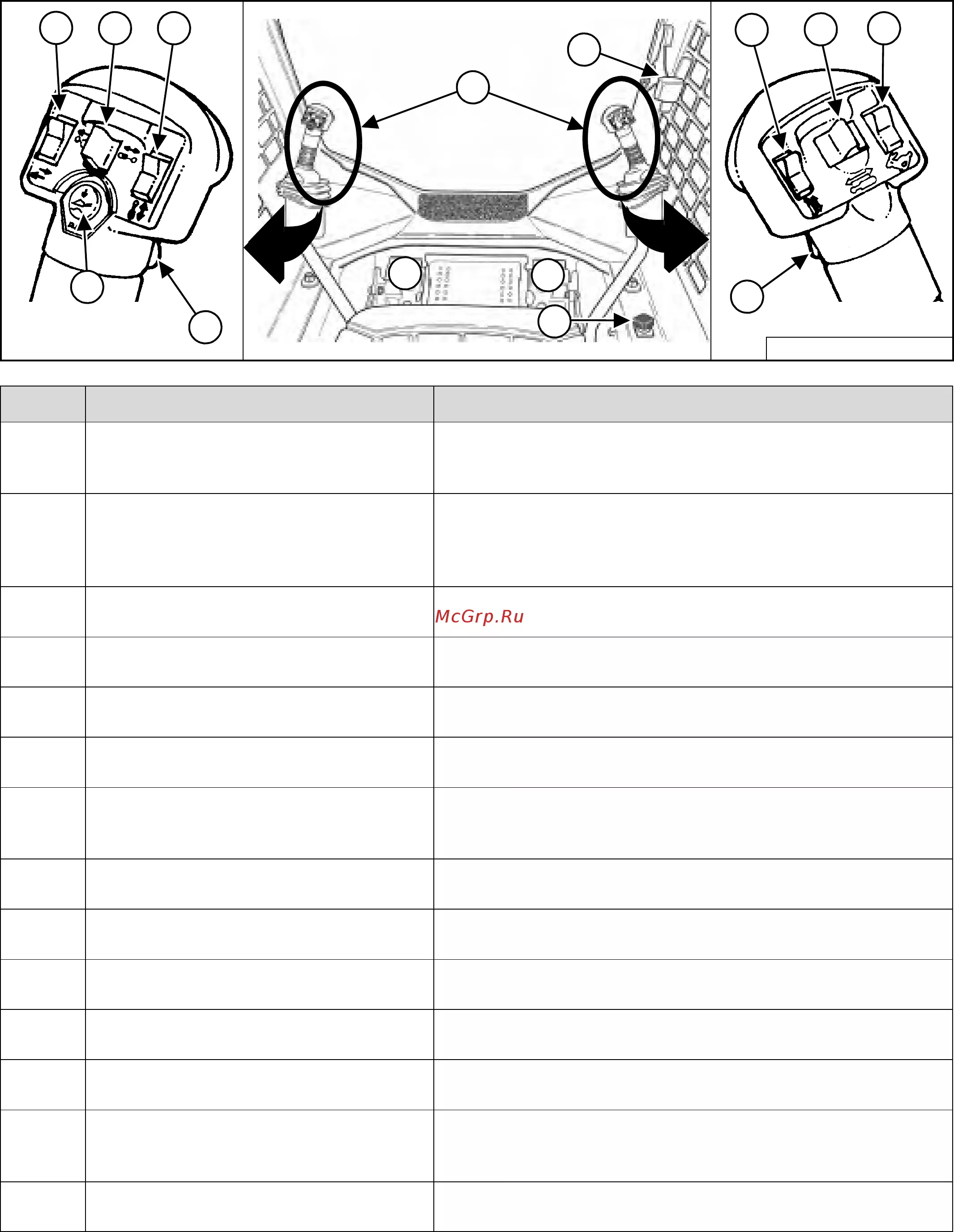

Рис.23
ПОЗ. ОПИСАНИЕ НАЗНАЧЕНИЕ/ДЕЙСТВИЕ
1 УКАЗАТЕЛИ ПОВОРОТА (спецзаказ)
Нажмите на верхнюю часть для включения правого сигнала, на нижнюю
часть для включения левого сигнала и на центральную часть для
отключения сигнала поворота.
2
ЗАДНЯЯ ДОП. ГИДРАВЛИКА (спецзаказ)
Также: СИСТЕМА УПРАВЛЕНИЯ НАВЕСНЫМ
ОБОРУДОВАНИЕМ
См. «Управление ЗАДНЕЙ доп. гидравликой» в настоящем руководстве.
См. «УСТРОЙСТВО УПРАВЛЕНИЯ НАВЕСНЫМ ОБОРУДОВАНИЕМ» в
настоящем руководстве.
3
СИСТЕМА УПРАВЛЕНИЯ НАВЕСНЫМ
ОБОРУДОВАНИЕМ
См. «УСТРОЙСТВО УПРАВЛЕНИЯ НАВЕСНЫМ ОБОРУДОВАНИЕМ» в
настоящем руководстве.
4 ПЕРЕДНИЙ ЗВУКОВОЙ СИГНАЛ
Чтобы включить передний звуковой сигнал, нажмите передний
переключатель.
5 РЫЧАГ УПРАВЛЕНИЯ ОБОРОТАМИ ДВИГАТЕЛЯ
См. «РЫЧАГ УПРАВЛЕНИЯ ОБОРОТАМИ ДВИГАТЕЛЯ» в настоящем
руководстве.
6 РЫЧАГИ УПРАВЛЕНИЯ ДВИЖЕНИЕМ
См. «ВОЖДЕНИЕ ПОГРУЗЧИКА И МАНЕВРИРОВАНИЕ» в настоящем
руководстве.
7 ПЕДАЛЬ УПРАВЛЕНИЯ
СТРЕЛАМИ См. «ОРГАНЫ УПРАВЛЕНИЯ ГИДРАВЛИКОЙ» в настоящем руководстве.
8 ПЕДАЛЬ НАКЛОНА КОВША См. «ОРГАНЫ УПРАВЛЕНИЯ ГИДРАВЛИКОЙ» в настоящем руководстве.
9 РУКОЯТКА АВАРИЙНОГО ОПУСКАНИЯ СТРЕЛЫ
См. «РУКОЯТКА АВАРИЙНОГО ОПУСКАНИЯ СТРЕЛЫ» в настоящем
руководстве.
10
СИСТЕМА УПРАВЛЕНИЯ НАВЕСНЫМ
ОБОРУДОВАНИЕМ
См. «УСТРОЙСТВО УПРАВЛЕНИЯ НАВЕСНЫМ ОБОРУДОВАНИЕМ» в
настоящем руководстве.
11 ПЕРЕДНЯЯ ДОП. ГИДРАВЛИКА См. «Управление ПЕРЕДНЕЙ доп. гидравликой» в настоящем
руководстве.
12
ДВУХПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ
СКОРОСТЕЙ (спецзаказ)
См. «ДВУХПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТЕЙ» в настоящем
руководстве.
13
УПРАВЛЕНИЕ ДОП. ГИДРАВЛИКОЙ
(НЕПРЕРЫВНАЯ ПОДАЧА)
См. «Управление ПЕРЕДНЕЙ доп. гидравликой (НЕПРЕРЫВНАЯ ПОДАЧА)»
в настоящем руководстве.
1
2 3
4
NA3102 / NA1014A / NA3101
13
12
11
10
7 8
9
5
6
