73 S530 Руководство по эксплуатации и обслуживанию
ДВУХПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТЕЙ (ПРОДОЛЖЕНИЕ)
Порядок работы (стандартная комплектация и
системы ACS и AHC)
ПРЕДУПРЕЖДЕНИЕ
СТОЛКНОВЕНИЕ С ПРЕПЯТСТВИЕМ НА ВЫСОКОЙ
СКОРОСТИ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ
ТРАВМАМ ИЛИ СМЕРТЕЛЬНОМУ ИСХОДУ
Для обеспечения дополнительной защиты
оператора на высоких скоростях необходимо
пристегнуть плечевой ремень безопасности.
W-2754-0908

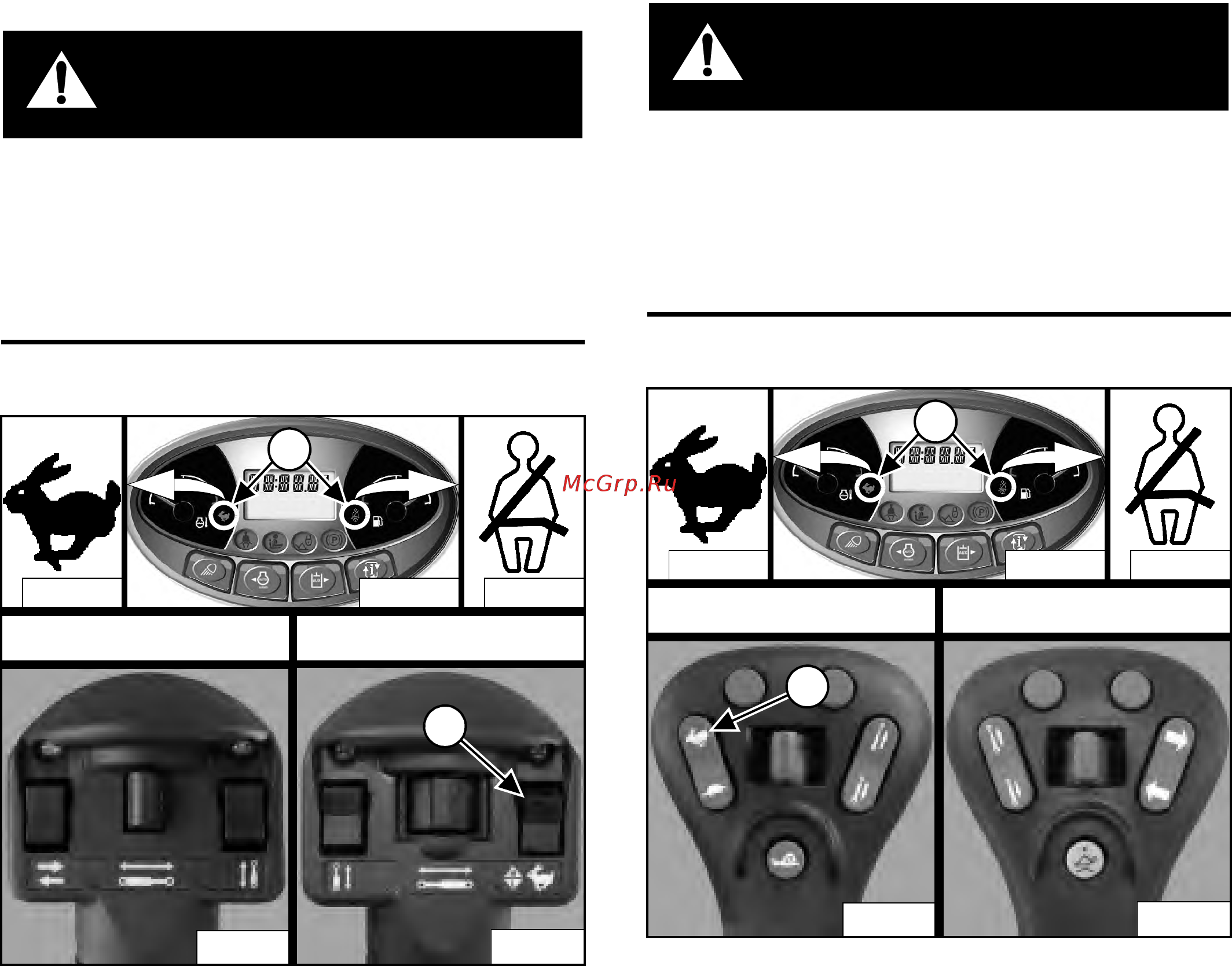

Рис.65
Для переключения на высокую скорость движения
нажмите на верхнюю часть переключателя (2) на
правой рукоятке. Загорятся индикаторы
двухскоростного режима и плечевого ремня
безопасности, размещенные в левой секции панели
приборов (1) [Рис. 65].
ПРИМЕЧАНИЕ. Этот рычажный переключатель
сохраняет выбранный скоростной
диапазон. Если переключатель
установлен в положение высокой
скорости, погрузчик при
включении будет работать в этом
режиме.
Для переключения
на низкую скорость нажмите на
нижнюю часть переключателя.
Порядок работы (джойстики)
ПРЕДУПРЕЖДЕНИЕ
СТОЛКНОВЕНИЕ С ПРЕПЯТСТВИЕМ НА ВЫСОКОЙ
СКОРОСТИ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ
ТРАВМАМ ИЛИ СМЕРТЕЛЬНОМУ ИСХОДУ
Для обеспечения дополнительной защиты
оператора на высоких скоростях необходимо
пристегнуть плечевой ремень безопасности.
W-2754-0908
Рис.66
ПРИМЕЧАНИЕ. Перед включением высокой
подачи необходимо отключить
управление скоростным режимом.
Для переключения на высокую скорость движения
нажмите на верхнюю часть переключателя (2) на
левом джойстике. Загорятся индикаторы
двухскоростного режима и плечевого ремня
безопасности, размещенные в левой секции панели
приборов (1) [Рис. 66].
Для переключения на низкую скорость нажмите на
нижнюю часть переключателя.
NA3107
NA3112
NA3173
1
P100998C
P100997C
2
Левая рукоятка Правая рукоятка
NA3107
NA3112
NA3173
1
P107005C
2
P107006C
Левый джойстик Правый джойстик
