83 S530 Руководство по эксплуатации и обслуживанию
ОРГАНЫ УПРАВЛЕНИЯ ГИДРАВЛИКОЙ
Описание
Две педали (или, при наличии, рукоятки ручного управления или джойстики) управляют цилиндрами
гидравлической системы при выполнении функций подъема и наклона.
Держите ноги на педалях (или подножках) В ТЕЧЕНИЕ ВСЕГО ВРЕМЕНИ РАБОТЫ на погрузчике.
Органы управления в стандартном исполнении и расширенное управление (ACS) в режиме ПЕДАЛЬНОГО
управления
Рис.76
Управление стрелой (левая
педаль)
Нажмите на пяту (1) [Рис.76] педали для
поднятия стрелы.
Нажмите на носок (2) [Рис.76] педали для
опускания стрелы.
Плавающее положение стрелы (левая педаль)
Нажмите на носок педали (2) [Рис.76] вперед до
отказа до тех пор, пока она не зафиксируется в
плавающем положении.
Поднимите стрелу (1) [Рис. 76] для выключения.
Плавающее положение стрелы
применяется при
разравнивании рыхлого грунта или песка при
движении задним ходом.
Плавающее положение стрелы (для расширенного
управления ACS) – (левая педаль и левая рукоятка)
Убедитесь, что левая педаль находится в
нейтральном положении, затем нажмите и

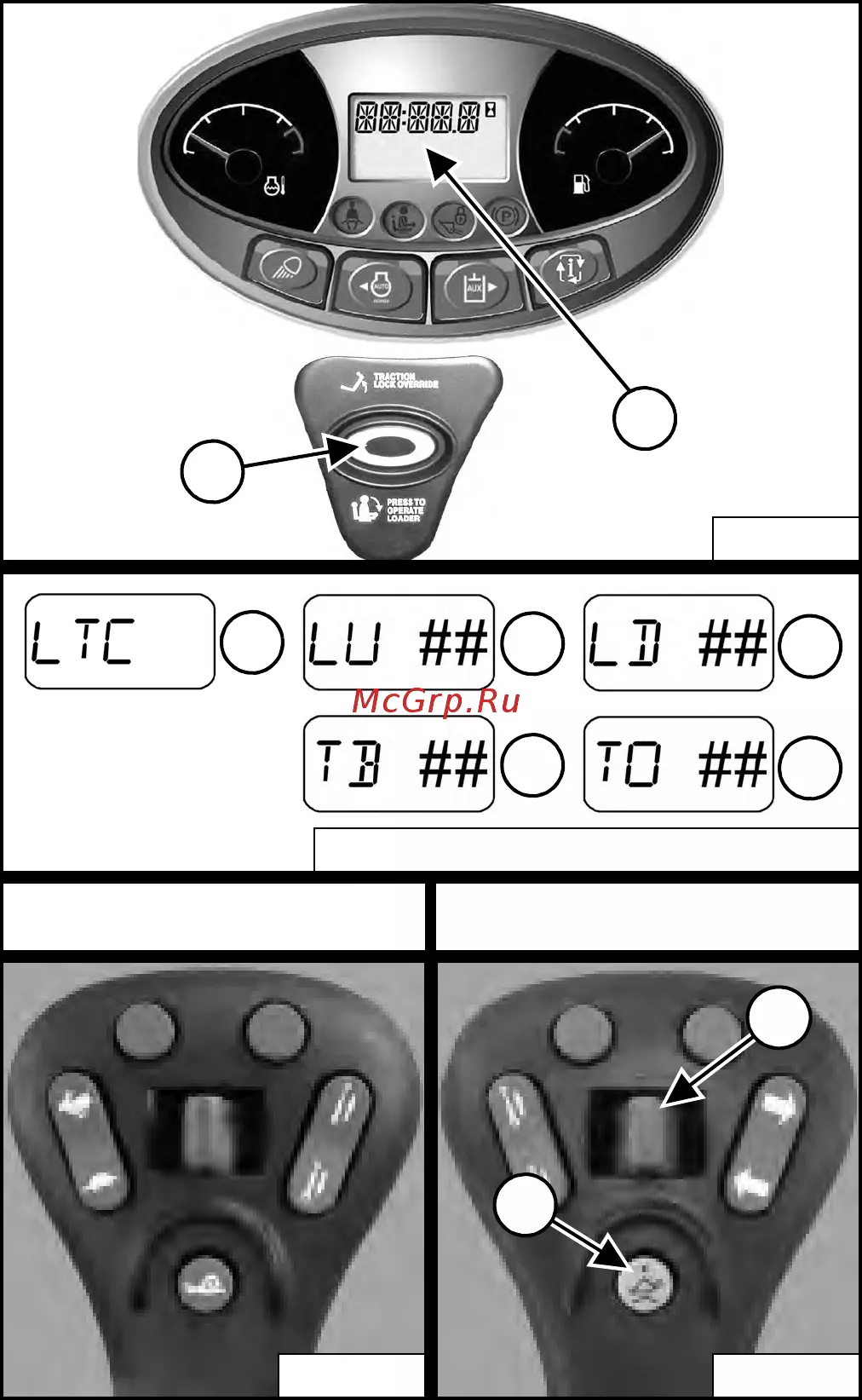

удерживайте кнопку FLOAT (ПЛАВАЮЩЕЕ
ПОЛОЖЕНИЕ)(3). Нажмите на носок педали
вперед до положения «стрела опущена»(2)
[Рис. 76], затем отпустите кнопку.
Нажмите кнопку FLOAT (ПЛАВАЮЩЕЕ
ПОЛОЖЕНИЕ
)(3) снова или поднимите стрелу (1)
[Рис. 76] для выключения.
Плавающее положение стрелы применяется при
разравнивании рыхлого грунта или песка при
движении задним ходом.
Рис.77
Управление наклоном ковша (правая педаль)
Нажмите на пяту педали (1) [Рис.77] для наклона
ковша назад.
Нажмите на носок педали (2) [Рис. 77] для
наклона ковша вперед.
NA3104
1
2
NA1681
NA3099
3
NA1681
2
1
NA3104
