197 S530 Руководство по эксплуатации и обслуживанию
ДИАГНОСТИЧЕСКИЕ СЛУЖЕБНЫЕ КОДЫ
Просмотр служебных кодов
Служебные коды помогут дилеру в диагностике причин повреждения погрузчика.
Левая панель
Рис.294

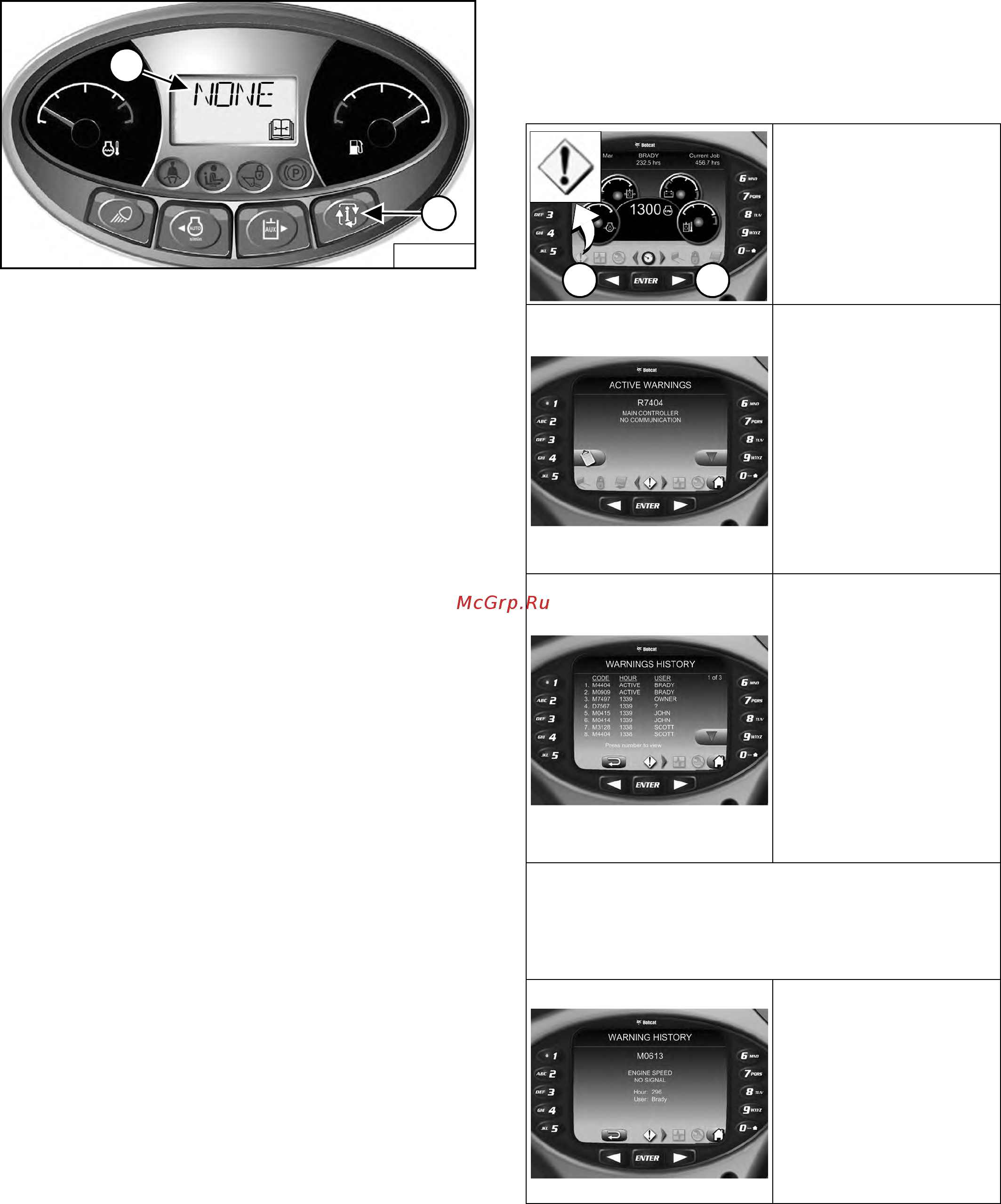

Нажмите кнопку информации (2) для прокрутки
информационного дисплея (1) [Рис.294], пока не
отобразится экран служебных кодов. Если служебных
несколько, то они будут отображаться на дисплее
данных один за другим.
При отсутствии служебного кода отображается [НЕТ]
[Рис. 294]
.
ПРИМЕЧАНИЕ. Пораженные коррозией или
ослабленные заземления могут
стать причиной выдачи
многочисленных служебных
кодов и/или появления симптомов
неисправностей. Мигание всех
индикаторов приборной панели,
звучание сигнала тревоги, мигание
передних и задних осветительных
приборов могут указывать на
плохое заземление. Те же самые
симптомы могут появиться при
низком напряжении (например
вследствие ослабленного
крепления или коррозии проводов
аккумулятора). Если Вы заметите
такие
симптомы, прежде всего
проверьте заземления и
плюсовые провода.
Приборная панель Deluxe
Приборная панель Deluxe по спецзаказу
предоставляет возможность дополнительного
просмотра служебных кодов.
Последние 40 кодов, сохраненных в истории, также
можно просмотреть с помощью приборной панели
Deluxe.
NA3181
1
2
Нажмите кнопку
прокрутки (1) несколько
раз для того, чтобы
выделить значок экрана
активных
предупреждений (см.
врезку).
На экране ACTIVE
WARNINGS (АКТИВНЫЕ
ПРЕДУПРЕЖДЕНИЯ)
отображаются активные
служебные коды. Если
служебных кодов
несколько, нажмите
[9]
для просмотра
следующего служебного
кода. Нажмите
[4] для
отображения истории
служебных кодов.
На экран WARNINGS
HISTORY (ИСТОРИЯ
ПРЕДУПРЕЖДЕНИЙ)
выводятся служебный код
(CODE), показание
счетчика моточасов на
момент появления
неисправности (HOUR) и
имя пользователя
(USER), работавшего на
погрузчике в момент
появления
неисправности.
Нажмите
[9] для просмотра следующих 8 служебных
кодов.
Всего в памяти может сохраняться до 40 кодов. Если
выводится более 40 кодов, самый старый код
стирается, а самый новый отображается первым.
Нажмите номер списка
рядом со служебным
кодом для
дополнительной
информации.
Нажмите левую кнопку
прокрутки, чтобы
вернуться на предыдущий
экран.
1 1
