113 S530 Руководство по эксплуатации и обслуживанию

НАВЕСНОЕ ОБОРУДОВАНИЕ (ПРОДОЛЖЕНИЕ)

Установка и снятие навесного оборудования (система Bob-Tach с гидроприводом)

Данная машина может оборудоваться системой Bob-Tach с гидроприводом.

Система Bob-Tach с гидроприводом служит для быстрой смены ковшей и навесного оборудования. Описание

установки другого навесного оборудования см. в соответствующем руководстве по эксплуатации и обслуживанию

для навесного оборудования.

Установка

Займите место оператора в кабине и выполните

ПРЕДПУСКОВЫЕ ПРОЦЕДУРЫ (См.

ПРЕДПУСКОВЫЕ ПРОЦЕДУРЫ на стр. 95).

Запустите двигатель, нажмите кнопку включения

погрузчика и отключите стояночный тормоз.

Опустите стрелу и наклоните Bob-Tach вперед.

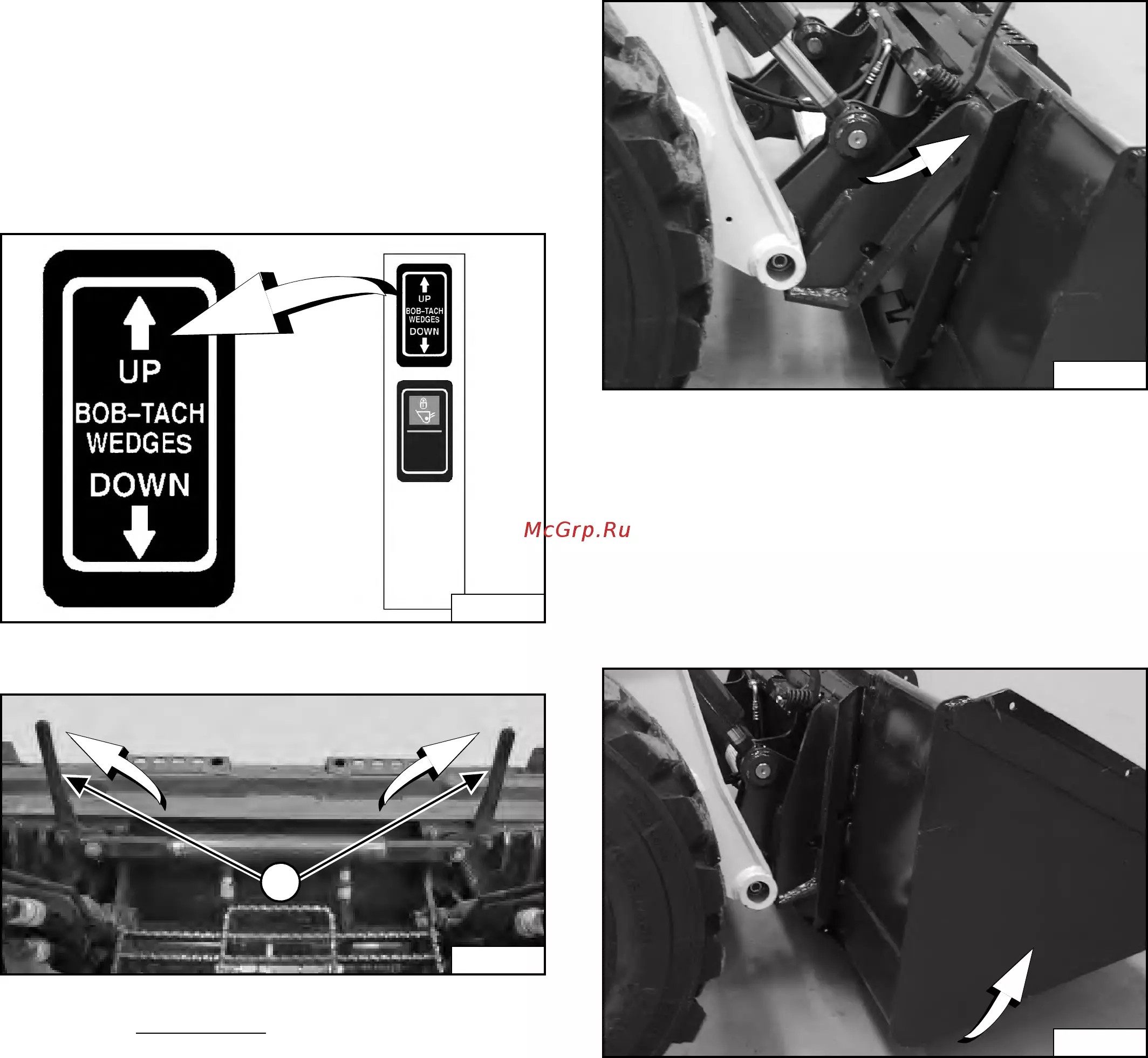

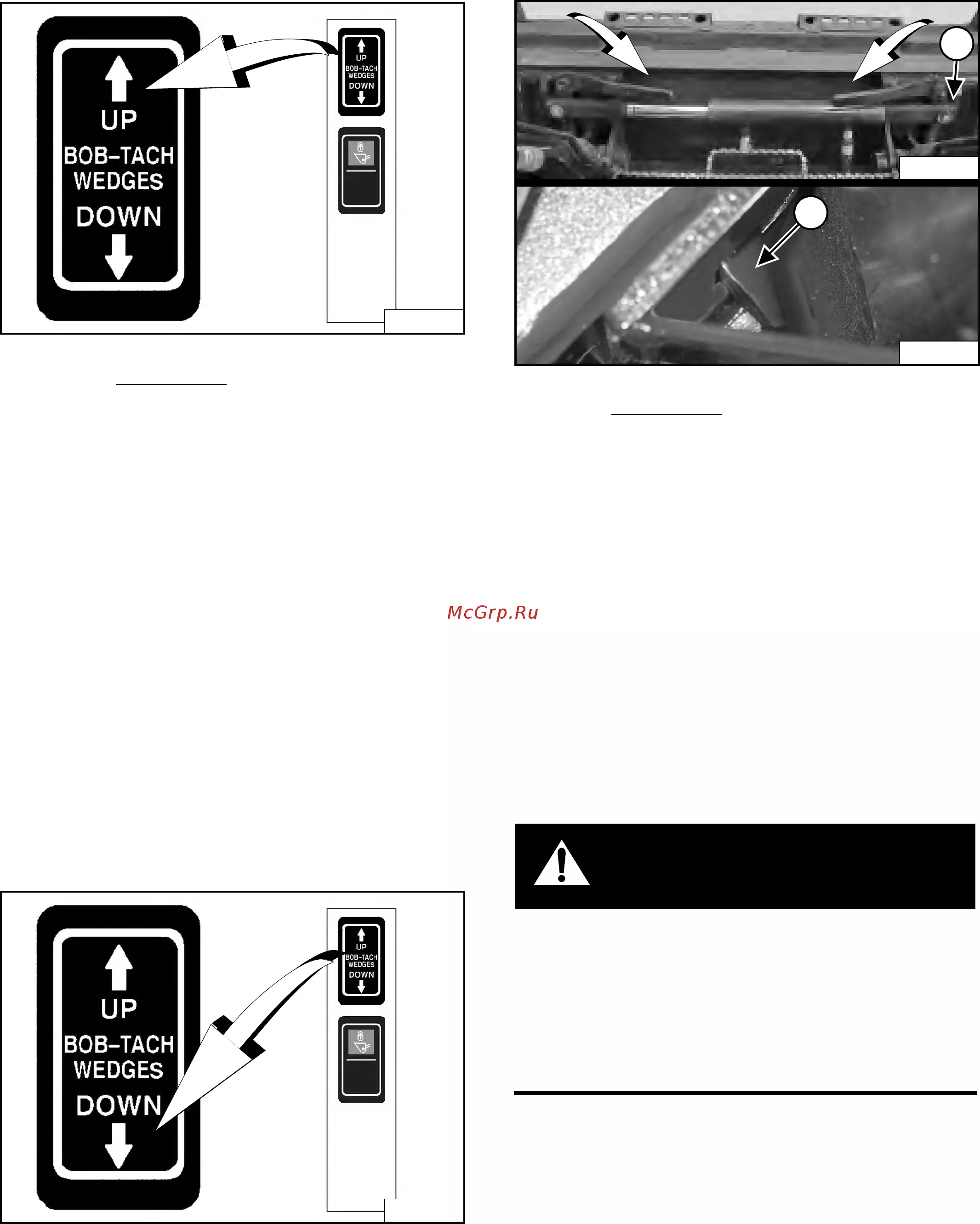

Рис.141

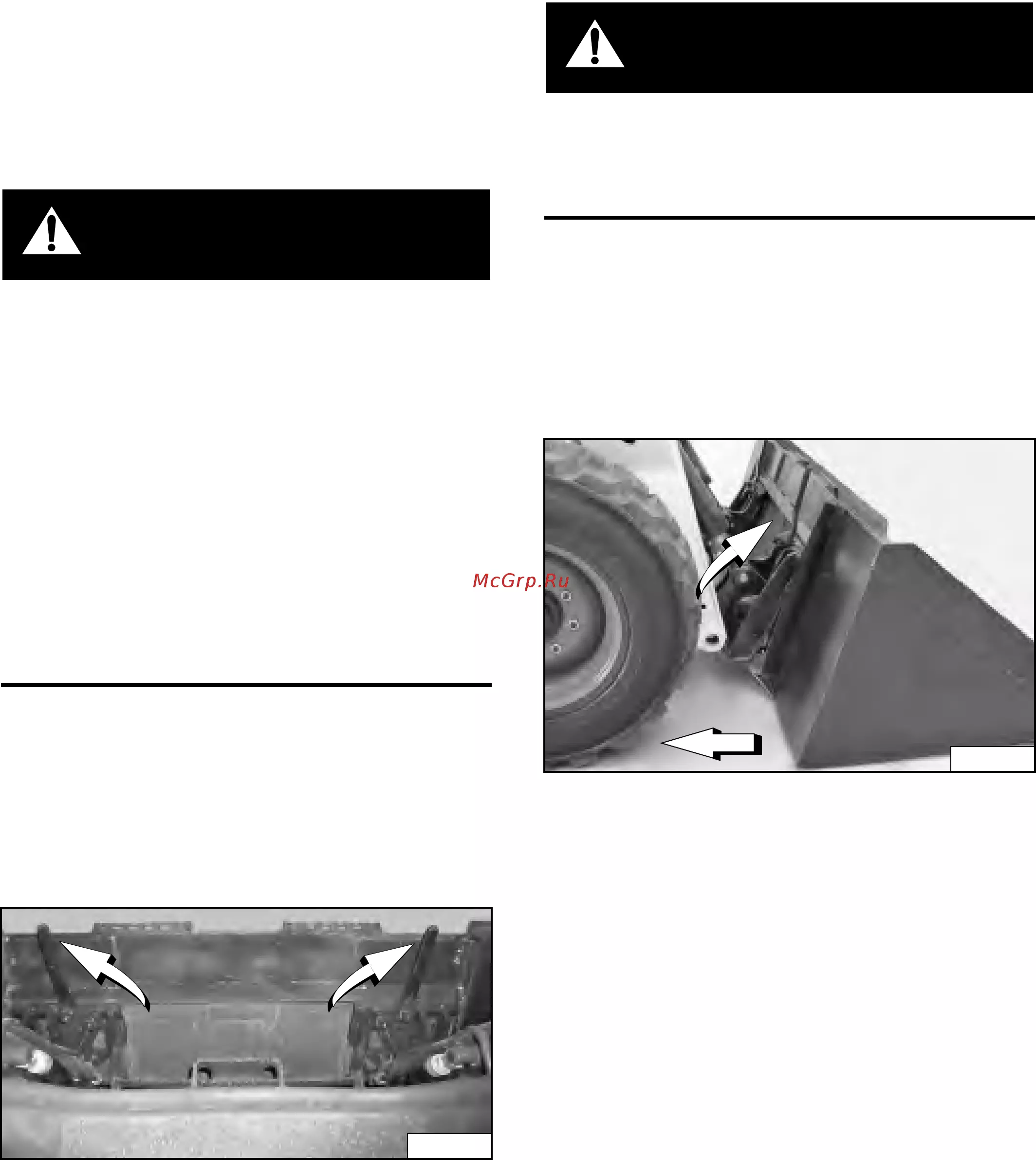

Рис.142

Нажмите и удерживайте

верхнюю часть (стрелка

вверх) переключателя BOB-TACH WEDGES (КЛИНЬЯ

ЗАМКОВ BOB-TACH) (правая панель с замком

зажигания) [Рис.141] до тех пор, пока рычаги (1)

[Рис. 142] не будут полностью подняты (клинья

замков полностью подняты).

Рис.143

Медленно перемещайте погрузчик вперед до тех пор,

пока верхний край Bob-Tach полностью не окажется

под верхним фланцем монтажной рамы ковша

[Рис. 143] (или другого

навесного оборудования).

ПРИМЕЧАНИЕ. Убедитесь, что рычаги Bob-Tach не

задевают навесное оборудование.

Рис.144

Наклоните устройство Bob-Tach назад так, чтобы

режущий край ковша (или другое навесное

оборудование) немного оторвался от земли

[Рис. 144]. Это приведет к тому, что монтажная рама

ковша войдет в переднюю часть Bob-Tach.
