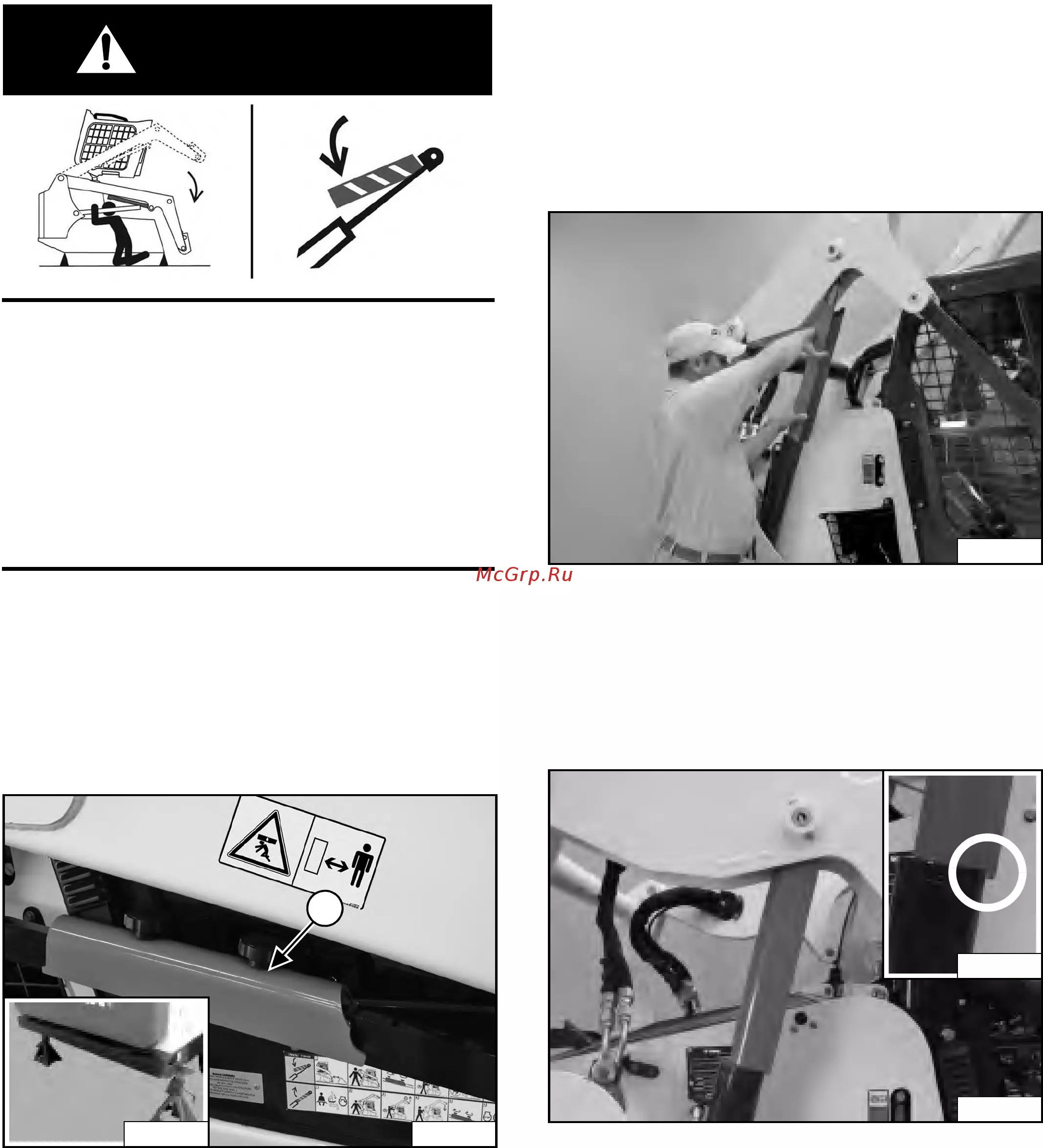

144 S530 Руководство по эксплуатации и обслуживанию
УПОР СТРЕЛЫ (ПРОДОЛЖЕНИЕ)
Установка
ОПАСНОСТЬ
P-90328
ОПАСНО ДЛЯ ЖИЗНИ!
• Отсоединение или ослабление крепления
любого трубопровода гидравлической
системы, шланга, фитинга, отказ компонента
или его части может привести к падению
стрелы.
• Держитесь подальше от стрелы, если она не
поддерживается допущенным к эксплуатации
упором. Замените, если обнаружатся
повреждения.
D-1009-0409
Снимите навесное оборудование с погрузчика.
(См. Установка и снятие навесного оборудования
(система Bob-Tach с ручным управлением) на
стр.110) или (См. Установка и снятие навесного
оборудования (система Bob-Tach с гидроприводом)
на стр.113).
Рис.185
Установите подставки-опоры под задние углы рамы
погрузчика (см. врезку) [Рис. 185].
Выведите упор стрелы (1) [Рис. 185] из положения
фиксации.
Оператор
должен находиться на сиденье оператора
(ремень безопасности пристегнут, рама безопасности
опущена) до полного завершения установки упора
стрелы.
Запустите двигатель и полностью поднимите стрелу
вверх.
Рис.186
Помощник должен установить упор стрелы на шток
одного из цилиндров подъема стрелы [Рис.186].
Упор стрелы должен быть надежно закреплен на
штоке цилиндра.
Рис.187
Медленно опускайте стрелу до
тех пор, пока упор
стрелы не будет удерживаться между стрелой и
цилиндром подъема стрелы. Выступы упора стрелы
должны зайти за цилиндр, как показано на рисунке
(см. врезку) [Рис. 187].
P107248B
P107247A
1
P-90567E
P107307A
P107250A
