5-5
Español

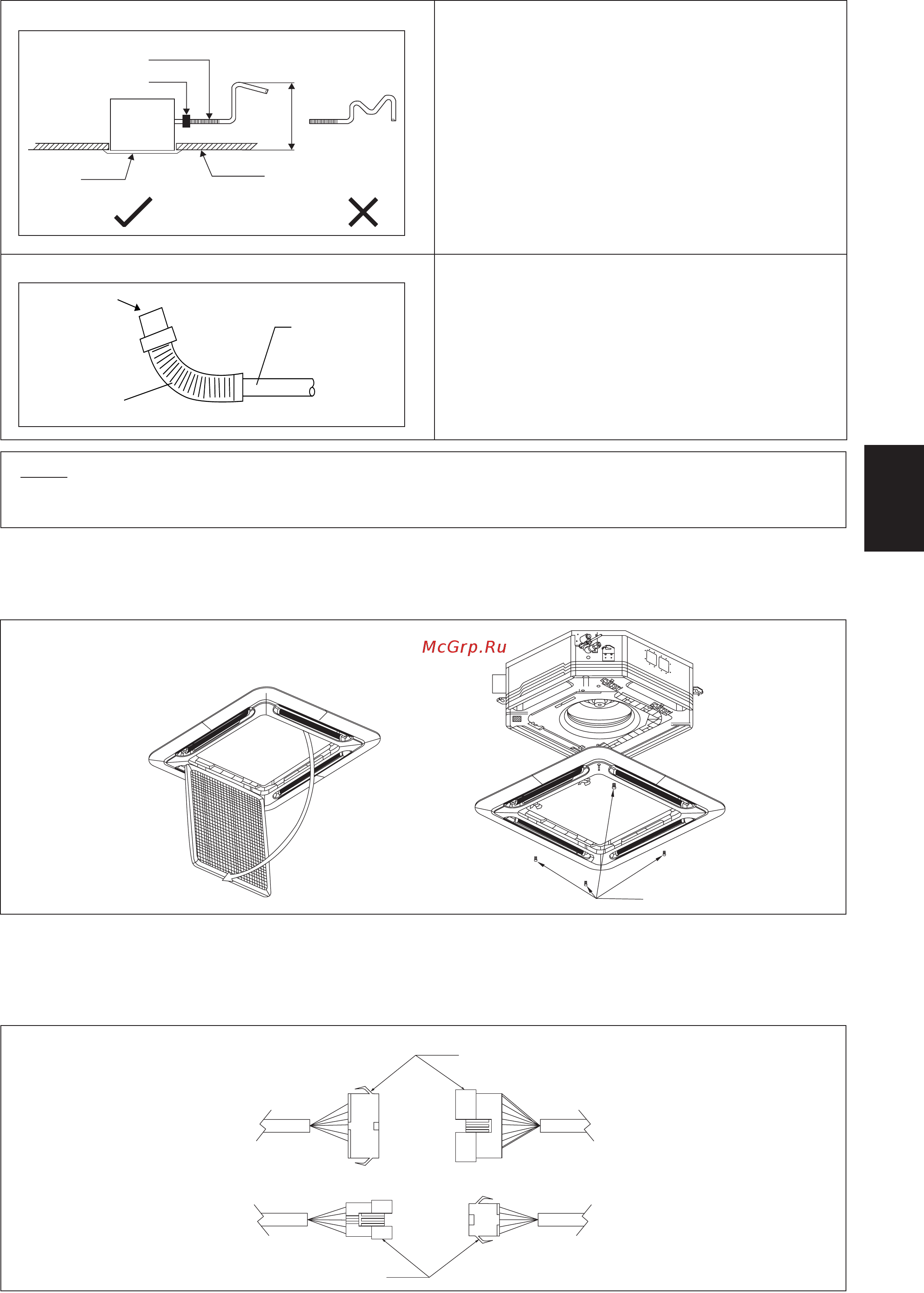

Tubería de drenaje
La tubería de drenaje debe estar en pendiente para un
drenaje fluido.
Evite que la tubería presente diversas inclinaciones para
evitar que el flujo de agua cambie de dirección.
Durante la conexión de drenaje de tuberías, debe evitarse
la aplicación de una fuerza extra en el conector de drenaje
de la unidad interior.
El diámetro exterior de la conexión de drenaje en la
manguera flexible de drenaje es de 20mm.
Asegúrese de ejecutar el aislamiento de calor (espuma
de poliestireno con un grosor superior a 8,0mm) en la
tubería de drenaje para evitar que el agua condensada
gotee dentro de la habitación.
•
•
•
•
•
Prueba de drenaje
Conecte la tubería de drenaje principal a la manguera
de drenaje.
Realice la alimentación de agua que procede de la
manguera de drenaje flexible y revise que no existan
pérdidas en las tuberías.
Cuando haya terminado la prueba, conecte la manguera
de drenaje flexible al conector de drenaje de la unidad
interior.
•
•
•
Abierto
Tornillo
De la caja de
control de la
unidad
Del
panel
delanter
Cableado del indicador luminoso
Cableado oscilante de aire
El panel delantero sólo puede ajustarse en una dirección, siga la dirección de la tubería. (Siga la flecha del adhesivo de la
tubería en el panel delantero)
Asegúrese de retirar la placa base de instalación antes de instalar el panel delantero.
•
•
Panel de Instalación
Abra la rejilla de entrada de aire reteniendo los receptores y retirándolos junto con el filtro del panel.
Instale la estructura del panel delantero en la unidad interior con 4 tornillos y ajústela completamente para prevenir pérdidas
de aire frío.
Conecte el cableado del indicador luminoso y cableado oscilante de aire a la unidad interior.
El conector de giro de aire deberá ponerse dentro de la caja de control después de ser conectado.
•
•
•
•
NOTA
Esta Unidad Interior usa una bomba de drenaje para drenar agua condensada. Instale la unidad horizontalmente para
prevenir pérdidas de agua o condensación alrededor de la salida de aire.
Alimentación
de agua
Manguera de drenaje flexible
Tubería de
drenaje principal
Hierro de sujeción de las tuberías
Techo
700,0mm
o menos
Panel
Manguera Flexible
Unidad
interior
5 IM-5CKYER-0411(4)SIESTA-ES.ind5 55 IM-5CKYER-0411(4)SIESTA-ES.ind5 5 12/5/14 2:59:00 PM12/5/14 2:59:00 PM
