9-8
Ø Tubo, D A (mm)
Pol. mm Imperial
(Tipo porca borboleta)
Rígido
(Tipo dentado)
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0
Tamanho do tubo (mm/pol) Aperto, Nm/(pés-lb)
6,35 (1/4") 18 (13,3")
9,52 (3/8") 42 (31,0")
12,70 (1/2") 55 (40,6")
15,88 (5/8") 65 (48,0")
19,05 (3/4") 78 (57,6")

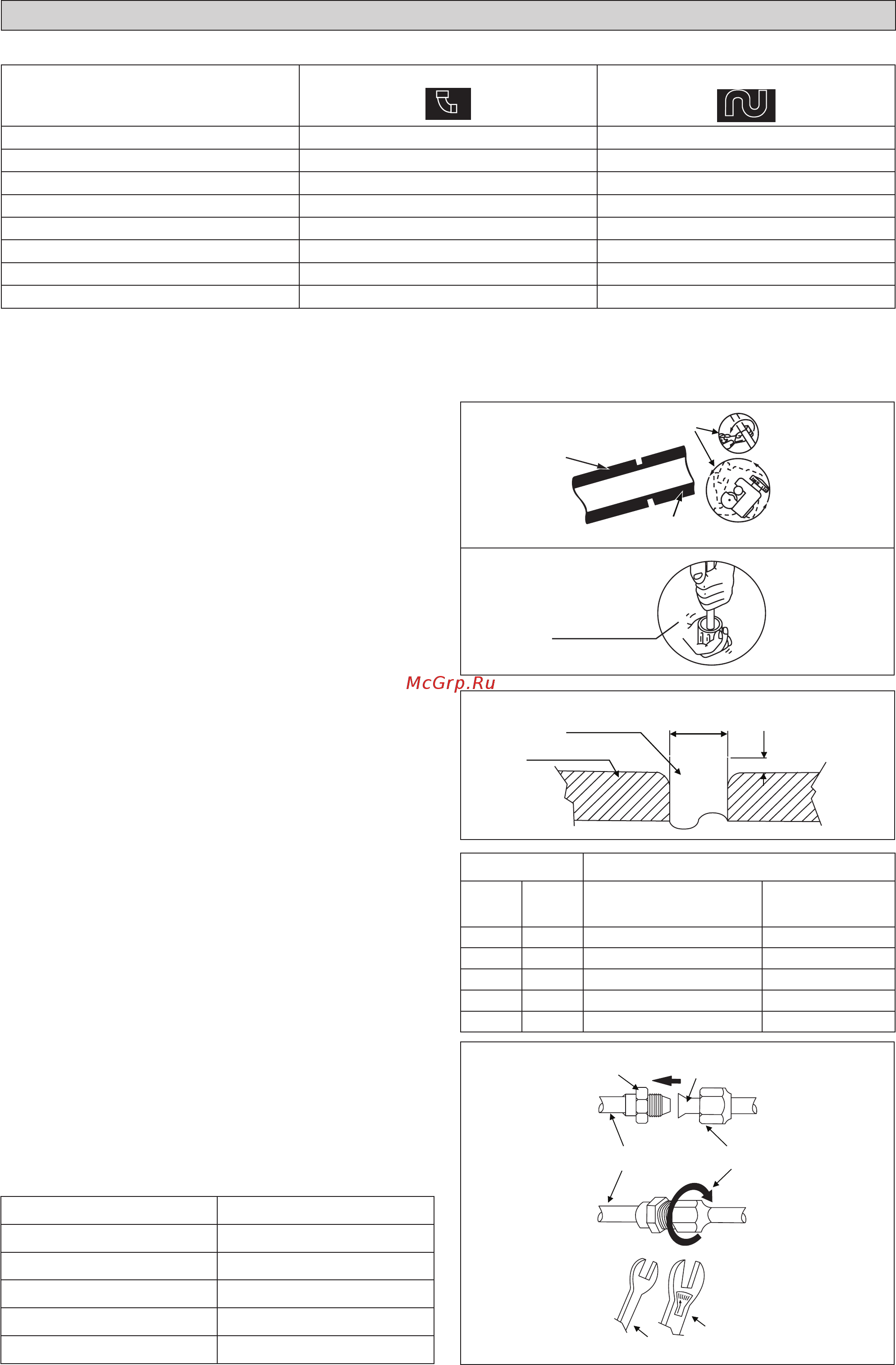

TUBAGEM DO REFRIGERANTE
Comprimento equivalente para vários montagem (metro)
Tamanho do tubo L conjunta
armadilha bend
3/8" (OD9,52mm) 0,18 1,3
1/2" (OD12,7mm) 0,20 1,5
5/8" (OD15,9mm) 0,25 2
3/4" (OD19,1mm) 0,35 2,4
7/8" (OD22,2mm) 0,40 3
1" (OD25,4mm) 0,45 3,4
1 1/8" (OD28,6mm) 0,50 3,7
1 3/8" (OD34,9mm) 0,60 4,4
Notas:
1. Comprimento equivalente da tubulação é obtido com comprimento real da tubulação de gás.
2. 90 ° de curvatura de tubulação é equivalente a L conjunta.
Trabalhos da tubagem e técnica de alargamento
Não utilizar tubagem de cobre contaminada ou danificada. Se qualquer
um dos tubos, evaporador ou condensador foi exposto ou aberto
durante 15 segundos ou mais, o sistema deve ser aspirado. Geralmente
não retire de plástico, tampões de borracha e castanha de bronze do
válvulas, conexões, tubos e bobinas até que esteja pronto para se
conectar de sucção ou linha de líquido em válvulas ou acessórios.
Se for necessário algum trabalho de soldadura forte, assegure-se de
que o gás de nitrogénio passou através da bobina e das juntas enquanto
o trabalho de soldadura forte estiver a ser feito. Isto vai eliminar a
formação de fuligem no interior da parede de tubos de cobre.
Corte as fases de tubos por etapas, avançando a lâmina do cortador
de tubos lentamente. A força excessiva e o corte profundo causarão
mais distorção do tubo e por isso mais bordas com rebarbas. Ver
Figura I.
Remover rebarbas de corte extremidades dos tubos com removedor.
Ver Figura II. Segure pelo tubo na posição superior e na ferramenta
de remoção de rebarbas na posição inferior para evitar que lascas
de metal entrem no tubo. Isto evitará a desnivelação das faces do
alargamento que causará fuga de gás.
Insira as porcas do alargamento, montadas nas peças de ligação das
unidades interior e exterior, na tubagem de cobre.
O comprimento exacto da protrusão da tubagem desde a superfície
superior do bloco de redução do diâmetro dos tubos é determinado
pela ferramenta de alargamento. Ver Figura III.
Encaixe o tubo com força no bloco de redução do diâmetro dos tubos.
Combinar os centros de tanto o bloco de estampagem e o soco queima,
em seguida, aperte o soco queima totalmente.
Ligação da tubagem às unidades
Alinhe o centro da tubagem e aperte a porca do alargamento o bastante
com os dedos. Ver Figura IV.
No fim, aperte a porca do alargamento com a chave de aperto até
ficar fixada.
Quando apertar a porca de alargamento com a chave de aperto,
assegure-se de que a direcção de aperto segue a seta indicada na
chave.
A ligação do tubo do refrigerante é isolada por uma célula em
poliuretano fechada.
•
•
•
•
•
•
•
•
•
•
•
1/4t
Tubo de cobre para corte
Tubo de cobre
Remoção de rebarbas
Tubo de cobre
Figura I
D
A
Tubo de alargamento
Junta de alargamento
Porca de alargamentoTubagem interior
Chave de aperto
Figura II
Figura III
Chave inglesa
Bending deve ser feito com cuidado para não esmagar o tubo. Use um dobrador de tubos para dobrar um tubo sempre que possível.
Bloco de redução do
diâmetro dos tubos
Figura IV
